型号:M346112 激光隧道断面检测仪

激光隧道断面检测仪 我国是一个多山，75%的国土是山地或重丘，为缩短里程，保护环境，节约土地，在我国的山地基础设施建设中尤其重视隧道方案。开挖是隧道施工工期和造价的关键工序，挖不仅因为出渣量及衬砌量增多而提高工程造价，还会因为局部挖产生应力集中问题而直接影响围岩稳定性。

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

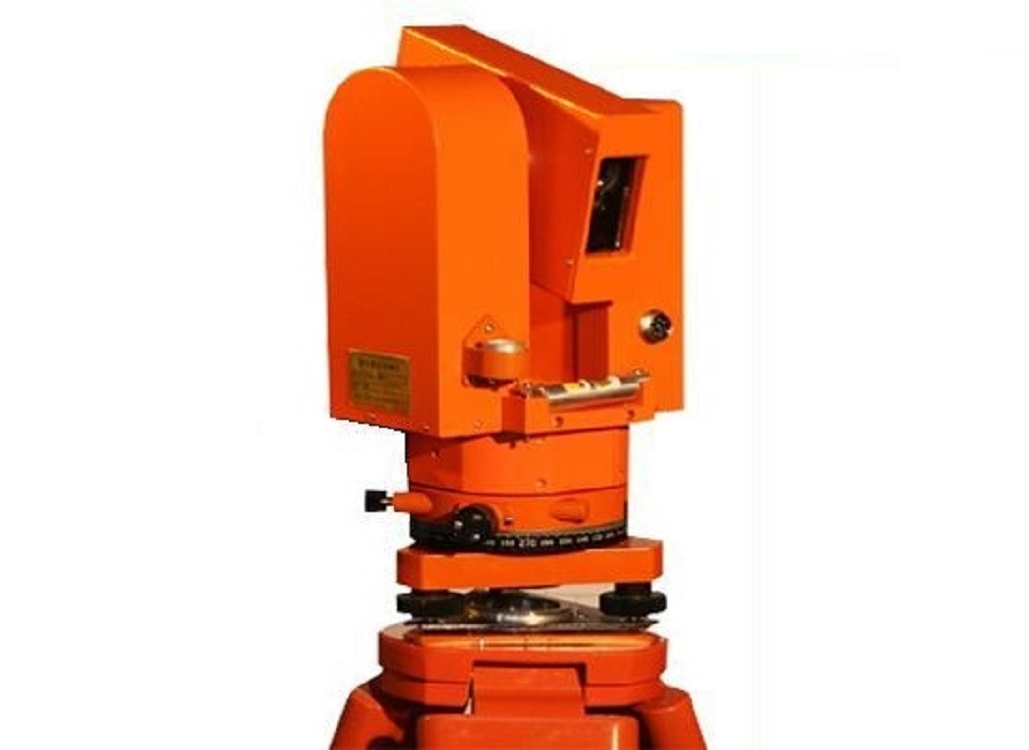

激光隧道断面检测仪
激光隧道断面检测仪
激光隧道断面检测仪



一、仪器概述
 我国是一个多山，75%的国土是山地或重丘，为缩短里程，保护环境，节约土地，在我国的山地基础设施建设中尤其重视隧道方案。开挖是隧道施工工期和造价的关键工序，挖不仅因为出渣量及衬砌量增多而提高工程造价，还会因为局部挖产生应力集中问题而直接影响围岩稳定性。欠挖则直接影响衬砌厚度，对于工程质量和产生隐患。各种资料显示，欠挖控制对隧道结构的度及经济效益有重要影响。

M346112激光隧道断面检测仪采用无合作目标激光测距技术和测角技术，将极坐标测量方法与计算机技术紧密结合，配合图形处理软件，可快速获得隧道封闭空间内部轮廓曲线，实时显示欠挖值，同时可对收敛情况、开挖土石方量进行测量，具有指示炮眼功能，无需后处理可快速出具检测结果及报告，是一款实用性很强的工程测量工具。

 一、应用范围

1、隧道开挖断面的快速检测

2、大跨度建筑内部轮廓检测

3、边坡防护挡土墙验收检测

4、坝底、沟渠开挖断面监测

5、桥梁静态挠度检测

6、矿井限界检测

7、施工检测、竣工验收检测及开挖方量检测



 二、仪器特点

1、高速检测，无需后处理，可直接输出报告

2、高精度角度控制，保证测量结果无误

3、存储，满足次使用

4、一体化设计，紧凑轻便，操作简单方便

5、使用控制器，显示结果形象直观

 产品型号：FTDM-2D
仪器功能：当前断面检测，土石方量计算
 测前距离：——
显示方式：后处理软件
 控制方式：一体化控制或控制器
 检测半径：0.05-80米
 测距精度：1毫米
 测角精度：0.1度
 测角范围：30～330度
 检测速度：2-3分钟/断面（51个点）
 存储容量：1000个断面
 重量：8-10公斤左右


 隧道断面检测仪主要参数说明
 市面上其他厂家断面仪主参数：转角精度多为±0.1°（360秒）；测量精度：±1mm；检测半径：0.3m～60m。
 当仪器与隧道壁距离10米时，测量点的位置误差=±10米xsin0.1=±17.5mm，当仪器与隧道壁距离60米时，测量点的位置误差=±60米xsin0.1=±104.7mm，由于隧道壁是凸凹不平的，且表面通常是圆弧型，当测量点的位置误差为±104.7mm，也是位置误差209.4mm。这样的位置误差，距离测量精度±1mm是没有意义的，围岩收敛也是没有意义的。所以仪器转角控制误差：±0.1°肯定是不能满足测量要求的。

 我们的的激光隧道断面检测仪的角度测量精度通常是2秒、6秒和9秒的。10米处转角2秒时位置误差0.096mm，6秒时位置误差0.29mm，9秒时位置误差0.44mm，这样角度精度和距离精度才是匹配的，且与全站仪精度相当，能满足测量要求。
