型号:LC01-LC-1-31M库号：M385928 力锤激振锤

力锤激振锤锤击法——是利用安装有力传感器的“力锤”击打（激励）被试验结构物，借助于现代测试技术和微机的快速付里叶变换（FFT）以脉冲试验原理和模态理论迅速求得结构模态参数的一种快速、简便、的方法。

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

力锤激振锤
力锤激振锤
力锤激振锤

一、 锤击法的原理
锤击法——是利用安装有力传感器的“力锤”击打（激励）被试验结构物，借助于现代测试技术和微机的快速付里叶变换（FFT）以脉冲试验原理和模态理论迅速求得结构模态参数的一种快速、简便、的方法。

在锤击法试验中，对被测结构物输入的是激励（锤击）力信号，通过测量结构各点的响应（输出）加速度信号，即可求得结构的传递函数。
二、“锤击法”操作要点

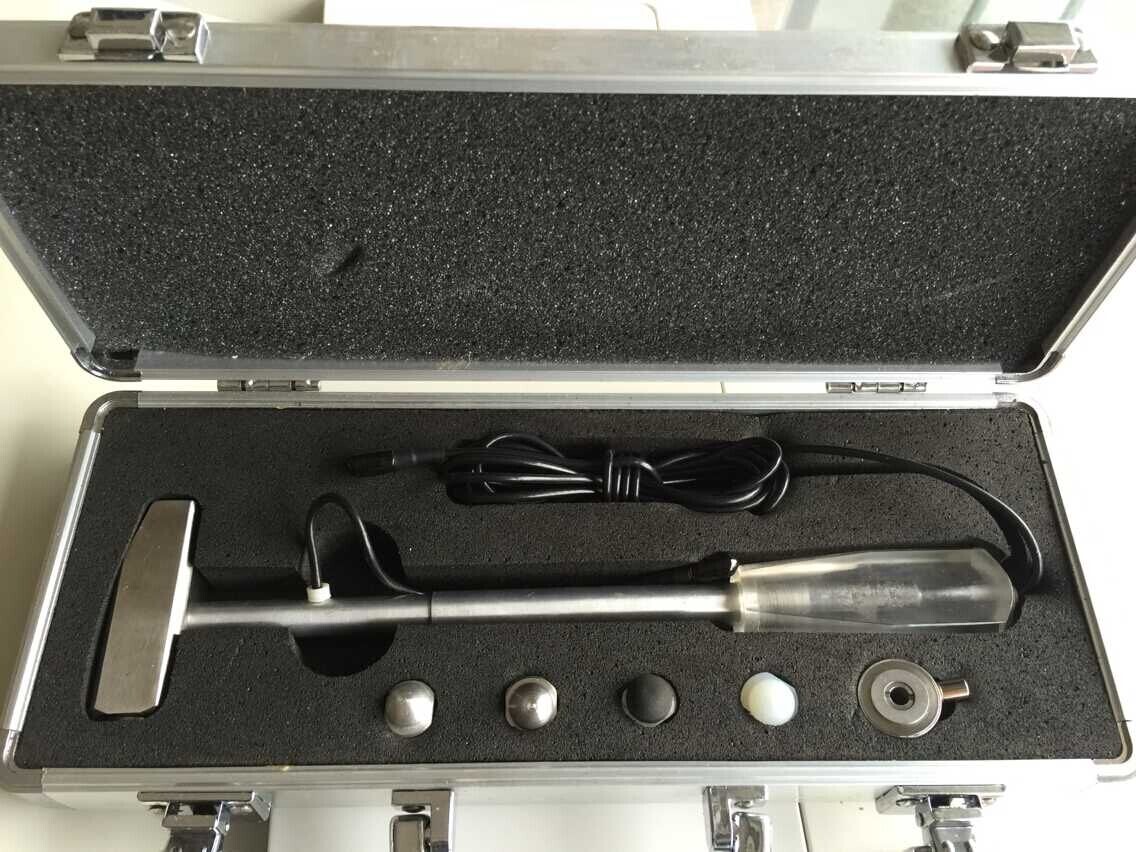

1、 力锤的基本结构
力锤是由锤柄中装有信号传输电缆的冲击锤、力传感器、冲击垫座及一组弹性冲击垫组成。

LC－2力锤所配用的YDL－4力传感器大量程为15000N（即1500公斤），传感器灵敏度约4Pc/N。弹性碰撞垫可保证试验中获得理想激励脉冲信号。

理想信号的功率谱在结构动力试验所要求的范围内，应是平直的。按激励理论，输入的脉冲信号可以是任意的。但是任意形状的脉冲信号功率谱较乱，有些功率谱的分量为零，使得传递函数分母为零，因而其传递函数发生畸变。实践证明，δ函数形式的力信号脉冲，其谱线平直，是较为理想的激励信号。

为保证力脉冲信号的足够脉宽，经试验，LC－2力锤所提供的一组橡胶弹性冲击垫可满足大多数试验的使用要求。

此外，本公司还备有不同硬度的金属、尼龙、毛毡冲击垫片，可供用户选用，以适应用户的特殊使用要求。

2、 实验操作要点

⑴、 试验前，应首先检查力传感器、冲击垫座是否安装牢固，安装 不牢会造成信号。

⑵、 敲击时，执锤要稳，落点要准，勿使冲击垫在试件上滑移， 敲 击力可根据结构情况，以能够激励试件又不会损坏试件为原则，由小到大通过试验方法确定。

⑶、 试件支承：可根据现场条件及试验要求，采用原结构试验状态或用软吊挂、软支撑等方式。

⑷、滤波——结构物受锤击（脉冲力激励）后，其振动响应中会含有分析中所不需要的高频成份，这些高频成份会造成折叠失真，应采用滤波措施，一般情况下，正确使用电荷放大器自身的滤波器可满足使用要求。

3、 锤击法式样中仪表系统的组成

锤击法试验典型的仪表系统包括下述四部分。

⑴、 激励工具及测试部分：力锤、力传感器、电荷放大器。

⑵、 振动响应测试部分：压电加速度传感器、电荷放大器（含滤波器）。

⑶、 信号记录部分：磁带数据记录仪或数据采集器。

⑷、 信号处理部分：信号分析仪（FFT）。
三、产品型号

型号
长度cm
附加捶垫

LC-1
25
铝、尼龙、毛毡、铜

LC-2
38
铝、尼龙、毛毡、铜

四、装箱清单：

1、力锤 1个

2、冲击座垫 4个

3、电缆总成 1条

4、YDL-01传感器 1个
