RCTQ智能台区分支识别仪-工作原理

RCTQ智能台区分支识别仪-工作原理是供电系统用来区分电能表相别和属性的专业性仪器。电力用电管理部门为实现台区精细化管理和降耗减损的目标，需要使用台区识别仪查清用户的台区和相别属性，准确、快捷的查清各类台区的用户资料，大幅度提高了用户资料的准确度，亦可大大减轻基层人员的工作量和劳动强度。

RCTQ智能台区分支识别仪-工作原理

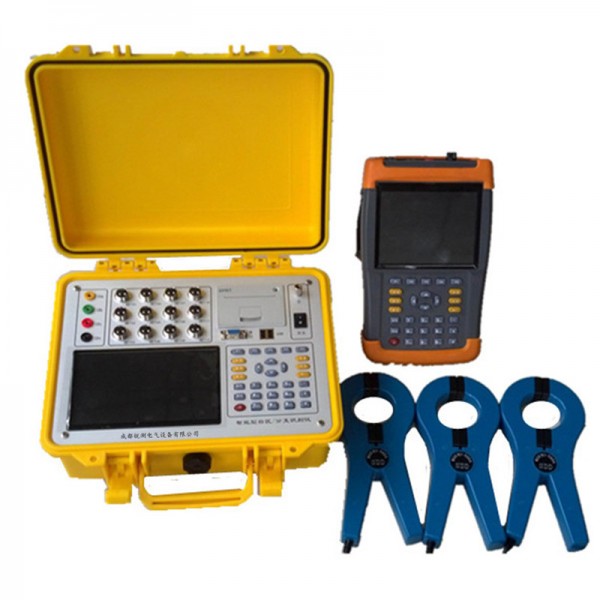

智能型台区/分支识别仪包括主机和手持终端两部分。主机和手持终端之间采用FSK电力载波通信的方式。操作时，将主机安装在待测变压器的低压出线端子上，操作人员利用手持终端在待检用户的进线口进行测试。本设备可在杆式和箱式、地上和地下线路中进行数据传输，同时对在相邻台变共高压和共地的情况下不会受任何影响，从而保证检测结果的可靠性，非常适合多台区、不同规格、型号变压器交叉的情况。即使是在复杂的地下电力电缆条件下，无须中断，仍能可靠的检测。

RCTQ智能台区分支识别仪-工作原理

功能特点：

1 兼容传统载波台区识别仪的功能。

2 载波通讯测试传输距离更远。

3 抗干扰性强：采用高灵敏度的玻莫合金铁芯的电流互感器，全量程自动变换放大倍数，可以克服测试现场强度不同的高频谐波电流的干扰。

4 利用分机发送脉冲电流方法可方便进行分支（开关）判断，独创性的可根据用户要求同时判别最多12路线路分支，可在台区识别时同时分辨出分支、相别。

5 可设置任意一个变压器台区号码即可判定是哪个变压器。

6 检测方式灵活，电力载波、载波与脉冲电流综合、脉冲电流三种方式，用户根据现场需要可自由转换。

7 分机电压输入具有380V电压自动保护功能，避免用户在测试时极易加在相线间烧毁检测分机的可能。

8 可对测试结果进行统计分析，提示变压器各相所带负荷情况。

9 可显示并保存测试线路的总谐波。

10 可显示测试线路的电压波形。

11 具有存储功能，可存储30000次操作数据，并可传至后台计算机进行管理。

12 主、分机均采用现场电源供电，无需其他附加电源。

13 采用大屏幕、高亮度液晶，全中文显示，汉字提示测试过程及结果，橡胶按键，操作更简便。

RCTQ智能台区分支识别仪-工作原理
