10-100串级试验变压器 铁外壳八角形结构

10-100串级试验变压器 铁外壳八角形结构本装置主要包含以下4个部分：油浸式交流试验变压器YD(JC)-10KVA/50KV、YD(J)-5KVA/50KV 配套XC-10KVA控制箱，50KV绝缘支架，

10-100串级试验变压器 铁外壳八角形结构
10-100串级试验变压器 铁外壳八角形结构
10-100串级试验变压器 铁外壳八角形结构

本装置主要包含以下4个部分：油浸式交流试验变压器YD(JC)-10KVA/50KV、YD(J)-5KVA/50KV 配套XC-10KVA控制箱，50KV绝缘支架，具体参数如下：

一，油浸式交流高压试验变压器：（第一级）

型号：YDJC-10KVA/50KV  1台

主要技术参数：

容量：10KVA

输入电压：两相AC:200V  50Hz

输入电流：50A

输出电压：AC：50KV  输出电流：:200mA   串级电压200V

仪表电压：100V

   空载电流占额定：≤6％

阻抗：8.4％

工作形式：断续短时工作，油冷。

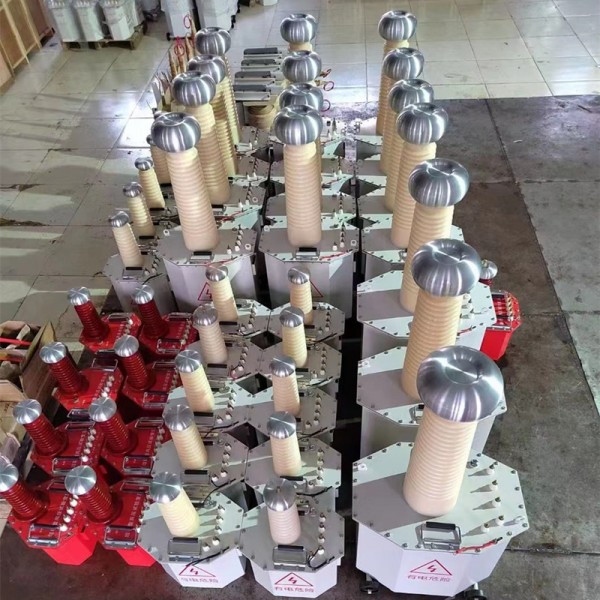

外形：铁外壳八角形结构，底部装有可移动脚轮。

表层涂装：国际流行浅灰色。

二，油浸式交流高压试验变压器：（第二级）

型号：YDJ-5KVA/50KV  1台

主要技术参数：

容量：5KVA

输入电压：两相AC:200V  50Hz

输入电流：25A

输出电压：AC 50KV  输出电流：100mA

仪表电压：100V

   空载电流占额定：≤6％

阻抗：8.4％

工作形式：断续短时工作，油冷。

外形：铁外壳八角形结构，底部装有可移动脚轮轮。

表层涂装：国际流行浅灰色。

阻抗：8.4％

工作形式：断续短时工作，油冷。

外形：铁外壳八角形结构，底部装有可移动脚轮轮。

表层涂装：国际流行浅灰色。



三、试验变压器配套控制箱：（设备配套）

型号：RCNY-10KVA   1台

调压器容量：10KVA调压器

主要技术参数：

输入电压：AC:220V     50Hz

输入电流：50A

输出电压：AC0～230V

工作形式：断续短时工作。

主要功能：高压电压指示、低压电流指示、耐压计时整定及计时到报警、低压过流保护及设定、零位启动保护、启动、停止、计时、
