型号:DYH-5库号：M406025 扬声器

扬声器 dYH-5型扬声器（喇叭）为型高音号角扬声器，适用于易燃易爆场所，同各种功放设备配合使用，作扩音呼叫或报。

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

扬声器
扬声器
扬声器

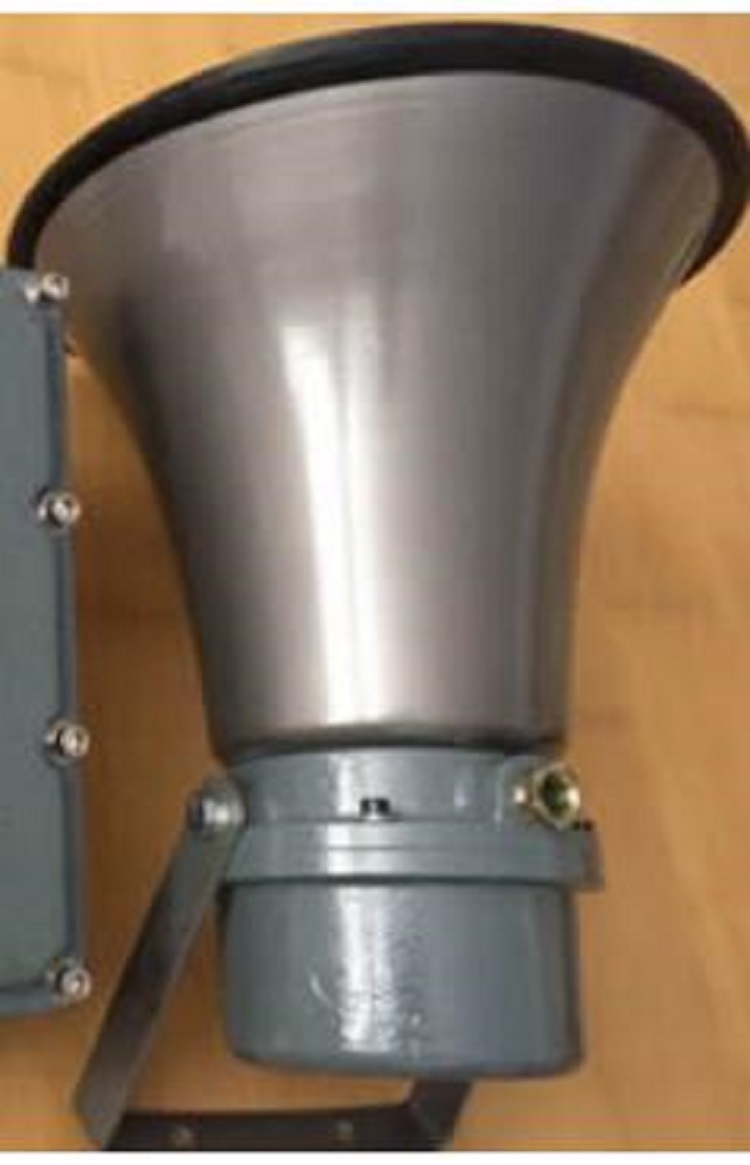

扬声器 喇叭型号：DYH-5
一、概述
dYH-5型扬声器（喇叭）为型高音号角扬声器，适用于易燃易爆场所，同各种功放设备配合使用，作扩音呼叫或报。dYH-5型扬声器（喇叭）是dYH-3型扬声器的更新换代产品。
二、扬声器主要技术指标
标志：ExdⅡBT6，ExdⅡCT6
额定功率：5VA（W）、10VA、15VA、25VA、35VA、60VA
频率响应：250～7000Hz
音压输出：105～106dB（额定功率/1M）
阻抗：8Ω，16Ω
6．音频输入电压：100～120V（或其它值，由用户提出）
7．防护等级：IP54（特殊要求可达到IP65）
三、扬声器使用方法
1.dYH—5型是低阻负载扬声器，5VA的扬声器负载阻抗为8欧姆；10VA、15VA、25VA和35VA的扬声器负载阻抗为16欧姆。10VA、15VA、25VA扬声器也有负载阻抗为8欧姆的。定阻式扬声器一般距离扩音功放设备较近时使用。
2.dYH—型扬声器是定压输入方式，输入的120V（或其它值）音频信号经腔内的音频变压器再送给扬声器音圈。定压式扬声器一般距离扩音功放设备较远时使用。
3.扬声器用两只螺栓固定在支撑物上。扬声器的接线端子在腔内，将电缆穿入进线口拧紧。电缆外径在8毫米以下，芯线截面积在0.5平方毫米以上的两芯电缆均可。

扬声器结构图
表：定阻式扬声器结构尺寸（仅供参考）
规 格
A（mm）
B（mm）
C（mm）
D（mm）
进线口
重量（kg）
5VA，8Ω
210
φ170
φ130
60
M16
1.8
10VA，16Ω
360
φ260
φ156
90
1/2G″
3.8
15VA，16Ω
400
φ310
φ156
90
1/2G″
4
25VA，16Ω
480
φ400
φ170
90
1/2G″
4.5
35VA，16Ω
500
φ500
φ170
90
1/2G″
5.3
60VA，16Ω
520
φ500
φ170
90
1/2G″
6.2
表：定压式扬声器结构尺寸（仅供参考）
规 格
A（mm）
B（mm）
C（mm）
D（mm）
进线口
重量（kg）
5VA，120V
240
φ170
φ130
60
M16
2
10VA，120V
400
φ260
φ156
90
1/2G″
4.3
15VA，120V
460
φ310
φ156
90
1/2G″
4.5
25VA，120V
540
φ400
φ170
90
1/2G″
5
35VA，120V
540
φ500
φ170
90
1/2G″
6
60VA，120V
560
φ500
φ170
90
1/2G
