SM-10R hengda电动执行器

hengda电动执行器sm-10r、360度任意安装

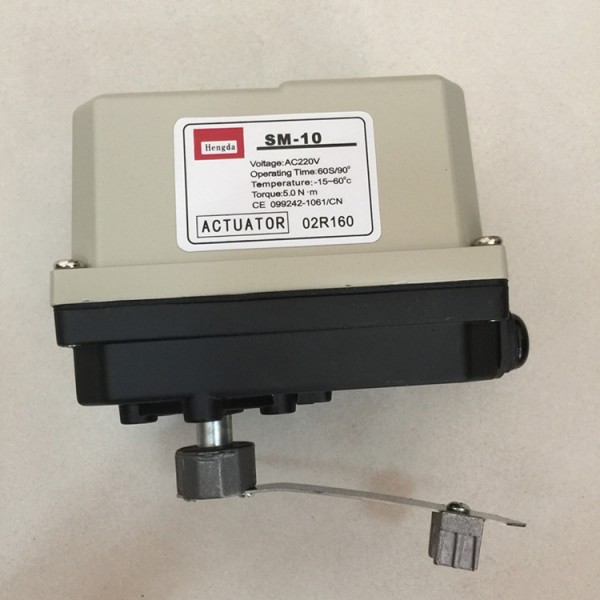

hengda电动执行器sm-10r

hengda电动执行器sm-10r概述：

    SM-10型回转式电动执行器是通过外接电源或调节仪表输出的电源切换信号，使其输出轴作相应的角移位带动阀门的开关动作，实现对液态气态流量调节。

1.安装环境

本产品既可在室内安装，也可以在室外安装。

本产品属非防爆产品，请注意避开易燃、易爆等环境。

在长期有雨水、原料等飞溅物和阳光直射的环境，需要安装保护整体的盖子。

请预留接线、手动操作等维修用空间。

  周边环境温度-30~+60℃范围内。

2.工作介质温度

 与阀门配套使用时，工作介质温度转到机体上面，机体温度会升高。

工作介质是高温时，与阀门连接的支架起减少热传导作用。

工作介质温度60℃以下时请选用标准支架。

工作介质温度60℃以上时请选用高温支架。

3.极限位置开关的调整

 将阀门手动至全闭位置。

松开行程挡块固定螺钉，转动下面挡块，使下面行程开关动作，微动开关动作时会发

 全开位置调整方法同上。

4.电位器的调整

  让执行器运行，使指针正指50％刻度线。

 用万用表测量电位器始端和终端阻值（电位器1、3两脚间阻值），记下阻值R（如无

      特别要求，电位器出厂默认为1k♎±15％)

  用适当外力作用在电位器安装板上，使开度齿轮和电位器齿轮脱离齿合。

 将万用表两表笔分别接在电位器动臂（电位器2脚）和另外任意一脚上，缓缓转动电

      位器齿轮，观察万用表读数，当阻值为R/2±2♎时，停止调整并撤消外力使开度齿

      轮和电位器齿轮复合齿合即可。



     hengda电动执行器sm-10r技术参数

     出轨转矩：5Nm（60s）、5Nm（30s）、3Nm（15s）、1.2Nm（5s）

90度动作时间：60s、30s、15s、5s

电机功率：4W

电源：AC220V、AC110V

绝缘电阻：100MSV/500VDC

耐压强度：1500VAC/1min

安装方式：360度任意角度安装

防护等级：1IP54

重量：1.2Kg
