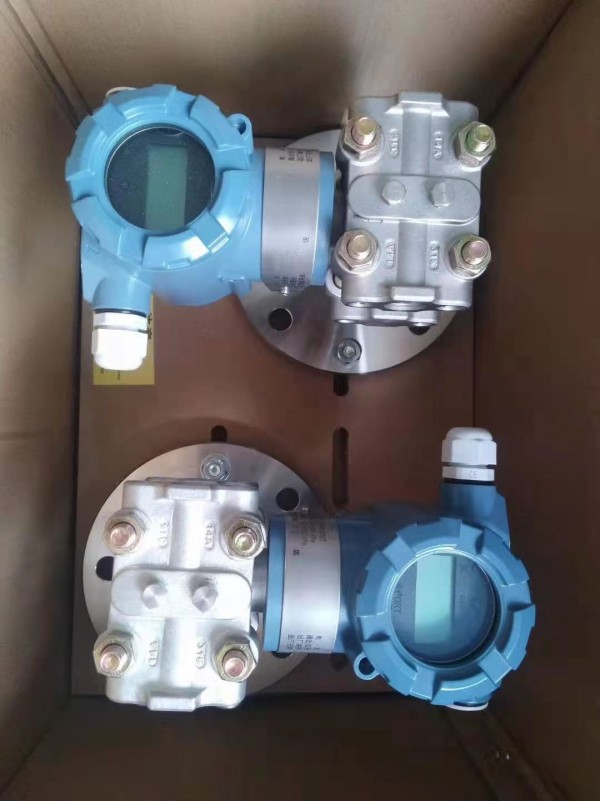

CYB3351LT单法兰智能数显液位变送器
一、产品概述：
CYB3351LT单法兰智能数显液位变送器的安装法兰标准按ANSL，法兰有3”和4”规格，法兰等级为150LB（2.5MPa），接液膜片材料有316L、哈氏C-276、蒙乃尔、钽等。
由于隔离膜片直接与液体介质相接触，无须将正压侧用导压管引出，因此可以测量高温、高粘度、易结晶、易沉淀和强腐蚀等介质的液位、压力和密度，然后将其转换成4~20mA.DC信号输出。
二、特点
① 精度高；
② 稳定性好；
③ 二线制（特殊可四线制）；
④ 量程、零点外部连续可调；
⑤ 正迁移可达500％；负迁移可达600％；
⑥ 阻尼可调；
⑦ 单向过载保护特性好；
⑧ 无机械可动部件，维修工作量少；
⑨ 全系列统一结构，零部件互换性强；
⑩ 接触介质的膜片材料可选择；
（316L、TAN、HAS-C、MONEL等耐腐蚀材料）
11 防爆结构，全天候使用；
12 智能HART现场总线协议。
三、技术指标
① 使用对象：液体、气体和蒸汽
② 测量范围：0－0.08KPa至0－40MPa
③ 精确度：±0.2％，±0.25％，±0.5％
④ 输出信号：4～20mA DC（特殊可为四线制）
220V AC供电，0～10mA DC输出
⑤ 供电电源：12～45V DC，一般为24V DC
⑥ 指示表：指针式线性指示0～100％刻度以及LCD液晶式显示
⑦ 防爆等级：a：隔爆型 （Exd ⅡBT5或ExdⅡCT6）
b：本安型 （ExiaⅡCT6或ExibⅡCT6）
⑧ 量程和零点：外部连续可调
⑨ 温度范围：工作温度范围：－20～＋88℃，（LT型为－25～＋70℃）
灌充硅油的测量元件：－40～＋104℃
法兰式变送器灌充高温硅油时：＋15～＋315℃，普通硅油：－40～＋149℃
⑩ 静压：4、10、25、32MPa
11 湿度：相对湿度为0～100％RH
12 容积变化量：＜0.16cm3
13 阻尼（阶跃响应）：充硅油时，一般在0.2s到1.67s之间连续可调
四、CYB3351LT单法兰智能数显液位变送器外型尺寸图：
|
法兰尺寸 |
螺栓孔 |
||||||
|
标称法兰尺寸 |
外径 D |
厚度 A |
B |
C |
数目 n |
直径 d(mm) |
分布直径 D1（mm） |
|
3” |
190 |
30 |
76 |
127 |
4 |
19 |
152 |
|
4” |
229 |
30 |
89 |
157 |
8 |
19 |
190 |
五、产品选型表：
|
|
||||||||||||
|
4 |
0-6～40KPa |
|||||||||||
|
5 |
0-40～250KPa |
|||||||||||
|
6 |
0-0.16～1MPa |
|||||||||||
|
代号 |
输出 |
|||||||||||
|
E |
非智能型（4～20mA输出） |
|||||||||||
|
S |
|
|||||||||||
|
|
代号 |
|
|
高压侧膈离膜片材料 |
||||||||
|
A0 |
80(mm) |
平 |
316LSST |
|||||||||
|
A2 |
80(mm) |
50 |
316LSST |
|||||||||
|
A4 |
80(mm) |
100 |
316LSST |
|||||||||
|
A6 |
80(mm) |
150 |
316LSST |
|||||||||
|
B0 |
100(mm) |
平 |
316LSST |
|||||||||
|
B2 |
100(mm) |
50 |
316LSST |
|||||||||
|
B4 |
100(mm) |
100 |
316LSST |
|||||||||
|
B6 |
100(mm) |
150 |
316LSST |
|||||||||
|
C0 |
80 |
平 |
哈氏C-276 |
|||||||||
|
C2 |
80 |
50 |
哈氏C-276 |
|||||||||
|
C4 |
80 |
100 |
哈氏C-276 |
|||||||||
|
C6 |
80 |
150 |
哈氏C-276 |
|||||||||
|
D0 |
100 |
平 |
哈氏C-276 |
|||||||||
|
D2 |
100 |
50 |
哈氏C-276 |
|||||||||
|
D4 |
100 |
100 |
哈氏C-276 |
|||||||||
|
D6 |
100 |
150 |
哈氏C-276 |
|||||||||
|
E0 |
80 |
平 |
钽 |
|||||||||
|
F0 |
100 |
平 |
钽 |
|||||||||
|
|
安装法兰 |
碳钢镀锌或304不锈钢
|
||||||||||
|
A |
3"1501b |
|||||||||||
|
B |
4"1501b |
|||||||||||
|
C |
3"3001b |
|||||||||||
|
D |
4"3001b |
|||||||||||
|
|
代号 |
结构材料 |
||||||||||
|
法兰接头 |
排气/排液阀 |
隔离膜片 |
灌充液体 |
|||||||||
|
22 |
316不锈钢 |
316不锈钢 |
316不锈钢 |
硅油 |
||||||||
|
23 |
316不锈钢 |
316不锈钢 |
哈氏合金C |
|||||||||
|
24 |
316不锈钢 |
316不锈钢 |
蒙乃尔 |
|||||||||
|
25 |
316不锈钢 |
316不锈钢 |
钽 |
|||||||||
|
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
|||||||||
|
35 |
哈氏合金C |
哈氏合金C |
钽 |
|||||||||
|
44 |
蒙乃尔 |
蒙乃尔 |
蒙乃尔 |
|||||||||
|
|
代号 |
附加功能 |
||||||||||
|
M1 |
0~100%线性指示表 |
|||||||||||
|
M3 |
LCD数字显示表 |
|||||||||||
|
D1 |
侧面泄放阀在压力室上部 |
|||||||||||
|
D2 |
侧面泄放阀在压力室下部 |
|||||||||||
|
C0 |
1/2"—14NPT椎管阴螺纹接头 |
|||||||||||
|
C1 |
1/2"—14NPT引压接头后部焊接引压管Ф14 |
|||||||||||
|
C2 |
丁字形螺纹接头M20*1.5 |
|||||||||||
|
d |
隔爆型d ⅡBT4 |
|||||||||||
|
i |
本安型ｉａⅡCT6 |
|||||||||||
免责声明：以上所展示的[ CYB3351LT单法兰智能数显液位变送器]信息由会员[西安新敏传感有限公司]自行提供，内容的真实性、准确性和合法性由发布会员负责。
CYB3351LT型 法兰式液位变送器（最大工作压力2.5MPa）
智能型（HART协议）
