价格：电议
所在地：福建 泉州市
型号：Z61Y系列
更新时间：2024-08-22
浏览次数：784
公司地址：福建省泉州市晋江市安海镇星塔工业园
黄四发(先生)
博希始终遵循“以质量求信誉､以先进赢客户”的经营宗旨,以更求实的精神,更优质的产品,更完善的服务去开创一个现代化的企业｡
主导产品:自由浮球式疏水阀､热动力式疏水阀､倒吊桶式疏水阀､可调双金属片式疏水阀､杠杆浮球式疏水阀、高温高压式疏水阀.付旁路凡而蒸汽疏水阀。
博希阀门公司的产品 美标 德标 国标：截止阀 不锈钢截止阀 球阀 不锈钢球阀 柱塞阀 旋塞阀 闸阀 蝶阀 针型阀 减压阀 电动阀装置 焊接 螺纹等等。

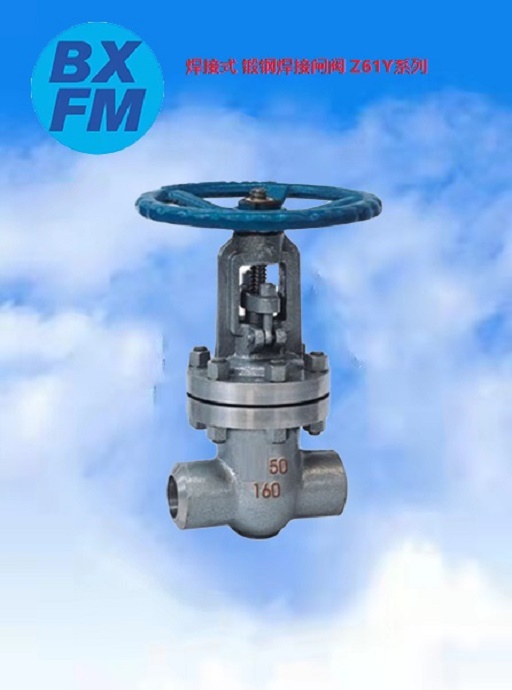

锻钢明杆焊接闸阀进口国标 Z61Y系列
产品特性 ： 大型闸阀 品牌 ： 博希
型号 ： Z61H-40C 连接形式 ： 焊接
主体材料 ： 铸钢 公称通径 ： DN1200mm
3C阀门类别： 工业 流动方向 ： 双向
外形 ： 大型 适用介质 ： 水、油品、蒸汽、液化气
密封形式 ： 硬密封型 标准 ： ***
锻钢闸阀』***生产厂家，由本厂自主研发生产的【锻钢闸阀】质量可靠、***、售后服务完善。『锻钢闸阀』适用于各种轻重工业及楼宇管道。【锻钢闸阀】***应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。产品名称 ：锻钢焊接闸阀 产品型号 ：Z61H、Z61Y、Z61W
公称通径 ：DN10-DN50 压力范围 ：1.6MPa-16.0MPa
阀体材质 ：铸铁、铸钢、不锈钢
锻钢闸阀有三种阀盖设计形式.***种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.***种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封.
锻钢明杆焊接闸阀进口国标Z61Y系列制造标准
闸阀的设计与制造符合API602和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25.
承插端符合ASME B16.11, 螺纹连接端 (NPT) 符合ANSI/ASME B1.20.1
焊接式 锻钢焊接闸阀 Z61Y系列材质明细表
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
|
|
|
Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
|
1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
阀座 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
闸板 |
A276 430&410 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
阀杆 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
垫片 |
304夹柔性石墨 |
304+PTFE |
||
|
6 |
阀盖 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
7 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
8 |
销子 |
A276 420 |
A182 F304 |
||
|
9 |
填料压盖 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
|
|
10 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
11 |
填料压板 |
A105 |
A182 F11 |
A182 F304(L) |
A182 F316(L) |
|
12 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
13 |
阀杆螺母 |
A276 420 |
|||
|
14 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
铭牌 |
SS |
|||
|
16 |
手轮 |
A197 |
|||
|
17 |
垫片 |
A473 431 |
|||
|
18 |
填料 |
柔性石墨 |
PTFE |
||
|
适用介质 |
油品等水?1?0蒸汽?1?0油品等 |
水?1?0蒸汽?1?0油品等 |
硝酸?1?0醋酸等 |
||
|
适用温度 |
-29~425 oC |
-29~550 oC |
-29~180 oC |
||
注意:客户需求的其他材质也可采用.密封面材料配对客户***内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
锻钢明杆焊接闸阀进口国标Z61Y系列主要连接尺寸(MM)和重量(KG) 800LB
|
规格 |
缩径 |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
|
|
|
通径 |
|
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
||
|
L |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
178 |
||
|
H(开) |
158 |
158 |
169 |
197 |
236 |
246 |
283 |
330 |
||
|
W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
200 |
||
|
重量 |
螺栓式 |
2.1 |
2.0 |
2.3 |
4.3 |
5.9 |
6.9 |
11.1 |
15.2 |
|
|
焊接式 |
1.8 |
1.7 |
2.0 |
3.8 |
5.1 |
6.1 |
10.2 |
14.2 |
||
|
|
|
|
|
|
|
|
|
|
|
|
主要连接尺寸(MM)和重量(KG) 900Lb~1500Lb
|
规格 |
缩径 |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
|
|
|
通径 |
|
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
||
|
L |
|
111 |
111 |
120 |
120 |
140 |
178 |
210 |
||
|
H(开) |
|
197 |
197 |
236 |
246 |
283 |
330 |
354 |
||
|
W |
|
125 |
125 |
160 |
160 |
180 |
200 |
240 |
||
|
重量 |
螺栓式 |
2.5 |
4.3 |
4.2 |
6.6 |
8.8 |
12.5 |
17.2 |
23.5 |
|
|
焊接式 |
2.4 |
4.2 |
4.0 |
6.3 |
8.7 |
12.1 |
17.2 |
22.0 |
||
产品特点：
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式
执行标准：
设计规范：GB/T 12234
结构长度：GB/T 12221
试验与检验：JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220
