价格：电议
所在地：福建 泉州市
型号：Z41W
更新时间：2024-08-22
浏览次数：952
公司地址：福建省泉州市晋江市安海镇星塔工业园
黄四发(先生)
博希始终遵循“以质量求信誉､以先进赢客户”的经营宗旨,以更求实的精神,更优质的产品,更完善的服务去开创一个现代化的企业｡
主导产品:自由浮球式疏水阀､热动力式疏水阀､倒吊桶式疏水阀､可调双金属片式疏水阀､杠杆浮球式疏水阀、高温高压式疏水阀.付旁路凡而蒸汽疏水阀。
博希阀门公司的产品 美标 德标 国标：截止阀 不锈钢截止阀 球阀 不锈钢球阀 柱塞阀 旋塞阀 闸阀 蝶阀 针型阀 减压阀 电动阀装置 焊接 螺纹等等。

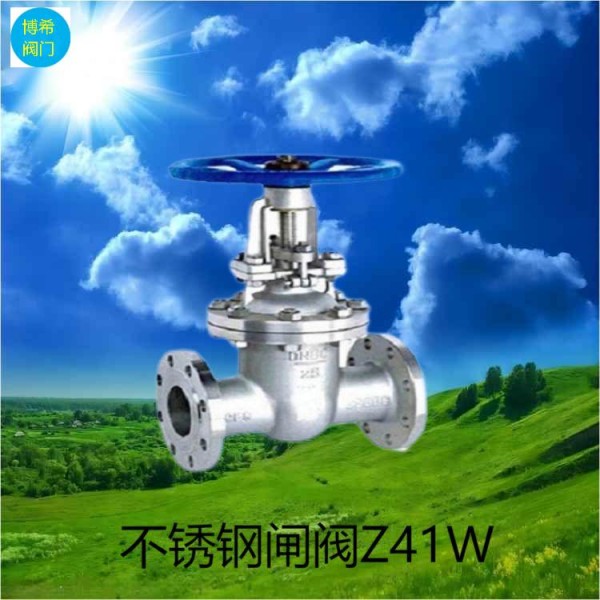

不锈钢法兰闸阀进口国标Z41W
闸阀型号：Z41W Z41H 闸阀公称通径：15~350mm 闸阀使用压力：1.6MPa 2.5MPa 4.0MPa 6.4MPa 10.0MPa
闸阀连接方式：法兰连接 闸阀形式：手动 闸阀主要功能：起开关作用 闸阀使用介质：耐腐蚀介质
闸阀材质：不锈钢 闸阀标准：机械部标准或定做非标
不锈钢闸阀产品介绍：Z41W法兰式不锈钢闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 最常用的楔式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52' 。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。
1、不锈钢闸阀设计制造按GB12234-89
2、不锈钢闸阀结构长度按GB12221-89
3、不锈钢闸阀法兰尺寸按JB/T79-94
4、不锈钢闸阀阀门检查和试验按GB13927
不锈钢法兰闸阀进口国标Z41W
锈钢闸阀主要技术参数：|
型号 |
公称压力(Mpa) |
试验压力
|
工作温度(℃)
|
适用介质 |
||
|
强度 |
密封(水)空气(Mpa) |
低压密封空气(Mpa) |
||||
|
Z41W-16P(R) |
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
NITRIC ACID |
|
硝酸类 |
||||||
|
Z41W-25P(R) |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
ACETIC ACID |
|
醋酸类 |
||||||
|
Z41W-40P(R) |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
NITRIC ACID |
|
硝酸类 |
||||||
|
Z41W-64P(R) |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
ACETIC ACID |
|
醋酸类 |
||||||
不锈钢法兰闸阀进口国标Z41W
不锈钢闸阀主要外形尺寸和连接尺寸
|
型号 |
公称压力Mpa
|
公称通径mm |
尺寸(mm) |
重量(kg) |
||||||||
|
L |
D |
D1 |
D2 |
b |
Z-фd |
H |
H1 |
D0 |
||||
|
Z41W-16P Z41W-16R |
1.6 |
15 |
130 |
95 |
65 |
45 |
14 |
4-ф14 |
175 |
195 |
200 |
4 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4-ф14 |
180 |
205 |
200 |
5 |
||
|
25 |
160 |
115 |
85 |
65 |
14 |
4-ф14 |
210 |
240 |
220 |
6 |
||
|
32 |
180 |
135 |
100 |
78 |
16 |
4-ф18 |
210 |
240 |
220 |
7 |
||
|
40 |
240 |
145 |
110 |
85 |
16 |
4-ф18 |
350 |
425 |
240 |
18 |
||
|
50 |
250 |
160 |
125 |
100 |
16 |
4-ф18 |
358 |
430 |
240 |
29 |
||
|
65 |
265 |
180 |
145 |
120 |
18 |
4-ф18 |
373 |
452 |
240 |
33 |
||
|
80 |
280 |
195 |
160 |
135 |
20 |
8-ф18 |
435 |
530 |
280 |
46 |
||
|
100 |
300 |
215 |
180 |
155 |
20 |
8-ф18 |
500 |
620 |
320 |
63 |
||
|
125 |
325 |
245 |
210 |
185 |
24 |
8-ф18 |
614 |
756 |
360 |
108 |
||
|
150 |
350 |
280 |
240 |
210 |
24 |
8-ф23 |
674 |
845 |
360 |
134 |
||
|
200 |
400 |
335 |
295 |
265 |
26 |
12-ф23 |
818 |
1041 |
400 |
192 |
||
|
250 |
450 |
405 |
355 |
320 |
30 |
12-ф25 |
969 |
1244 |
450 |
273 |
||
|
300 |
500 |
460 |
410 |
375 |
30 |
12-ф25 |
1145 |
1474 |
560 |
379 |
||
|
350 |
550 |
520 |
470 |
435 |
34 |
16-ф25 |
1280 |
1663 |
640 |
590 |
||
