价格：电议
所在地：福建 泉州市
型号：Q41F/H-16/25/40C/P/R
更新时间：2024-08-22
浏览次数：734
公司地址：福建省泉州市晋江市安海镇星塔工业园
黄四发(先生)
博希 ( 泉州 ) 阀门有限公司至成立于福建泉州的沿海之家，是一家专业研发疏水阀的事业单位。以“节能、高效、环保为“宗旨”，专业供应需要疏水阀的公司，专业供应蒸汽和空气倒筒式，杠杆浮球式 ，温差式，自由浮球式，双金属片式等疏水阀。本产品可节省大量能源消耗，提高工作效率，降低成本，节能环保。
博希疏水阀产品已经普遍应用于石油,化工,冶金,电力,造纸,印染,食品工程及管道上配套等工业设备，
博希始终遵循“以质量求信誉､以先进赢客户”的经营宗旨,以更求实的精神,更优质的产品,更完善的服务去开创一个现代化的企业｡
主导产品:自由浮球式疏水阀､热动力式疏水阀､倒吊桶式疏水阀､可调双金属片式疏水阀､杠杆浮球式疏水阀、高温高压式疏水阀.付旁路凡而蒸汽疏水阀。
博希阀门代理总公司的产品：美标 德标 国标 截止阀 不锈钢截止阀 球阀 不锈钢球阀 柱塞阀 旋塞阀 闸阀 蝶阀 针型阀 减压阀 电动阀装置 焊接 螺纹等等。

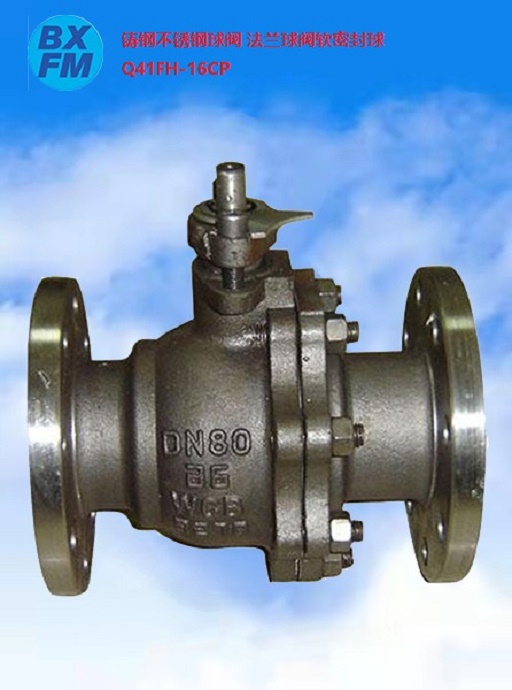

品牌：博希阀门 型号：铸钢/不锈钢Q41F/H-16C/P 连接形式：法兰 类型（通道）：直通式 规格DN15-250 用途：调节
适用介质：水 材质：不锈钢 碳钢 合金钢 工作温度：常温 压力环境：常压 流动方向：双向 驱动方式：手动 标准：国标
结构形式：浮动球球阀 零部件及配件：执行器 工作压力：1.6MPa 2.5MPa 4.0MPa
工作温度：≤150℃ 适用介质; （碳钢C）蒸汽 油 水 （不锈钢P/R）酸、碱类
试验压力：强度（水）16C/P 2.4MPa 25C/P 3.3MPa 40C/P/R 4.4MPa
试验压力：密封（水）16C/P 1.8MPa 25C/P 2.8MPa 40C/P/R 4.4MPa 低压密封空气（水）1.6MPa
产品简介：
不锈钢软密封法兰球阀进口国标Q41F/H-16/25/40C/P/R球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。
1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在 关键装置上时，限位块上设有锁孔可锁定开关位置避免误操作。手柄上有明显地开和关标识。
2、阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。
3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。
4、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。
6、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所。
技术规范：
设计依据 国标系列 美标系列
设计标准 GB/T12237 AP16D ANSI B16.34
法兰连接结构长度 GB/T12221 AP16D ANSI B16.10
结构长度(焊接) GB/T15188.1 AP16D ANSI B16.10
连接法兰 GB/T9113 JB/T79 Hg20592 ANSI B16.5、B16.47
对焊端 GB/T12224 ANSI B16.25
试验和检验 GB/T9092 AP16D AP1598
不锈钢软密封法兰球阀进口国标Q41F/H-16/25/40C/P/R
主要零件材料：
零件名称： 材 料
材料代号： C P R
左右阀体： WCB ZG1Cr18Ni9Ti ZGoCr18Ni12MoTi
球体： 2Cr13 1Cr18Ni9Ti OCr18Ni12Mo2Ti
阀杆： 2Cr13 1Cr18Ni9Ti OCr18Ni12Mo2Ti
密封圈： 增强聚四氟乙烯 增强聚四氟乙烯 增强聚四氟乙烯
填料： 四氟乙烯 四氟乙烯 四氟乙烯
适用介质： 水、油品、气 硝酸类 醋酸类
适用温度： －20℃～150℃
不锈钢软密封法兰球阀进口国标Q41F/H-16/25/40C/P/R
主要外形尺寸
|
公称压力 |
公称通径 |
尺寸（mm） |
重量 |
|||||||
|
Lb |
DN（in） |
L |
D |
D1 |
D2 |
B |
Z-?d |
H |
L0 |
kg |
|
Q41F-16C Q41F-16P(R) |
15 |
108 |
95 |
65 |
45 |
14 |
4-?14 |
59 |
130 |
2.3 |
|
20 |
117 |
105 |
75 |
55 |
14 |
4-?14 |
63 |
130 |
3.0 |
|
|
25 |
127 |
115 |
85 |
65 |
14 |
4-?14 |
75 |
160 |
4.5 |
|
|
32 |
140 |
135 |
100 |
78 |
16 |
4-?18 |
85 |
160 |
5.7 |
|
|
40 |
165 |
145 |
110 |
85 |
16 |
4-?18 |
95 |
230 |
7.0 |
|
|
50 |
178 |
160 |
125 |
100 |
16 |
4-?18 |
107 |
230 |
9.5 |
|
|
65 |
190 |
180 |
145 |
120 |
18 |
4-?18 |
142 |
400 |
15 |
|
|
80 |
203 |
195 |
160 |
135 |
20 |
8-?18 |
152 |
400 |
19 |
|
|
100 |
305 |
215 |
180 |
155 |
20 |
8-?18 |
178 |
700 |
33 |
|
|
125 |
356 |
245 |
210 |
185 |
22 |
8-?18 |
252 |
1100 |
58 |
|
|
150 |
394 |
280 |
240 |
210 |
24 |
8-?23 |
272 |
1100 |
93 |
|
|
200 |
457 |
335 |
295 |
265 |
26 |
12-?23 |
342 |
1500 |
160 |
|
|
250 |
533 |
405 |
355 |
320 |
30 |
12-?25 |
495 |
- |
240 |
|
|
公称压力 |
公称通径 |
尺寸（mm） |
重量 |
|||||||
|
Lb |
DN（in） |
L |
D |
D1 |
D2 |
B |
Z-?d |
H |
L0 |
kg |
|
Q41F-40 Q41F-40C Q41F-40P(R) |
15 |
140 |
95 |
65 |
45 |
16 |
4-?14 |
59 |
130 |
2 |
|
20 |
152 |
105 |
75 |
55 |
16 |
4-?14 |
63 |
130 |
4.2 |
|
|
25 |
165 |
115 |
85 |
65 |
16 |
4-?14 |
75 |
160 |
6.2 |
|
|
32 |
180 |
135 |
1000 |
78 |
18 |
4-?18 |
85 |
160 |
7.5 |
|
|
40 |
190 |
145 |
110 |
85 |
18 |
4-?18 |
95 |
230 |
10.5 |
|
|
50 |
216 |
160 |
125 |
100 |
20 |
4-?18 |
107 |
230 |
14.5 |
|
|
65 |
241 |
180 |
145 |
120 |
22 |
8-?18 |
142 |
400 |
23.5 |
|
|
80 |
283 |
195 |
160 |
135 |
22 |
8-?18 |
152 |
400 |
30 |
|
|
100 |
305 |
230 |
190 |
160 |
24 |
8-?23 |
178 |
700 |
55 |
|
|
125 |
381 |
270 |
220 |
188 |
28 |
8-?25 |
252 |
1100 |
81 |
|
|
150 |
403 |
300 |
250 |
218 |
30 |
8-?25 |
272 |
1500 |
118 |
|
|
200 |
502 |
375 |
320 |
282 |
38 |
12-?30 |
398 |
- |
244 |
|
|
250 |
568 |
445 |
385 |
345 |
42 |
12-?34 |
495 |
- |
482 |
|
安装说明：
1.要留有阀柄旋转的位置。
2.不能用作节流。
3.带传动机构的球阀应直立安装。
