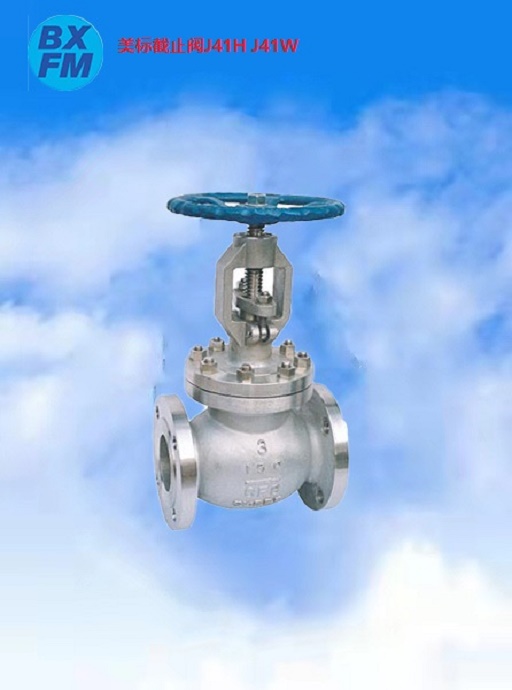

J41H J41W 美标铸钢法兰截止阀进口国标

博希(泉州)阀门有限公司

会员指数：

企业认证：

价格：电议

所在地：福建泉州市

型号：J41H J41W

更新时间：2024-08-22

浏览次数：909

公司地址：福建省泉州市晋江市安海镇星塔工业园

18396215908 黄四发(先生)

点击查看联系电话在线询价

产品简介

美标铸钢法兰截止阀进口国标J41H J41WJ41H/W 美标截止阀适用于公称压力PN1．6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等.

公司简介

博希(泉州)阀门有限公司至成立于福建泉州的沿海之家，是一家专业研发疏水阀的事业单位。以“节能、高效、环保为“宗旨”，专业供应需要疏水阀的公司，专业供应蒸汽和空气倒筒式，杠杆浮球式，温差式，自由浮球式，双金属片式等疏水阀。本产品可节省大量能源消耗，提高工作效率，降低成本，节能环保。博希疏水阀产品已经普遍应用于石油,化工,冶金,电力,造纸,印染,食品工程及管道上配套等工业设备，博希始终遵循“以质量求信誉､以赢客户”的经营宗旨,以求实的精神,优质的产品,完善的服务去开创一个现代化的企业｡主导产品:自由浮球式疏水阀､热动力式疏水阀､倒吊桶式疏水阀､可调双金属片式疏水阀､杠杆浮球式疏水阀、进口疏水阀高温高压式疏水阀。博希（泉州）阀门有限公司愿为贺成广大需求者服务。

展开

产品说明

博希 ( 泉州 ) 阀门有限公司至成立于福建泉州的沿海之家，是一家专业研发疏水阀的事业单位。以“节能、高效、环保为“宗旨”，专业供应需要疏水阀的公司，专业供应蒸汽和空气倒筒式，杠杆浮球式，温差式，自由浮球式，双金属片式等疏水阀。本产品可节省大量能源消耗，提高工作效率，降低成本，节能环保。

博希疏水阀产品已经普遍应用于石油,化工,冶金,电力,造纸,印染,食品工程及管道上配套等工业设备，

博希始终遵循“以质量求信誉､以先进赢客户”的经营宗旨,以更求实的精神,更优质的产品,更完善的服务去开创一个现代化的企业｡

主导产品:自由浮球式疏水阀､热动力式疏水阀､倒吊桶式疏水阀､可调双金属片式疏水阀､杠杆浮球式疏水阀、高温高压式疏水阀.付旁路凡而蒸汽疏水阀。

博希阀门代理总公司的产品：美标德标国标截止阀不锈钢截止阀球阀不锈钢球阀柱塞阀旋塞阀闸阀蝶阀针型阀减压阀电动阀装置焊接螺纹等等。

一、美标铸钢法兰截止阀进口国标J41H J41W概述:

J41H/W 美标截止阀适用于公称压力PN1．6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等.

二、美标铸钢法兰截止阀进口国标J41H J41W结构特点

1、产品的设计制造符合美国国家标准ANS1B16.34,美国BS1873等标准要求。

2、阀体外形为桶形或流线形造型美观。流通形状为直通式。流体阻力小。

3、关闭件（闸瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。

4、阀座可为更换式阀座，可任意组合与关闭密封面材料的配对，以满足工况的要求，延长使用寿命。

5、大口径、高压力截止阀根据关闭力的需要阀杆的传动方式采用升降杆，并配有滚动轴承式采用撞击式手轮以减轻关闭力。

6、主体材料、内件材料、填料、紧固件的材料可按用户要求或实际工况条件合理组合。

零件名称		WCB	LCB	WC6	WC9
05	螺栓螺母	A193 Gr B7/A 194 Gr2H	A320 Gr L7/A 194 Gr4	A 193 Gr B16/A194 Gr4/7	A193 Gr B16/A194 Gr 4/7
04	填料	Graphite	Graphite	Graphite	Graphite
03	垫片	Spiral Wound/Soft lron	Spiral Wound /Soft lron	Spiral Wound/SS304	Spiral Wound/SS304
02	阀盖	A216 Gr WCB	A352 Gr LCB	A217 Gr WC6	A217 Gr WC9
01	阀体	A216 Gr WCB	A352 Gr LCB	A217 Gr WC6	A217 Gr WC9

美标铸钢法兰截止阀进口国标J41H J41W

零件名称		C5	C12	CF8	CF8M
05	螺栓螺母	A193 Gr B6/A 194 Gr4/7	A193 Gr B16/A 194 Gr4/7	A193 Gr B16/A194 Gr 4/7	A193 Gr B7/A194 Gr 2H
04	填料	Graphite	Graphite	Graphite	Graphite
03	垫片	Spiral Wound/Soft lron	Spiral Wound /Soft lron	Spiral Wound/SS304	Spiral Wound/SS316
02	阀盖	A217 Gr C5	A217 Gr C12	A351 Gr CF8	A351 Gr CF8M
01	阀体	A217 Gr C5	A217 Gr C12	A351 Gr CF8	A351 Gr CF8M

Class 300
Size	inch	2	21/2	3	4	5	6	8	10	12	14	16
L,L1-RF,BW	mm	267	292	318	356	400	444	559	622	711	838	863
L2-RTJ	mm	283	308	333	371	416	460	575	638	727	854	879
K	mm	350	425	485	520	565	655	825	920	1155	1250	1295
Wt	mm	200	250	300	300	350	350	500	600	700	700	450*
	kg	30	45	60	83	135	162	265	375	525	765	1100

美标铸钢法兰截止阀J41H J41WJ41H J41W技术要求：

设计和制造：ANSI B16.34、BS1873

结构长度：ANSI B16.10

法兰连接：ANSI B16.5

试验和验收：API 598

材料 Material
	零件名称	材料
18	紧定螺钉	Carbon Steel
17	手轮锁紧螺钉	Carbon Steel
16	手轮	Carbon Steel
15	活节螺栓/螺母	A193 B7/A194 4,A193 B8/A194 8
14	销	Carbon Steel/SS
13	阀杆螺母/螺母	A439 D2/Cu-Alloy
12	填料压盖	Carbon Steel
11	填料压套	Stainless steel
10	上密封套	Stainless steel
09	卡套	CS+SS/SS/SS+STL
08	阀杆	Stainless steel
07	阀座	Carbon steel+SS/SS/SS+STL
06	阀瓣	Carbon steel+SS/SS/SS+STL

	零件名称	WCB	LCB	WC6	WC9
05	螺栓螺母	A193 Gr B7/A 194 Gr2H	A320 Gr L7/A 194 Gr4	A 193 Gr B16/A194 Gr4/7	A193 Gr B16/A194 Gr 4/7
04	填料	Graphite	Graphite	Graphite	Graphite
03	垫片	Spiral Wound/Soft lron	Spiral Wound /Soft lron	Spiral Wound/SS304	Spiral Wound/SS304
02	阀盖	A216 Gr WCB	A352 Gr LCB	A217 Gr WC6	A217 Gr WC9
01	阀体	A216 Gr WCB	A352 Gr LCB	A217 Gr WC6	A217 Gr WC9

	零件名称	C5	C12	CF8	CF8M
05	螺栓螺母	A193 Gr B6/A 194 Gr4/7	A193 Gr B16/A 194 Gr4/7	A193 Gr B16/A194 Gr 4/7	A193 Gr B7/A194 Gr 2H
04	填料	Graphite	Graphite	Graphite	Graphite
03	垫片	Spiral Wound/Soft lron	Spiral Wound /Soft lron	Spiral Wound/SS304	Spiral Wound/SS316
02	阀盖	A217 Gr C5	A217 Gr C12	A351 Gr CF8	A351 Gr CF8M
01	阀体	A217 Gr C5	A217 Gr C12	A351 Gr CF8	A351 Gr CF8M

Class 300
Size	inch	2	21/2	3	4	5	6	8	10	12	14	16
L,L1-RF,BW	mm	267	292	318	356	400	444	559	622	711	838	863
L2-RTJ	mm	283	308	333	371	416	460	575	638	727	854	879
K	mm	350	425	485	520	565	655	825	920	1155	1250	1295
Wt	mm	200	250	300	300	350	350	500	600	700	700	450*
	kg	30	45	60	83	135	162	265	375	525	765	1100
