D371H型美标不锈钢凸耳式对夹式蝶阀进口国标

博希(泉州)阀门有限公司

会员指数：

企业认证：

价格：电议

所在地：福建泉州市

型号：D371H型

更新时间：2024-08-22

浏览次数：898

公司地址：福建省泉州市晋江市安海镇星塔工业园

18396215908 黄四发(先生)

点击查看联系电话在线询价

产品简介

美标不锈钢凸耳式对夹式蝶阀进口国标D371H型三偏心硬密封美标蝶阀系列产品，系我公司1996年开发的长寿命、节能型美标蝶阀。产品符合国家标准JB/T8527－97(金属密封美标蝶阀)，GB／T13927－92(通用阀门压力试验)标准及阀门其它相关标准的规定。本产品由阀体、蝶板、密封圈、传动机构等主要部件组成。

公司简介

博希(泉州)阀门有限公司至成立于福建泉州的沿海之家，是一家专业研发疏水阀的事业单位。以“节能、高效、环保为“宗旨”，专业供应需要疏水阀的公司，专业供应蒸汽和空气倒筒式，杠杆浮球式，温差式，自由浮球式，双金属片式等疏水阀。本产品可节省大量能源消耗，提高工作效率，降低成本，节能环保。博希疏水阀产品已经普遍应用于石油,化工,冶金,电力,造纸,印染,食品工程及管道上配套等工业设备，博希始终遵循“以质量求信誉､以赢客户”的经营宗旨,以求实的精神,优质的产品,完善的服务去开创一个现代化的企业｡主导产品:自由浮球式疏水阀､热动力式疏水阀､倒吊桶式疏水阀､可调双金属片式疏水阀､杠杆浮球式疏水阀、进口疏水阀高温高压式疏水阀。博希（泉州）阀门有限公司愿为贺成广大需求者服务。

展开

产品说明

博希始终遵循“以质量求信誉､以先进赢客户”的经营宗旨,以更求实的精神,更优质的产品,更完善的服务去开创一个现代化的企业｡

主导产品:自由浮球式疏水阀､热动力式疏水阀､倒吊桶式疏水阀､可调双金属片式疏水阀､杠杆浮球式疏水阀、高温高压式疏水阀.付旁路凡而蒸汽疏水阀。

博希阀门公司的产品美标国标德标：截止阀不锈钢截止阀球阀不锈钢球阀柱塞阀旋塞阀闸阀蝶阀针型阀减压阀电动阀装置焊接螺纹等等。

美标蝶阀D371H-150LB_美标蝶阀【型号】_美标蝶阀【尺寸】

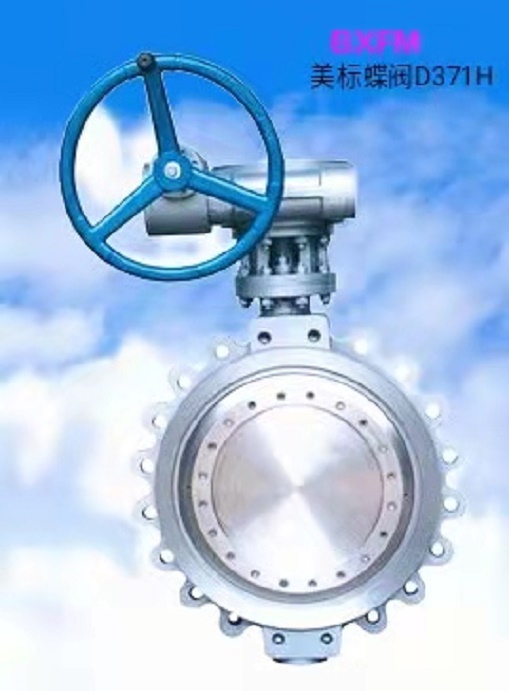

美标不锈钢凸耳式对夹式蝶阀进口国标D371H型

D371H型凸耳式美标蝶阀是我公司技术人员研制开发的新一代高性能产品，D373H型凸耳式美标蝶阀性能已处于较好水平、广泛适用于低压、中压、高压、钢铁冶金、石油、化工、电力等工业管道上作截断或调节介质流量用。该美标蝶阀采用三维偏心斜锥形阀座密封副，蝶板密封采用新型金属片与弹性材料层叠而成，嵌装在蝶板上与阀座吻合。利用蝶板摆动压紧密封，所以密封面摩擦阻力小，关闭具有越关越紧功能，这样密封性能可靠，开启确保密封面完全脱离接触，保证了密封面不受损伤。D373H型凸耳式美标蝶阀结构特点排除了其它类型蝶阀开过位而不能密封的缺点，且在高曙下能正常使用，克服了其它类型阀门在高温下使用时因热膨胀而容易泄漏的缺点。D373H型凸耳式美标蝶阀根据使用介质要求，选用不同密封面材料，以保证密封面耐磨损、耐腐蚀、使用寿命长。

美标不锈钢凸耳式对夹式蝶阀进口国标D371H型

结构、尺寸图片

公称通径		L	D1	D2	Z-d
2"	50	43	1205	92	4-19
2.5"	65	46	139.5	105	4-19
3"	80	49	152.5	127	4-19
4"	100	56	190.5	157	8-19
5"	125	64	216	186	8-22
6"	150	70	241.5	216	8-22
8"	200	71	298.5	270	8-22
10"	250	76	362	324	12-25
12"	300	83	432	381	12-25
14"	350	92	476	413	12-29
16"	400	102	540	470	16-29
18"	450	114	578	533	16-32
20"	500	127	635	584	20-32
24"	600	154	750	692	20-35
28"	700	165	864	800	28-35
32"	800	190	978	914	28-41
36"	900	203	1086	1022	32-41
40"	1000	216	1200	1124

美标不锈钢凸耳式对夹式蝶阀进口国标D371H型结构及性能简介：
三偏心硬密封美标蝶阀系列产品，系我公司1996年开发的长寿命、节能型美标蝶阀。产品符合国家标准JB/T8527－97(金属密封美标蝶阀)，GB／T13927－92(通用阀门压力试验)标准及阀门其它相关标准的规定。本产品由阀体、蝶板、密封圈、传动机构等主要部件组成。其结构采用三维偏心原理设计，弹性密封和硬软多层密封兼容的加工新工艺，使美标蝶阀在运行工作时，减少其扭矩力，达到省力，节能之功能。从而确保整体的抗腐蚀、耐高温、抗靡损的可靠性。

美标蝶阀主要性能特点：
1．结构独特、型小轻便、操作灵活、省力、方便； 2．密封可靠，可达到气密封无泄漏；
3．流量特性趋于直线调节性有最佳；4．采用三偏心原理，使密封面近似零靡损延长了阀门的使用寿命； 5．应用范围广。如：可用于水、蒸气、油品、空气、煤气等介质。
6．适用不同温度及6.4MPa以下的压力等级，耐腐蚀等各种介质管线。

D371H型凸耳式美标蝶阀主要技术参数

公称通经	DN（in)	2"-36"	2"-36"
公称压力	PN(MPa)	150LB	300LB
实验压力Ps（MPa）	强度试验	3.0	7.5
实验压力Ps（MPa）	密封试验	2.2	5.5
适用介质	水、蒸汽、油品、酸碱类、海水等
适用温度	-40～425℃

美标凸耳式蝶阀D371H型主要零件材料

名称	材料
阀体	WCB、CFB、CF8M
阀板	WCB、CFB、CF8M
帆杆	304、316、1Cr13
密封套	316、304
填料	柔性石墨、氟塑料

美标凸耳式蝶阀D371H型主要连接尺寸

型号

英寸

Z-d

WT/Kgs

毫米

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

英寸

对夹式

法兰式

D315W/F 连接尺寸	2"	1.72	43	4.25	108	6.00	152	4.75	120.5	3.62	92	4.33	110	11.02	280	13.58	345	M18	4-19	9	20
	3"	1.93	49	4.50	114	7.50	190	6.00	152.5	5.00	127	4.92	125	12.40	315	14.96	380	M18	4-19	11	29
	4"	2.20	56	5.00	127	9.00	229	7.50	190.5	6.19	157	5.70	145	13.78	350	16.34	415	M20	8-19	13	33
	5"	2.50	64	5.50	140	10.00	254	8.50	216	7.32	186	6.50	165	15.35	390	17.91	455	M20	8-22	16	38
	6"	2.75	70	5.50	140	11.00	279	9.50	241.5	8.50	216	6.89	175	17.91	455	21.45	545	M20	8-22	26	74
	8"	2.80	71	5.90	150	13.50	343	11.75	298.5	10.62	270	8.26	210	20.67	252	24.21	615	M24	8-22	34	86
	10"	3.00	76	6.30	160	16.00	406	14.25	362	12.75	324	9.84	250	23.81	605	27.36	695	M24	12-25	51	142
	12"	3.38	86	4.00	178	19.00	483	17.00	298.5	15.00	381	11.24	285	28.74	730	32.78	830	M27	12-25	72	167
	14"	3.63	92	4.20	190	21.00	533	18.75	362	16.25	413	12.60	320	31.50	800	35.43	900	M27	12-29	106	218
	16"	4.00	102	8.50	216	23.00	597	21.25	432	18.50	470	13.98	355	34.25	840	38.58	980	M30	16-29	133	275
	18"	4.50	114	8.74	222	25.00	635	22.75	476	21.00	533	14.96	380	36.22	920	40.55	1030	M30	16-32	176	315
	20"	5.00	127	9.00	229	27.50	399	25.00	540	23.00	584	16.34	415	39.37	1000	43.70	1110	M33	20-32	190	395
	24"	6.06	154	10.50	267	32.00	813	29.50	578	27.25	692	18.70	475	45.51	1155	51.37	1305	M33	20-35	394	580
	30"	6.50	165	11.50	292	38.75	985	36.00	635	33.75	857	22.38	580	54.13	1375	60.03	1525	M39	28-35	476	717
	32"	7.50	190	12.50	318	41.75	1060	38.50	749.5	36.00	914	24.80	630	56.50	1435	62.40	1585	M39	28-41	618	880
	36"	8.00	203	13.00	330	46.00	1168	42.75	914	40.25	1022	26.77	680	62.40	1585	69.48	1765	M20	32-41	762	1042
D330W/F 连接尺寸	6"	2.75	70					9.50	978	3.50	216	6.89	175	17.91	435	21.45	545	M20	8-22	28
	8"	2.80	71					11.75	1085	10.62	270	8.26	210	20.67	525	24.21	615	M24	8-22	36
	10"	3.00	76					14.25	240	12.75	324	9.84	250	23.81	605	27.36	695	M24	12-25	53
	12"	3.38	86					17.00	298	15.00	381	11.24	285	28.74	730	32.78	830	M27	12-25	74
	14"	3.63	92					18.25	362	16.25	413	12.64	320	31.50	800	35.43	900	M27	12-29	110
	16"	4.00	102					21.25	432	18.50	470	13.98	355	34.25	870	38.58	980	M30	16-29	138
	18"	4.50	114					22.75	476	21.00	533	14.96	380	36.22	920	40.55	1030	M30	16-32	180
	20"	5.00	127					25.00	540	3.00	584	16.34	415	39.37	1000	43.70	1110	M33	20-32	196
	24"	6.06	154					29.50	578	277.25	692	18.70	475	45.51	1156	51.37	1305	M33	20-35	400
	30"	6.50	165					36.00	635	33.75	857	22.38	580	54.13	1375	60.03	1525	M39	28-35	482
	36"	8.00	203					42.75	749	40.25	1022	26.77	680	62.40	1585	69.48	1765	M18	32-42	468
D315L 连接尺寸	2"	1.72	43	4.25	108	6.50	165	5.00	914	3.62	92	4.33	110	11.02	280	13.58	345	M20	8-19	9	20
	3"	2.50	64	4.50	114	8.26	210	6.63	1085	5.08	127	4.92	125	12.40	315	14.96	380	M20	8-22	12	29
	4"	2.50	64	5.00	127	10.00	254	7.87	127	6.18	157	5.70	145	13.78	350	16.34	415	M20	8-22	15	35
	5"	2.75	70	5.50	140	11.00	279	9.25	168	7.32	186	6.30	165	15.35	390	17.91	455	M20	12-22	18	40
	6"	3.00	76	8.30	210	12.50	318	10.63	200	8.50	216	6.89	175	17.91	455	21.45	545	M24	12-26	28	81
	8"	3.50	89	9.05	230	15.00	381	13.00	235	10.62	270	8.26	210	20.67	525	24.21	615	M27	16-29	37	94
	10"	4.50	114	9.84	250	17.50	445	15.24	270	12.75	324	9.84	250	23.81	605	27.36	695	M30	16-32	56	156
	12"	4.50	114	10.62	270	20.50	521	17.76	330	15.00	381	11.24	285	28.74	730	32.78	830	M30	20-32	79	183
	14"	5.00	127	10.62	270	23.00	584	20.24	387	16.26	413	12.60	320	31.50	800	35.43	900	M33	20-35	116	239
	16"	5.50	140	12.20	310	25.50	648	12.50	451	18.50	470	13.98	355	34.25	840	38.58	980	M33	24-35	146	302
	18"	5.98	152	13.00	330	28.00	711	24.72	514	21.00	533	14.96	380	36.22	920	40.55	1030	M33	24-35	193	346
	20"	5.98	152	13.80	350	30.50	775	27.00	571	23.00	584	16.34	415	39.37	1000	43.70	1110	M33	24-41	209	434
	24"	7.00	178	15.35	390	36.00	914	32.00	628	27.24	692	18.70	475	45.51	1155	51.37	1305	M39	28-49	433	638
	30"	9.01	229	17.71	450	43.00	1092	39.25	686	27.69	703	22.38	580	54.13	1375	60.03	1525	M45	32-53	523	1146
	36"	9.88	241	20.07	510	50.00	1270	46.00	813	34.88	886	26.77	680	62.40	1585	69.48	1765	M50	12-22	838
D330L 连接尺寸	6"	3.00	76					10.63	997	8.50	216	6.89	175	17.91	455	21.45	545	M20	12-36	29
	8"	3.50	89					13.00	1168	10.62	270	8.26	210	20.67	525	24.21	615	M24	16-29	38
	10"	4.50	114					15.24	270	12.75	324	9.84	250	23.81	605	27.36	695	M27	16-32	58
	12"	4.50	114					17.76	330	15.00	381	11.24	285	28.74	730	32.78	830	M30	20-32	81
	14"	5.00	127					20.24	387	16.26	413	12.60	320	31.50	800	35.43	900	M30	24-35	119
	16"	5.50	140					22.30	451	18.50	470	13.98	355	34.25	840	38.58	980	M33	24-35	149
	18"	5.98	152					24.72	514	21.00	533	14.96	380	36.22	920	40.55	1030	M33	24-35	198
	20"	5.98	152					27.00	591	23.00	584	16.34	415	39.37	1000	43.70	1110	M33	24-41	215
	24"	7.00	178					32.00	628	27.24	692	18.70	475	45.51	1155	51.37	1305	M39	28-49	436
	30"	9.01	229					39.25	686	27.69	703	22.38	580	54.13	1375	60.03	1525	M45	32-52	528
	36"	9.88	241					46.00	813	34.88	886	26.77	680	62.40	1585	69.48	1765	M50	32-52	843

美标蝶阀用途
本美标蝶阀适用于食品．医药．石油化工．电厂．钢厂．工业环保水处理及高层建筑．供排水管道上作调节流量和截断流体最佳装置。

四、美标蝶阀特点:

1、美标蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。

2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。

3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．

4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。

5、美标蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。

6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

五、美标蝶阀主要技术参数:

公称通经DN（mm) 50～2000
公称药理PN（MPa) 0.6 1.0 1.6 2.5
密封试验(MPa) 0.66 1.1 1.76 2.75
强度试验(MPa) 0.9 1.5 2.4 3.75
适用温度碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质水、空气、天然气、油品及弱腐蚀性流体
泄漏率符合GB/T13927-92标准
驱动方式蜗轮传动、电动、气动、液动

六、美标蝶阀主要零部件材料

零件名称材料
阀体 WCB、合金钢、不锈钢、QT450-10
蝶板 WCB、合金钢、不锈钢、QT450-10
阀轴 2Cr13不锈钢、合金钢
密封圈不锈钢圈
填料柔性石墨
七、美标蝶阀采用标准

八、D371H金属密封美标蝶阀概述：
D371H金属密封美标蝶阀采用三偏心多层次金属密封结构,无机械磨损，可达到零泄漏，有优良的双向密封功能,是用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管路上作调节流量、截断或接通流体的较佳装置。选用不同的材质，可分别适用于水、污水、海水、空气、蒸汽、煤气、可燃气体、腐蚀性介质、油品及食品等介质，较高工作温度可达600℃。我厂引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。D373H-150LB美标蝶阀采用三偏心结构，美标蝶阀阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，美标蝶阀具有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
