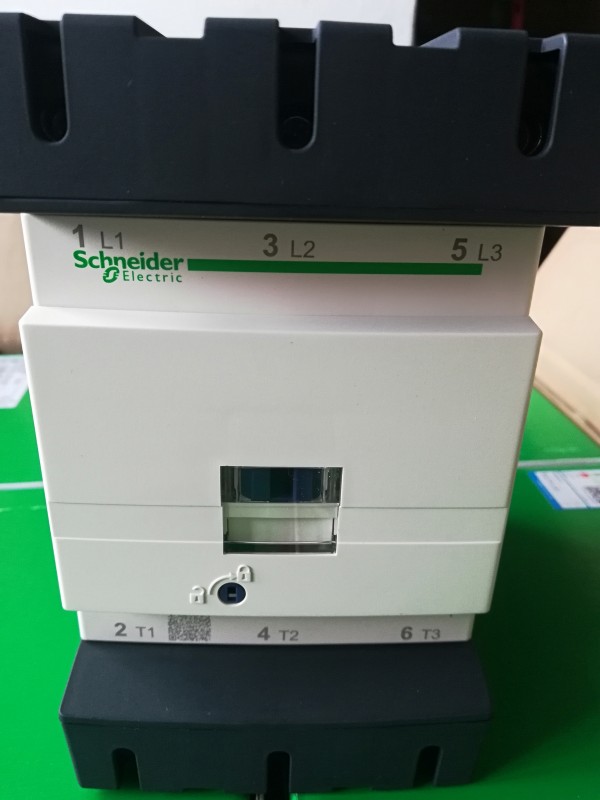

施耐德LC1D300交流接触器尺寸图

乐清市四惠电器有限公司是长期专注于电工电气领域。本公司倡导“专业、务实、高效、创新”的企业精神，具有良好的内部机制。优良的工作环境以及良好的激励机制，吸引了一批高素质、高水平、高效率的人才。拥有完善的技术研发力量和成熟的售后服务团队。我们的宗旨是：“用服务与真诚来换取你的信任与支持，互惠互利，共创双赢！”我公司愿与国内外各界同仁志士竭诚合作，共创未来！公司地址:中国浙江温州乐清市乐清市盐盘工业区

产品概述

  交流接触器触头 A B用于CJ20系列交流接触器，是交流接触器中核心导电开关元件。适用于交流50HZ,额定作电压至380V,额定作电流至47开关控制回路。可配套多家公司设计的同娄型号的交流接触器。
施耐德LC1D300交流接触器尺寸图
施耐德LC1D300交流接触器尺寸图

规格与单位：CJ20-800/1000A/套=6动6静，其它1套=3动6静

产品别：A（含银氧化镉85%，俗称银）、B（含银氧化镉40%，俗称半银）、C（铜基合金点）

产品认证：CCC

使用环境条件

A、海拔度不超过2000m

B、周围空气的温度上限不超过+40℃

C、周围空气温度下限为-5℃

D、周围空气相对湿度不大于90%

E、在无危险的介质中，且介质中无足以腐蚀金属和破坏缘的气体和尘埃（包括电尘埃），尘埃污染会降低触头使用寿命

制艺

铜材成型，银点焊接，防氧化镀银

术特性

根据触头触点的含银氧化镉的量分别为：85%，40%，30%，含85%，40%银氧化镉触头电寿命达10次以上，含30%银氧化镉触头电寿命可达5次以上，混合银点，铜基点触头适用于分合次数较少的凸轮控制器

重要的要求是：

①具有低的接触电阻，防止通过额定电流时过热；

②电磨损率和机械磨损率小，具有较长的使用寿命；

③抗熔焊性能好,在故障情况下能顺利分断电路；

④剩余电流小,灭弧能力强，分断大电流时能迅速灭弧，而且不会引起电弧重燃或持续电流。对弱电用触头材料，要求：

①低而稳定的接触电阻和小的电磨损率，较长的使用寿命；

②具有较的小起弧电压和小起弧电流，使触头尽可能在无电弧情况下操作；

③这种触头闭合力小，故机械磨损不是重要问题。对直流触头，要求在直流操作条件下，从触头的方到对方的材料转移要小。

触头分类：触头材料可分为3类。

①纯金属：如铜、银、金、铂、钯、镍、钨等。铜是电器中广泛采用的触头材料之。它有良好的导电与导热性能，良好的加艺性，价格也不。但铜触头在受热情况下，触头表面易产生氧化。铜的硬度较低，抗电弧能力不强，在电弧作用下较容易熔焊，使触头发生相互焊接。银有的导电与导热性能。氧化银的电阻率很低，银触头的容许
