Acrel-1000 数据中心变电站综合自动化系统

1 概述

数据中心变电站综合自动化系统通过通信管理机实时采集模拟量、状态量等信息量；通过公共接口设备接受来自其他通信装置的数据，具有单独配置通信采集点信息的模块，不与数据库等其它部分相关联，并独立运行。对所采集的实时信息进行数字滤波、有效性检查，工程值转换、信号接点抖动消除、刻度计算、人工置入等加工。从而提供电流、电压、有功功率、无功功率、功率因数等各种实时数据，并将这些实时数据带品质描述传送至站控层和各级调度中心。

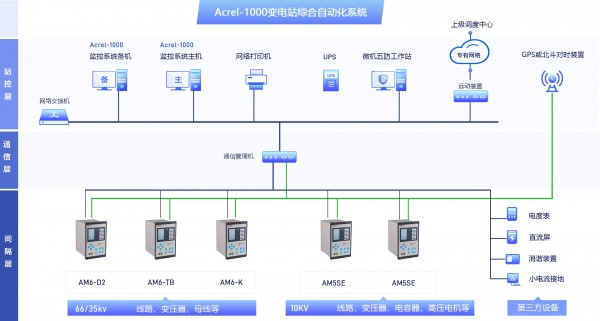

数据中心变电站综合自动化系统采用分层、分布、开放式网络结构，由站控层、网络层、间隔层设备构成。可以实现对变电站的控制和管理，满足变电站无人或者少人值守的需求，为变电站安全、稳定、经济运行提供坚实的保障。

l 系统组网

l 数据中心变电站综合自动化系统软件介绍

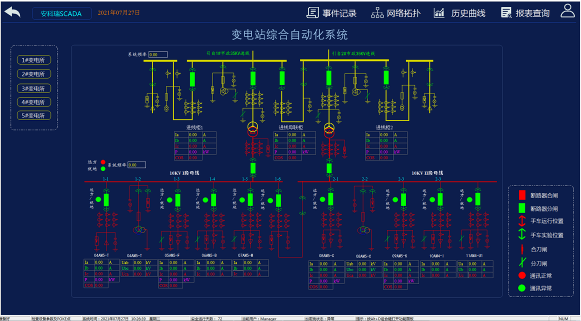

以配电一次图的形式显示配电线路的运行状态，实时监测各回路电压、电流等参数，动态监视各配电回路的断路器、隔离开关、接地刀分合闸状态及故障、告警信号。

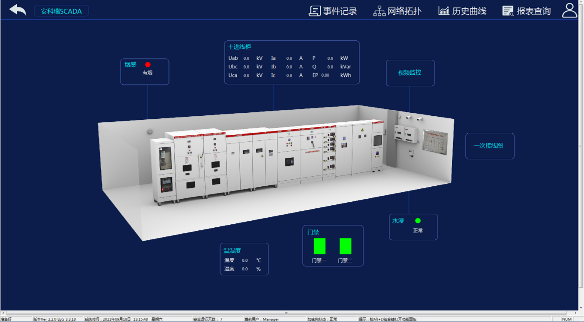

以3D图的形式展示变电站的运行情况，实时监测各配电柜的电压、电流等电力参数，变电站的温湿度、烟感、水浸、门禁等环境情况。

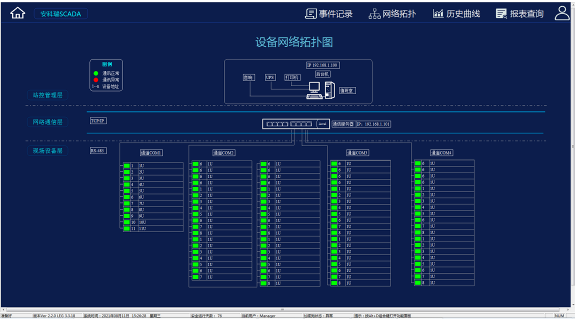

实时监视接入系统的各设备的通信状态，能够完整的显示整个系统网络结构；可在线诊断设备通信状态，发生网络异常时能自动在界面上显示故障设备或元件及其故障部位。

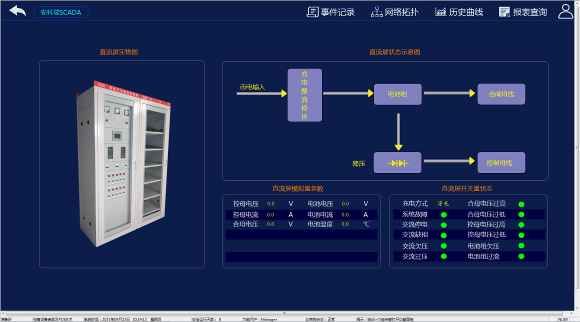

对直流屏工作情况监测，包含合母控母电压电流、电池电压电流温度，合母控母电池的过欠压状态，电池充放电状态等。
