zb-31 混凝土抗渗仪 土工渗透仪器 土工仪器厂家

混凝土是现代建筑中被广泛使用的一种人造石材，对于某些建筑，例如水工建筑，水下水中，地下和其它建筑工程，要求混凝土建筑物具有特殊的性能—抗渗性能，所谓抗渗性是指能抵混凝土抗水或其它液体（轻油、重油等）介质在压力作用下渗透的性能。混凝土抗渗仪 土工渗透仪器 土工仪器厂家

本公司主要生产制造销售仪器仪表、土工试验仪器、公路试验仪器、沥青仪器 测试仪器、仪器仪表设备

混凝土抗渗仪 土工渗透仪器 土工仪器厂家
混凝土是现代建筑中被广泛使用的一种人造石材，对于某些建筑，例如水工建筑，水下水中，地下和其它建筑工程，要求混凝土建筑物具有特殊的性能—抗渗性能，所谓抗渗性是指能抵混凝土抗水或其它液体（轻油、重油等）介质在压力作用下渗透的性能。

二、技术性能

1、允许最大工作压力：4.0Mpa

2、工作方式：自动恒压

3、一次可作试件数：6个

4、试模几何尺寸：

上口内直径175毫米  下口内直径185毫米  高度150毫米

5、柱塞泵参数

柱塞直径10毫米          行程10毫米

往复频率 154次/分         流量0.11升/分

6、电动机型号：A02—5624IMB14   

功率：90瓦    转速：1400转/分

7、外型尺寸：长*宽*高为104*70*107（cm）

8、总重：180公斤
混凝土抗渗仪 土工渗透仪器 土工仪器厂家

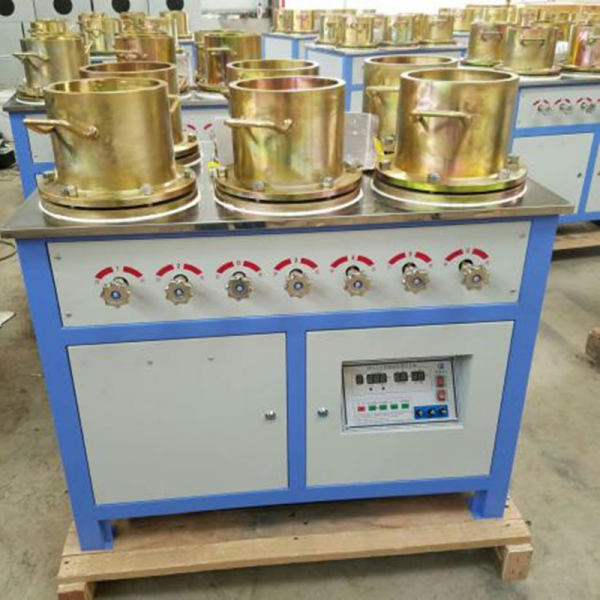

三、结构原理

混凝土渗透仪是由机架试模、分离器、水泵、蓄水罐和电气控制等部分组成，各部分的结构和作用分述如下。

1、机架试模部分

机架是采用型钢焊接而成的，上面铺上1.5毫米厚的钢板托盘，用M10的螺栓将试模座托盘固定在托架上，试模与试模座通过M12丝扣相连接，中间的"O"形橡胶圈起密封作用。试体是用生铁形模成形后封装在试模之中，紧固试模采用专用扳手。

2、分离器部分：

分离器是将阀门和一个回水截门集中安放在仪器前面，主要是控制六个试体的水路的截止用回水截门用以减压。
混凝土抗渗仪 土工渗透仪器 土工仪器厂家

3、水泵部分：

水泵是以90瓦电动机为动力源，带动偏心轴旋转，然后再通过导柱和连杆而驱使柱塞作往复返运动而进行工作的。由于水泵的流量很小，因此可近似地认为供给试体的水压力静态。

4、蓄水罐是贮水的容器，还可直压力减级冲击作用，试验前用漏斗，通过注水咀将水注入贮水罐中，试验完毕后，将罐内水通过放水咀放尽。

四、混凝土抗渗仪试验步骤

1、试体形成养护：用形成模并根据设计所要求的配比制作试体，然后按部标或国标的规范进行养护。

2、在试验前一天将试体从养护室中取出，将试模加热到40℃左右，并将封闭用的蜡加热到完全溶化，然后将试体圆在溶化的蜡中滚动一周，（试体两端面严禁有蜡）将沾蜡的试体用压力机压入试模内。

3、渗透试验：
