FTJS-1000 静力水准仪

FTJS-1000型静力水准仪是一种差压式的传感器，利用各个监测点之间的压力值的变化计算出沉降量，传感器体积小、量程大，在其量程之内，静力水准仪可以随着地面走势安装而不需要调平，全密封结构可以埋设于地下方便道路交通。

北京飞拓信达激光技术有限公司是一家专门从事公路、铁路、桥梁、隧道检测、监测设备研发、生产和销售的企业。

公司的主要产品：激光传感器，隧道断面仪，桥梁挠度仪，裂缝测宽仪，远距离裂缝测宽仪，倾角传感器，静力水准仪，应变传感器，位移传感器，裂缝传感器，裂缝监测仪，沉降传感器，振动传感器，索力传感器、挠度传感器，铁路机车车轮检查仪，激光接触网测量仪，接触网导线磨耗检测仪，钢轨平直度检测仪，无缝线路位移观测仪，长钢轨位移检测仪，无缝线路应力检测仪，钢轨温度力及锁定轨温测量仪，轨底坡测量仪，铁路工务起拨道指示器系统，轨道检查仪，尖轨降低值测量仪，铁路隧道限界检测仪，轨道长波平顺性测量仪，桥梁健康监测系统，隧道在线监测系统，基坑巷道在线监测系统，大坝边坡水库在线监测系统等。

FTJS-1000型静力水准仪

一、产品介绍

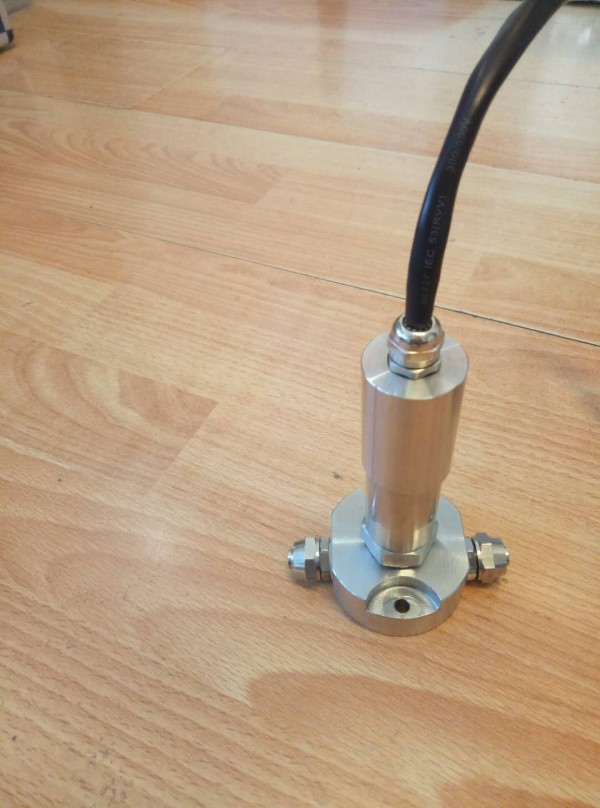

结构组成：FTJS-1000型静力水准仪是由储液器、高精度感应器、处理模块、保护罩等部件组成。适用于地铁、隧道、桥梁、建筑物、大坝、城市管道、基坑、路面等各种沉降监测。

FTJS-1000型静力水准仪是一种差压式的传感器，利用各个监测点之间的压力值的变化计算出沉降量，传感器体积小、量程大，在其量程之内，静力水准仪可以随着地面走势安装而不需要调平，全密封结构可以埋设于地下方便道路交通。

二、设备原理

FTJS-1000型静力水准仪是通过一根透明的PU管连起来的，最后连接到一个储液罐上面，相比于管线的容量，储液罐拥有足够大的容量，能够有效减少管线容量由于温度变化导致的细微变化所带来的影响。 其中任意一个传感器的高层一旦确定或者通过其它方式测定,该测点就可以做为基准点。或将储液罐视为基准点时，即可通过压力传感器的压力变化直接获取该测点的相对沉降（或抬升）。

为消除大气压的影响，所有的传感器共用一根通气管，最后连接到储液罐，形成了一个封闭的气压自平衡系统。

三、产品特点

1、 大量程，最大5m的量程，能够在高差大的地铁隧道里面使用，而不需要增加动基点,减少设备数量、工作量；

2、 监测距离长,可以在可视或者不可视的情况下达到长距离监测,使用于那些大的保护区;

3、 体积小、全密封结构，安装时不需要打水平，设备不需要调水平,大大减少了安装的时间；

4、 插拔式接口，公司根据现场情况配好线缆，减免了现场接线的时间以及因为现场接线造成的失误；

5、 独特的性能，可以随意安装在管片或者轨道中间上面，能在复杂环境和不可视的环境下工作；

6、 高精度大量程，能够用在水利大坝、建筑、管道上面。

四、设备参数

名称	静力水准仪
型号	FTJS-1000
量程	1000mm、3500mm、5000mm可选
精度	0.1%F.S
分辨率	0.01mm
工作电压	12v
输出	RS485
工作温度	-20℃～80℃
防护等级	IP65
