zb-1 蒸压加气混凝土板抗折试验机

蒸压加气混凝土板抗折试验机用来测定屋面板、楼板、外墙板、隔墙板等混凝土板机构性能的试验设备本设备根据《GB/T 15762-2020 蒸压加气混凝土板》中对试验设备的要求进行设计制造。

本公司主要生产制造销售仪器仪表、土工试验仪器、公路试验仪器、沥青仪器 测试仪器、仪器仪表设备

用来测定屋面板、楼板、外墙板、隔墙板等混凝土板机构性能的试验设备

本设备根据《GB/T 15762-2020 蒸压加气混凝土板》中对试验设备的要求进行设计制造。

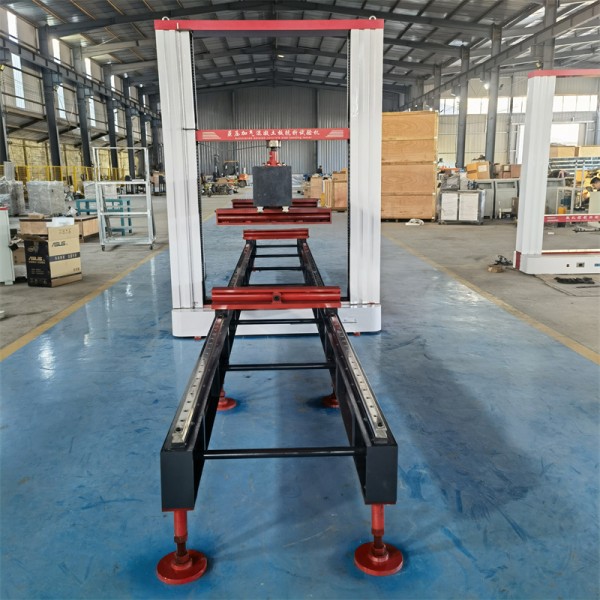

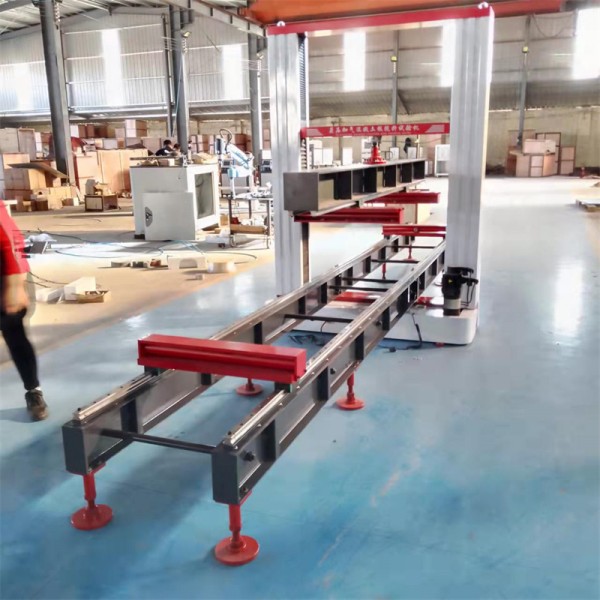

本设备采用台式龙门式结构，双导轨双立柱。主要由主机（包括机架、底座、传动系统）、夹具、变形测量系统、软件系统、电气系统构成。
蒸压加气混凝土板抗折试验机

二、技术指标：

  1. 立柱数：4柱式（2立柱2丝杠）

  2. 有效空间（mm）：≥1500

  3. 有效压缩空间（mm）：≥1200

  4. 移动横梁行程（mm）：≥1500

  5. 试验宽度（mm）：≥1000

  6. 横梁调整速度（mm/min）：0.01-500

  7. 立柱直径（mm）：Ф35

  8. 丝杠材质：磨制滚珠丝杠2505

  9. 工作台厚度（mm）：≥80

  10. 上横梁厚度（mm）：≥80

  11. 移动横梁厚度（mm）：≥80
蒸压加气混凝土板抗折试验机

三、测量参数：

  1. 试验力（KN）：100

  2. 试压机级别：1级

  3. 试验力测量范围：1%～100%F.S（负荷）

  4. 试验力测量精度：优于示值的±0.5%

  5. 试验力分辨力： 500000码（全量程只有一个分辨力，不分档）

  6. 试验速度范围（min）：0.01-500mm

  7. 位移测量准确度：优于示值的±0.5％

  8. 位移分辨力：0.01mm

  9. 横梁位移：≥1500mm（可满足GB蒸压加气混凝土板抗折试验功能的能力）

  10. 位移示值误差：优于示值的±0.5%

  11. 变形分辨率：0.01mm

  12. 变形精度：±0.5%
蒸压加气混凝土板抗折试验机

四、整机参数：

  1.主机尺寸（mm）：约 左右×前后×高 1200×780×2270

  2.主机重量（kg）：900

  3.功率（kW）：0.75

  4.供电电源：220V

  5.使用环境：无震动、无粉尘； 室温10～35℃，湿度20%～80%；周围无振动，无腐蚀性介质，无强磁场干扰；电源电压波动不超过额定电压的10%。
