TSC-3M-12 动力诊断金属磁记忆应力集中检测仪TSC-3M-12

动力诊断金属磁记忆应力集中检测仪TSC-3M-12是用金属磁记忆法来测量、记录和分析各种设备与结构件应力应变状态的检测系统。该系统可测定铁磁性金属的应力集中区（设备损伤的主要来源）和缺陷位置，找出设备的薄弱部位。

主要经销：直流电压梯度检测仪，密间隔管地电位检测仪，DCVG/CIPS，高端钢丝绳探伤仪，进口钢丝绳检测仪，土壤电阻率测试仪，进口钢丝绳探伤仪，土壤电导率检测仪，埋地管道防腐层检测系统，金属磁记忆检测仪，应力集中磁检测仪，金属裂纹检测仪，TSC-2M-8，TSC-3M-12，电梯加速度测试仪，超声波测厚仪，埋地管道防腐层状况检测仪，金属应力集中检测仪，便携式钢丝绳探伤仪，钢丝绳在线监测系统，电梯测速仪，进口钢丝绳探伤仪，多功能听漏仪，相关仪，埋地绝缘法兰测试仪，绝缘接头检测仪，绝缘法兰绝缘性测试仪，光谱仪，手持式合金分析仪，寻管仪，声发射，超声波探伤仪，高温测厚仪，储罐底板腐蚀扫描仪，管道腐蚀漏磁检测仪，X射线机，地上法兰绝缘检测仪。

动力诊断金属磁记忆应力集中检测仪TSC-3M-12

张威

动力诊断金属磁记忆应力集中检测仪TSC-3M-12厂家设备主要性能

俄罗斯动力诊断公司开发的TSC-3M-12型12通道应力集中磁检测仪是用金属磁记忆法来测量、记录和分析各种设备与结构件应力应变状态的检测系统。该系统可测定铁磁性金属的应力集中区（设备损伤的主要来源）和缺陷位置，找出设备的薄弱部位。

金属磁记忆检测是俄罗斯动力诊断公司提出的的无损检测，通过测量铁磁性金属的磁场Hp的分布，确定应力集中区的准确位置，评估其危险程度。该得到国际上的一致认可，颁布了ISO。

TSC-3M-12是金属磁记忆检测仪器，磁场强度使用A/m (安培/米)为单位，编码器换算出长度值，以mm为单位。本仪器为设备检测领域和剩余寿命评估提供了崭新的原理和手段。

动力诊断金属磁记忆应力集中检测仪TSC-3M-12厂家仪器特点：

l 既可检测如裂纹、腐蚀等已经存在的缺陷，也可检测检测应力集中区这些潜在的危险，能在缺陷产生之前确定危险的位置，实现缺陷的早期诊断。

l 利用金属的自然磁性，不要求对被检测对象进行的磁化。检测过程只是单纯的感应采集磁场强度数据，不需要任何激励源，不发射任何物质。

l 无需对被检测对象进行复杂的打磨等表面处理，可透过涂层进行检测。

l 可在对上表面检测的同时发现下表面的危险区域。

l 检测成本低，不需要任何耗材。

l 评估设备剩余寿命，确定取样位置。

l 支持单分量、双分量与三分量传感器，可同时测量磁场的法向分量和切向分量，可获得被检测对象的磁场信息。

l 12个测量通道，以点测式、编码器计数和以时间计数三种模式记录数据。

l 分辨率为320×240点阵的液晶显示屏。操作简化，使用45键键盘。

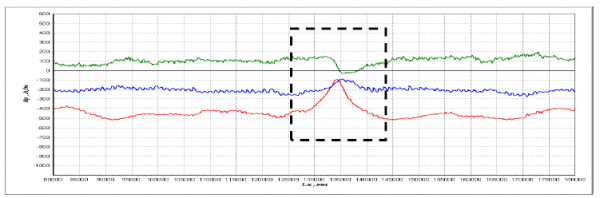

l 屏幕直接显示各通道参数、磁场分布曲线、磁场梯度曲线、通道差值曲线、通道差值梯度曲线，支持梯度柱状图实时显示模式。

l 检测速度快，检测速度（步长为1mm时）可达0.2 -0.5  m/s。

l 能以毫米为长度单位，确定金属应力集中区和缺陷的位置。

l 测量步长（间距）1mm、2mm、4 mm、8mm、16mm、32mm、64mm、128mm。

l 仪器采用电池供电，无需外接电源，便于检测现场作业。

l 便携式仪器、重量轻、可单手持机操作，适应各种复杂的检测现场的要求。

l 扫描装置上的传感器方向和高低可以进行调节以适应不同形状制件的检测需要。

l 扫描装置上的传感器与被检测物体不接触即可测量，以避免磨损。

l 检测数据可存储及回放，并可传输到计算机。

l 配套数据分析软件MMM-System，可在计算机上对数据做深入的处理。

l 仪器可以在不消除外部磁场条件下使用，也具有补偿外部磁场影响的设置。

l 仪器可通过地球磁场对扫描装置进行自校准。

l 主机可以连接多种类型扫描装置，以实现不同的检测目的，可极大的扩展仪器的应用范围。



动力诊断金属磁记忆应力集中检测仪TSC-3M-12厂家设备主要组成部分：



1、 检测主机——TSC-3M-12型12通道应力集中磁检测仪主机，320x240点阵LCD显示屏，45键防水防油键盘，16位微处理器，电池供电，扫描装置接口，数据传输接口，坚固仪器外壳。12个检测通道，点测式、编码器计数和以时间计数多种检测模式，支持数据存储、回放及数据传输，支持传感器校准，外部磁场补偿功能，支持单分量、双分量及三分量传感器，传感器类型自动识别。可同时实时显示12通道磁场分布曲线、磁场梯度曲线、通道差值曲线、通道差值梯度曲线，梯度柱形图实时显示。

2、 适于平面、焊缝、管型材料的多用途扫描装置——1-8M型8通道扫描装置。4个双分量磁传感器，分别测量磁场的法向分量与切向分量。每个传感器含两个测量通道。用在对容器、平面、焊缝、管型材料、铁轨等形状规则的制件的应力集中的局部快速扫查。扫描装置设计成小车形状，4个传感器按水平布置，传感器间距、高低、方向可根据被测工件的形状调节，有锁紧结构。集成有4个轮子的编码器，用以记录检测长度。

3、 数据分析软件——MMM-System是处理金属磁记忆检测法获得的有关零件、设备和结构件的应力应变状态数据的软件。用于应力集中检测数据的分析、处理，图像与数据列表输出。支持100个数据通道的文件，可调整步长、间距、检测长度。二维、三维、极坐标图形显示。可同时处理多条磁场分布曲线，能够管理曲线参数。根据磁场分布曲线（Hp曲线），程序会自动生成梯度（Dx曲线），表征出应力集中水平。据此，按照检测，可测定极限应力集中区（损坏发展区）。MMM-System能处理应力集中磁检测仪采集到的数据，也能处理计算机键盘直接输入的数据。本程序也考虑到了可以编辑数据。可以在打印机上打出曲线图型，也可以生成图像文件或数据列表，以便在其他程序的帮助下作进一步处理。

4、 其他配件——数据传输电缆、仪器箱、操作手册等技术资料。

动力诊断金属磁记忆应力集中检测仪TSC-3M-12厂家配置清单：



TSC-3M-12型应力集中磁检测仪技术参数

保修期：主机保修一年。传感器属于易磨损部件，保修三个月，正确使用不会磨损传感器。
