JY37-AUX-0025 库号：M397341 美国AP放大器测量滤波器

分析仪不能在方式下工作，自动量程会受到影响(非线性操作)，被测信号将误传到下一个测量电路里。 美国AP放大器测量滤波器

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

美国AP放大器测量滤波器
美国AP放大器测量滤波器
美国AP放大器测量滤波器

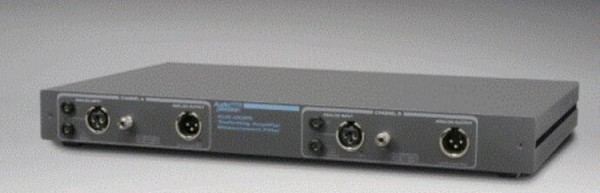

开关放大器测量滤波器是一个双通道多极LRC无源滤波器，提供必需的音頻帶外衰减，并且减小快速转换沿的陡峭度。所有Audio Precision音频分析仪均是双通道的，所以AUX-0025也做成双通道。输入连接头是复制仪器的输入连接头：平衡XLR（母）和香蕉头。输出连接头是XLR（公）。为了方便滤波器连接到音频分析上，Audio precison 提供两条XLR连接线帶色碼。


从开关频率转换到输出音频信号时，过程加入了快速上升沿(edges)，在高頻区呈现出较高的能量，并且传到测量仪器的输入端时，出仪器的的转换率(slew rate)限制。分析仪不能在方式下工作，自动量程会受到影响(非线性操作)，被测信号将误传到下一个测量电路里。

解决：用低通滤波器限制上升沿，通过原始音频信号。

从放大器输出的未过滤信号 开关放大器输出信号样图

undefined

AUX-0025-C2

AUX-0025的主要技术规格:

频率响应：
±0.05 dB, 10 Hz到20 kHz；
插入损耗：
典型0.05 dB；
高频抑制：
典型>50 dB, 250 kHz到20 MHz；
大输入：
±200 Vpeak；
串音：
>90 dB在20kHz时；
失真：
<-110 dB谐波（在70 Vpp，1 kHz时测量）；<-100 dB互调失真(70Vpp, 18kHz和20kHz双信号)。
