HG88-CY1198 库号：M406563 绝缘电阻表检定装置

电阻输出部分的准确度等级及工作电压（电流） 绝缘电阻表检定装置

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

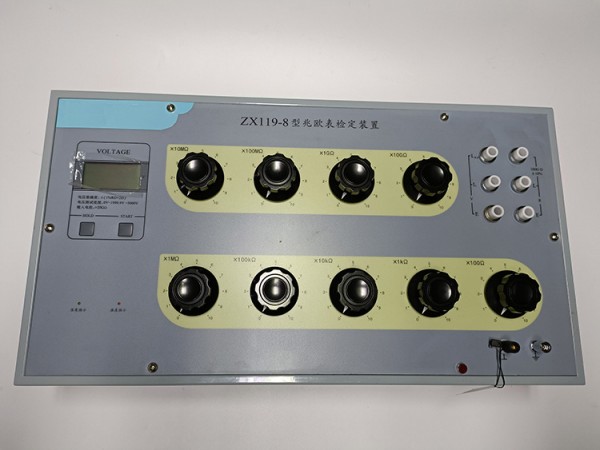

绝缘电阻表检定装置
绝缘电阻表检定装置
绝缘电阻表检定装置
主要技术参数
1．电阻输出（高压高阻箱）部分
1.1 电阻输出部分的准确度等级及工作电压（电流）
阻 值 100GΩ ×10GΩ ×1GΩ ×100MΩ ×10MΩ ×1MΩ
准确度等级 5 5 2 1 0.5 0.2
标称电压 5000V 5000V 5000V 5000V 2500V 1000V

阻 值 ×100kΩ ×10kΩ ×1kΩ ×100Ω
准确度等级 0.2 0.2 0.2 0.2
标 称 电 流 1mA 5mA 10mA 10mA
1.2 调节范围：100Ω～200GΩ,调节细度为100Ω
1.3 使用环境条件
⑴ 参 考 温 度 范 围： 17～23℃
⑵ 标称使用温度范围 ： 15～25℃
⑶ 参 考 湿 度 范 围： 30%～60%
⑷ 标称使用湿度范围 ： 25%～75%
1.4 绝缘电阻：
检定装置中电阻输出部分的电路与电路无电气连接的任何其它外部金属间的绝缘电阻，在标称电压下测得的电阻值不小于1GΩ。
1.5 绝缘强度：
检定装置中电阻输出部分的电路与测试用参考接地点之间，应能承受频率为45～65Hz的实际正弦交流电压6.75kV并历时1min的试验，而不出现击穿与飞弧现象。
1.6 检定装置中电阻输出部分输出端的残余电阻应＜1Ω，其变差＜0.1Ω。
1.7 外形尺寸： 442mm×270mm×145mm
1.8 重 量： ＜5kg
2． 电压测量（高压直流数字电压表）部分
2.1 测量范围: 0～5500V DC
2.2 准 确 度: ±（1 % 读数±0.2%满量程）
2.3 供电电源: DC9V
2.4 输入电阻: ≥10GΩ
2.5 显 示: 四位半、液晶显示
2.6 峰值电压测量回路满足JJG622-1997绝缘电阻表检定规程中图3的要求
