DN20电磁流量计

DN20电磁流量计报警输出接点：ALMH---高报警；ALML---低报警 （无源触点）； 输出电气隔离：光电隔离。隔离电压：> 1000VDC； 报警输出驱动：达林顿管输出，承受电压 36VDC，负载电流 30mA。

上海达冠阀门有限公司公司主营产品电磁阀，球阀，电动阀门，气动阀门，阀门控制器，蝶阀，气动元件。上海达冠阀门有限公司公司主营产品电磁阀，球阀，电动阀门，气动阀门，阀门控制器，蝶阀，气动元件。上海达冠阀门有限公司公司主营产品电磁阀，球阀，电动阀门，气动阀门，阀门控制器，蝶阀，气动元件。上海达冠阀门有限公司公司主营产品电磁阀，球阀，电动阀门，气动阀门，阀门控制器，蝶阀，气动元件。上海达冠阀门有限公司公司主营产品电磁阀，球阀，电动阀门，气动阀门，阀门控制器，蝶阀，气动元件。

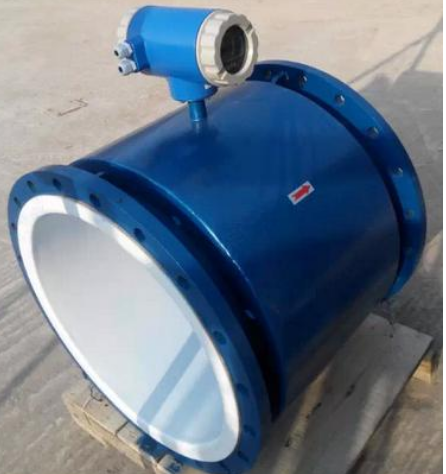

产品介绍：DN20电磁流量计

供货单位：上海达冠阀门有限公司

：李先生159李同志0071李先生0739

MFLDE电磁流量计转换器的、检测执行《JJG-1033-2007 电磁流量计》。

DN20电磁流量计基本参数与性能指标

2.1. 配套传感器公称通径（mm）

 1，1.5，2，3、6、8，10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、650，700、800、900、1000、1100，1200、1300，1400、1500，1600、1700，1800、2000、2200、2400、2600、2800、3000；

2.2. 传感器配套要求



传感器信号灵敏度：在 1 米/秒流速下，传感器输出 150µV ~200µV；



励磁电流与线圈电阻的匹配：



250mA 励磁电流：35~ 65Ω；160mA 励磁电流：65 ~ 120Ω



2.3. 电流输出



负载电阻：4～20mA 时，0～750Ω。基本误差：0.1%±10μA。



2.4. 频率输出



频率输出范围：100～5000Hz；



输出电气隔离：光电隔离。隔离电压：> 1000VDC；



频率输出驱动：场效应管输出，承受电压 36VDC，负载电流 250mA。



2.5. 脉冲输出



输出脉冲当量：用户自定义



输出脉冲宽度：用户可设



输出电气隔离：光电隔离，隔离电压： > 1000VDC



脉冲输出驱动：场效应管输出，承受电压 36VDC，负载电流 250mA。



2.6. 报警输出



报警输出接点：ALMH---高报警；ALML---低报警 （无源触点）；



输出电气隔离：光电隔离。隔离电压：> 1000VDC；



报警输出驱动：达林顿管输出，承受电压 36VDC，负载电流 30mA。
