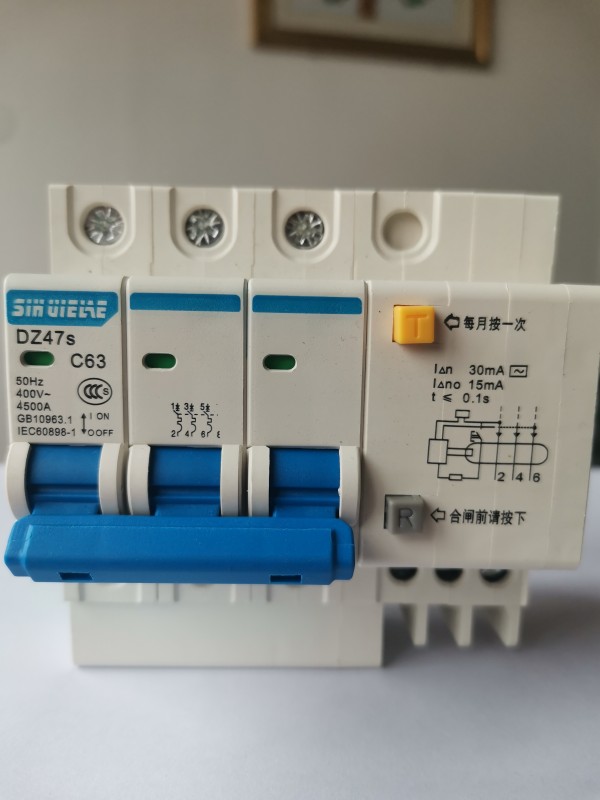

四惠生产DZ47-63/3P小型断路器

乐清市四惠电器有限公司是长期专注于电工电气领域。本公司倡导“专业、务实、高效、创新”的企业精神，具有良好的内部机制。优良的工作环境以及良好的激励机制，吸引了一批高素质、高水平、高效率的人才。拥有完善的技术研发力量和成熟的售后服务团队。我们的宗旨是：“用服务与真诚来换取你的信任与支持，互惠互利，共创双赢！”我公司愿与国内外各界同仁志士竭诚合作，共创未来！公司地址:中国浙江温州乐清市乐清市盐盘工业区

．用途

DZ47-63小型断路器（以下简称断路器(空气开关））主要用于交流50Hz/60Hz,额定电压至400V，电流至63A的电气线路及设备的过载和短路保护中，亦可用于作为线路不频繁转换之用。

目前我公司生产的小型断路器电流可达125A,63A以上的电流安排有80A、100A、125A.
四惠生产DZ47-63/3P小型断路器
四惠生产DZ47-63/3P小型断路器

小型断路器又分为C型和D型，般家用为C型断路器，动力系统中选用D型断路器。

二．产品型号及含义

三．产品分类

按数分类有：

单（1P)断路器(空气开关）

DZ47-63/1P 6A,DZ47-63/1P 10A,DZ47-63/1P 16A,DZ47-63/1P 25A,DZ47-63/1P 32A,DZ47-63/1P 40A,DZ47-63/1P 50A,DZ47-63/1P 63A,DZ47-63/1P 80A,DZ47-63/1P 100A.

二（2P)断路器(空气开关）

DZ47-63/2P 6A,DZ47-63/2P 10A,DZ47-63/2P 16A,DZ47-63/2P 25A,DZ47-63/2P 32A,DZ47-63/2P 40A,DZ47-63/2P 50A,DZ47-63/2P 63A,DZ47-63/2P 80A,DZ47-63/2P 100A.

三（3P)断路器(空气开关）

DZ47-63/3P 6A,DZ47-63/3P 10A,DZ47-63/3P 16A,DZ47-63/3P 25A,DZ47-63/3P 32A,DZ47-63/3P 40A,DZ47-63/3P 50A,DZ47-63/3P 63A,DZ47-63/3P 80A,DZ47-63/3P 100A.

四（4P)断路器(空气开关）

DZ47-63/4P 6A,DZ47-63/4P 10A,DZ47-63/4P 16A,DZ47-63/4P 25A,DZ47-63/4P 32A,DZ47-63/4P 40A,DZ47-63/4P 50A,DZ47-63/4P 63A,DZ47-63/4P 80A,DZ47-63/4P 100A.

按额定电流分：

6A、10A、16A、20A、25A、32A、40A、50A、63A、80A、100A、125A。

额定作电压单为230V/400V,二、三、四为400V.

按瞬时脱扣电流分C型和D型。

四．正常使用条件

周围空气温度不低于-5度，不于+40度，日平均值不超过+35度。

安装地点海拔度不超过2000米。

大气相对湿度，在温度+40度时不超过50%，在较低温度时可以有较湿度，如湿月平均温度不超过+25度时，月平均相对温度不超过90%，并允许由于温度变化发送在产品表面的凝露。

断路器(空气开关）使用地点的等污染等为2。

断路器采用TH35-7.5型钢安装导轨安装。

断路器的安装类别通常为II、III类。

断路器按正常作位置安装，安装面与垂直面的斜度不大于正负5度。

断路器接线方法，用螺钉压紧接线。

断路器具有隔离能。

五．术数据

过电流脱扣特性

断路器在基准环境温度30~35度下的过流脱扣特性应符合表1的规定。

本产品符合标准GB14048.2/GB10963.1.

额定短路通断能力：Ics=Icn=4500A(大于或等于40A）/3000A（小于或等于50A).

剩余短路接通分断能力：Im=2000A

表 (空气开关）过电流脱扣特性

六．结构特征与作原理

本断路器(空气开关）有触头、灭弧系统，电磁系统和脱扣机构及操作机构而组成，电磁系统采用密型和电阻型双金属材料，触头采用银氧化镉触头，另外还选用了增强耐弧塑料等新型材料，保证产品性能。

断路器的作原理：
