价格：电议
所在地：四川 绵阳市
型号：ZG
更新时间：2024-08-27
浏览次数：799
公司地址：四川省绵阳市经开区积家工业园2号楼4H-F
陈女士(女士)
|
特性 |
应用 |
|
低插入损耗 |
无源光网络 |
|
结构紧凑 |
光保护系统 |
|
us级切换速度 |
测量系统 |
|
超低功耗 |
网络监控 |
参数规格
|
规格 |
单位 |
参数 |
|
|
不可逆 |
可逆 |
||
|
波长范围 |
nm |
1525 ~ 1565 |
|
|
插入损耗 |
dB |
2.0 (Typ.); 3.0 (Max.) |
|
|
偏振相关损耗 |
dB |
0.2 (Typ.); 0.3(Max.) |
|
|
回损 |
dB |
40 |
30 |
|
串扰 |
dB |
40 |
35 |
|
偏振模式色散 |
ps |
0.2 |
|
|
重复性 |
dB |
+/- 0.01 |
|
|
持续性 |
cycles |
> 30 Billions |
|
|
切换速度 |
μs |
10~30us/200 ~400 |
|
|
工作温度 |
°C |
-20 ~ 70 |
|
|
存储温度 |
°C |
-40 ~ 85 |
|
|
光功率 |
mW |
500 |
|
|
尺寸( L×W×H ) |
mm |
90×76×17.5 |
|
*. 所有规格的损耗不包括连接头的损耗，并且不包括在特殊环境下的损耗.
驱动管脚定义
|
针脚 |
Pin1 |
Pin2 |
Pin3 |
Pin4 |
Pin5 |
Pin6 |
|
定义 |
VCC |
GND |
Ctrl 0 |
Ctrl 1 |
NA |
NA |
控制信号和切换状态
表1：单向开关切换状态对应的引脚控制信号
|
Ctrl 0 |
0 |
0 |
1 |
1 |
0 |
0 |
1 |
1 |
|
Ctrl 1 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
|
Optical Path |
IN→OUT 1 |
IN→OUT 2 |
IN→OUT 3 |
IN→OUT 4 |
OUT4→IN |
OUT3→IN |
OUT2→IN |
OUT1→IN |
表2：双向开关切换状态对应的引脚控制信号
|
Ctrl 0 |
0 |
0 |
1 |
1 |
|
Ctrl 1 |
0 |
1 |
0 |
1 |
|
Optical Path |
IN |
IN |
IN |
IN |
电控参数
|
参数 |
规格 |
单位 |
|
切换速度 |
200~400 |
μs |
|
开关电压(VCC) |
5 (+/-5%) |
V |
|
开关电流 |
< 200 |
mA |
|
脉冲宽度 |
1000 |
μs |
|
频率 |
<800 |
Hz |
备注：超过此驱动电压会损坏器件。

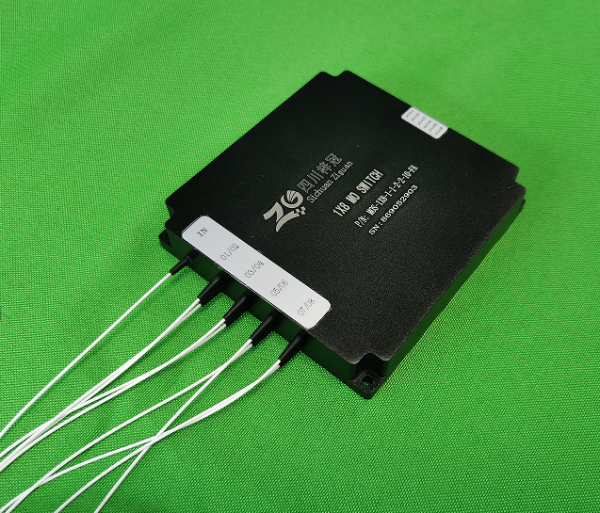

高速磁光开关
高速磁光开关
高速磁光开关
免责声明：以上所展示的[ZG 高速磁光开关]信息由会员[四川梓冠光电科技有限公司]自行提供，内容的真实性、准确性和合法性由发布会员负责。
OUT 1
OUT 2
OUT 3
OUT 4
