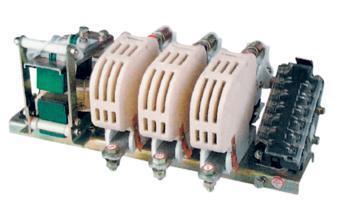

四惠生产CJ12-400A交流接触器

四惠生产CJ12-400A交流接触器适用于交流50HZ额定作电压至660V(个别等至1140V)、额定作电流至630A的电力线路中供远距离频繁接通和分断电路以，并适宜于与热断电器或电子保护装置组成电磁起动器

乐清市四惠电器有限公司是长期专注于电工电气领域。本公司倡导“专业、务实、高效、创新”的企业精神，具有良好的内部机制。优良的工作环境以及良好的激励机制，吸引了一批高素质、高水平、高效率的人才。拥有完善的技术研发力量和成熟的售后服务团队。我们的宗旨是：“用服务与真诚来换取你的信任与支持，互惠互利，共创双赢！”我公司愿与国内外各界同仁志士竭诚合作，共创未来！公司地址:中国浙江温州乐清市乐清市盐盘工业区

四惠生产CJ12-400A交流接触器
交流接触器，适用于交流50HZ额定作电压至660V(个别等至1140V)、额定作电流至630A的电力线路中供远距离频繁接通和分断电路以，并适宜于与热断电器或电子保护装置组成电磁起动器，以保护电路或交流电动机可能发生的过负荷及断相。
四惠生产CJ12-400A交流接触器
四惠生产CJ12-400A交流接触器

二．产品结构特征

灭弧系统：系列不同容量等的接触器采用不同的灭弧结构。CJ20-10和CJ20-16为双断点简单开断灭弧室，CJ20-25为U形铁片灭弧，
CJ20-40～160在380V、660V时均为多纵缝陶土灭弧罩。CJ20-250及以上接触器采用强度耐弧塑料加装灭弧栅片制成的灭弧罩，其灭弧性能、分断能力均于产品。
产品的喷弧距离分规格和产品的体积与其他产品相比有较大幅度的下降，可减少成套箱体体积，节约原材料及安装面积。
电磁系统：CJ20-40及以下接触器用双E形铁心，迎击式缓冲；CJ20-63及以上由U形铁芯组成耐热硅橡胶缓冲。
CJ20-10的辅助触头可以意组合，只需改变触桥及少数零件即可，有五种组合：四常闭、三常闭常开、二常开二常闭、常闭三常开、四常开。
  三，电磁式交流接触器的结构和作原理
(1)结构：
接触器主要由电磁系统、触点系统、灭弧系统及其它分组成。
①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成分，依靠它带动触点的闭合与断开。
②触点系统：触点是接触器的执行分，包括主触点和辅助触点。主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。
③灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧可靠的熄灭，减少电弧对触点的损伤。为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。
④其它分：有缘外壳、弹簧、短路环、传动机构等。
(2)作原理：
当接触器电磁线圈不通电时，弹簧的反作用力和衔铁芯的自重使主触点保持断开位置。当电磁线圈通过控制回路接通控制电压(般为额定电压)时，电磁力克服弹簧的反作用力将衔铁吸向静铁心，带动主触点闭合，接通电路，辅助接点随之动作。
四， 交流接触器的选用与运行维护
(1)选用：
①主回路触点的额定电流应大于或等于被控设备的额定电流，控制电动机的接触器还应考虑电动机的起动电流。为了防止频繁操作的接触器主触点烧蚀，频繁动作的接触器额定电流可降低使用。
②接触器的电磁线圈额定电压有36V、110V、220V、380V等，电磁线圈允许在额定电压的80%～105%范围内使用。
(2)运行维护：①运行中检查项目：1)通过的负荷电流是否在接触器额定值之内；
2)接触器的分合信号示是否与电路状态相符；
3)运行声音是否正常，有无因接触不良而发出放电声；
4)电磁线圈有无过热现象，电磁铁的短路环有无异常。
5)灭弧罩有无松动和损伤情况；
6)辅助触点有无烧损情况；
7)传动分有无损伤；
8)周围运行环境有无不利运行的因素，如振动过大、通风不良、尘埃过多等。
