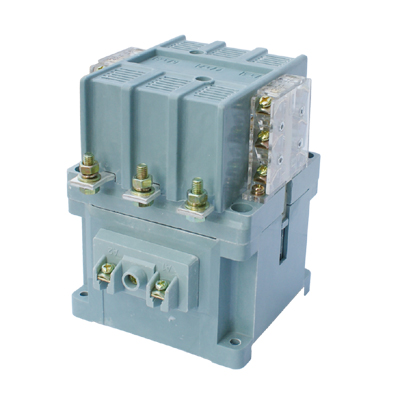

安装尺寸CJ40-400A交流接触器

乐清市四惠电器有限公司是长期专注于电工电气领域。本公司倡导“专业、务实、高效、创新”的企业精神，具有良好的内部机制。优良的工作环境以及良好的激励机制，吸引了一批高素质、高水平、高效率的人才。拥有完善的技术研发力量和成熟的售后服务团队。我们的宗旨是：“用服务与真诚来换取你的信任与支持，互惠互利，共创双赢！”我公司愿与国内外各界同仁志士竭诚合作，共创未来！公司地址:中国浙江温州乐清市乐清市盐盘工业区

适用范围

CJ40系列交流接触器主要用于交流50Hz（或60Hz），额定你自己也可以加作电压至660V（或1140V），额定作电流至1000A的电力线路中接通与分断电路，并可与适当的热继电器或电式保护装置组合成电磁起动器，以保护可能发生过载的电路。产品符合GB14048.4和IE60947-4-1等标准。

安装尺寸CJ40-400A交流接触器
产品型号及含义

辅助代号共由五分组成，根据需要按以下顺序选用：

分用字母“Y”表示般型，可以不写出“N”表示可逆型；

二分用1位数字表示主电路数：2、3、4、5分别表示2、3、4、5，3可以不写出；

三分用2位数字表示额定作电压：“06”表示660V，可以不写出。“11”表示安装尺寸CJ40-400A交流接触器1140V；

四分表示额定控制电源电压，用字母“AC”表示交流（50Hz），“DC”表示直流，字母后用额定控制电源电压的数值表示，但“AC380”可以不写出：

五分用字母“F”和2位数字表示辅助触头种类及数量，前位数字表示常开辅助触头对数，后位数字表示常闭辅助触头对数，但“F42”可以不写出。

注：该项包括两分：主触头数量、辅助触头数量。用数字分别表示，如下简图所示：

（-□□-□□）表示：主触常开数、主触常 闭数辅常开数、辅触常闭数。

正常作条件及安装条件

1、安装地点的海拔不超过2000m；

2、周围空气温度上限值不超过+40℃，下限值不低于-5℃；

3、安装地点的空气相对温度在温度为+40℃时不超过50％，在较低温度下可以有较的相对湿度，***湿月的月平均***低温度不超过+20℃，该月的平均相对湿度不超过90％。由于温度变化发生在产品上的凝露情况须采取措施；

4、与垂直面的安装倾斜不超过±5°；

5、污染等：3

6、在无显著摇动、冲击和振动的地方。

主要结构

CJ40-9～50交流接触器为正装直动式双断点结构，“E”型铁芯位于下，桥形双断点触头在其上面。磁轭及静触头分别固定在用缘材料制成的底座与躯壳上。衔铁和动触桥作为可动件能在躯壳中直线运动。附加的辅助触头，为立组件，可安装在接触器的或两侧。整个接触器可采用标准的“TH35”导轨行快速安装，也可采用螺钉行固定安装。

CJ40-63～1000交流接触器为开启式正装直动式双断点结构，辅助触头作为立组件安装在主触头的两侧，在电气上为分开的。铁芯为“U”型结构***性气隙。底座为铝合金压铸（CJ40-160A及以上），螺钉导轨安装。灭弧罩采用耐弧塑料加铁质栅片组成，具有分断能力，可靠性等优点。

订货须知

1、订购接触器时，需明下述各点：

a、产品的型号及基本规格代号；

b、主触头及辅助触头数量；

c、额定控制电源电压及频率，如有特殊要求时应说明；

d、订佛数量（台数）。

2、接触器的备件，可与产品同时订购。规定接触器的主动、静触头，辅助动、静触头、线圈为易损件。

订购时应明：

a、备件所属产品型号规格

b、订购线圈时请明额定控制电源电压及频率。
