JD16-GDJY-B M203534 轨道缘在线测试仪

电务系统发生的行车故障中大部份是由道岔和轨道电路故障引起，而轨道电路故障又大部份由缘破损、道床泄漏（轨道电路阻抗变小）、塞钉接续线接触不良引起。轨道缘在线测试仪

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

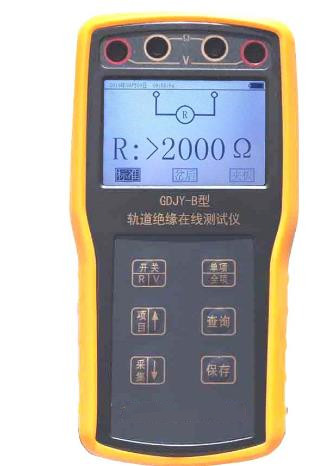

轨道缘在线测试仪
一、概述
电务系统发生的行车故障中大部份是由道岔和轨道电路故障引起，而轨道电路故障又大部份由缘破损、道床泄漏（轨道电路阻抗变小）、塞钉接续线接触不良引起。
轨道缘破损多数是由于电化学腐蚀、机械变位等原因引起的，轨道缘包括钢轨轨端缘、道岔安装装置缘、轨距杆缘等各种轨道缘。
在铁路信号设备日常维修工作中，需要判断轨道缘性能，目前主要通过测量轨道电压（比较法）来近似判断轨道缘两端的轨道电路设备和轨道缘本身（可能拆掉后缘并没破损，拆除后就不能再用，造成损失）的缘好坏，用万用表或兆欧表都无法直接在线进行测量，并估计缘破损情况。
采用在线测量判断轨道缘特性的好坏是提前预见故障发生、提前排除故障隐患的方法。为铁路电务部门与工务部门判定缘好坏的提供了检测手段。
二、测试范围
1、轨端（缘节）缘
2、采用数字表指示，表笔接触测试方式。
按键定义
GDJY ----B
系列
轨道缘
三、技术指标
1.工作环境：
环境温度：-20℃～50℃；
大气压力：74.8kPa～106kPa （ 海拔≤4500m ）。
2.可充电5号电池，可持续工作不低于10个小时。
3.测量范围：
在线缘阻抗：0Ω～2000Ω；
轨面交流电压：AC 0V～35V/（25HZ/50HZ/0-3000HZ）
4.测量度：    轨道缘在线测试仪
在线缘阻抗：0～100Ω时，（ -5.0%±1d）；＞100Ω趋势值
轨面电压： 2%±1d；
5.当测试缘阻抗小于 20Ω时仪表显示阻抗值变为黄色警示，小于 10Ω时仪表阻抗值变为红色警示,并发出报警声音，提醒工区人员及时处理。
6.可将段、站、工区、测试人、测试位置信息通过上位机管理软件编辑后下发到仪器中，在测试时可自动记录测试数据，测试完成可上传到上位机中，在上位机中可对各站测试记录进行数据管理，并可绘制年月日测试曲线，分析轨道缘劣化趋势，提出预防性维护措施。
7.采用抗跌落塑胶保护外套、封闭防水、防尘结构、可适应恶劣环境工作。
8.采用标准 USB Type-C 充电通讯接口，可储存 999 组坐标曲线数据。
