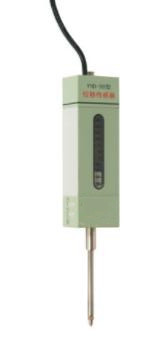

YHD-5/YHD-10 M349852 应变式位移传感器

基本工作原理是采用一般静、动态电阻应变仪常用的应变电桥原理 应变式位移传感器

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

基本工作原理 应变式位移传感器
基本工作原理是采用一般静、动态电阻应变仪常用的应变电桥原理，当任何机械量转为直线位移的变化量ΔL，推动机械传动机构，使双触头在可变电阻上产生一个相应的 的变化，为了测试出 的微小变化量，由位移传感器中特制的双线密绕的无感电阻组成了外桥电阻，组成为应变电桥，从而实现了机械量换成电量的目的，这种机械量（位移）转换成为电量的关系，可用通用的电阻应变仪关系式表达
应变式位移传感器
主要技术指标
序号
型 号
技 术 指 标
量程
（mm）
输出
(μ ε)
校正系数
（mm/με）
桥路电阻
(Ω)
半桥外形尺寸
(mm)
桥外形尺寸
(mm)
自 重
(g)
测量反力
(N)
1
YHD—1
0-1
500
0.002
30
100×25×25
100×38×25
100
1-1.5
2
YHD—2
0-2
1000
0.002
30
100×25×25
100×38×25
100
1-1.5
3
YHD—5
0-5
2500
0.002
30
110×25×25
110×38×25
110
1-1.5
4
YHD—10
±5
4000
0.0025
35
115×25×25
115×38×25
120
1.2-1.5
5
YHD—20
±10
8000
0.0025
35
135×25×25
135×38×25
130
1.5-2.0
6
YHD—30
±15
9000
0.003
47.5
155×25×25
155×38×25
140
1.0-2.0
7
YHD—50
±25
10000
0.005
75
205×38×25
205×38×25
150
1.0-2.5
8
YHD—100
±50
20000
0.005
75
305×38×25
305×38×25
250
1.0-3.0
9
YHD—200
±100
20000
0.01
150
505×38×25
505×38×25
350
2.0-3.5
10
YHD—300
±150
15000
0.02
300
710×38×25
710×38×25
600
2.0-3.5
11
YHD—400
±200
20000
0.02
300
910×38×25
910×38×25
700
2.0-3.5
12
YHD—600
±300
18000
0.0333
80
1330×50×40
1330×50×40
2500
8.0-10.0
13
YHD—1000
±500
20000
0.05
120
2130×50×40
2130×50×40
3300
15.0-20.0
