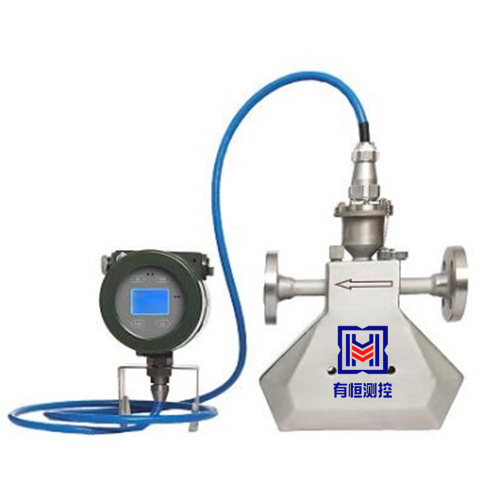

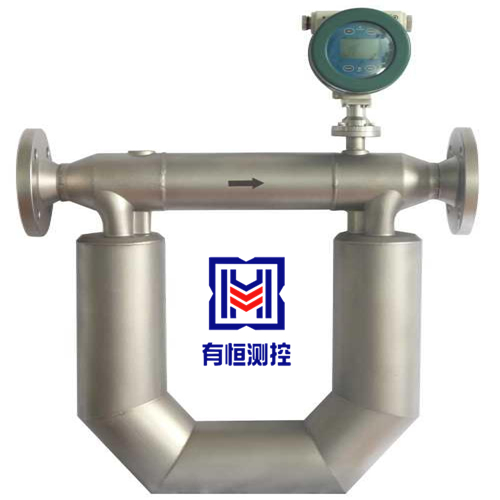

UHCMF系列原油科氏力质量流量计

UHCMF系列原油科氏力质量流量计是流量计中精度zui高、重复性的产品，采用的是先进的科氏力传感器，使用单台科氏力质量流量计就可直接测量质量流量、介质密度、温度，让用户更直接了解 流体的运行过程。

上海有恒测控技术有限公司位于上海市奉贤区，是一家集研发，生产制造和销售服务为一体的现代化企业。依靠精湛的技术，严格的管理制度，精细的制造工艺，稳定的产品质量，确保交期来赢得广大客户的信赖与好评，公司主要生产热式气体质量流量计、涡街流量计、电磁流量计、明渠流量计、涡轮流量计、金属管浮子流量计、椭圆齿轮流量计、超声波流量计、差压式流量计、超声波液位计、雷达料位计、磁翻板液位计、投入式液位计、压力差压变送器、扩散硅压力变送器、双金属温度计、温度传感器、压力表、智能流量积算仪、智能单光柱测控仪等系列产品。公司实力雄厚，重信用、守合同，并以核潜艇般的姿态，逐步朝着具有实力、专业、现代化的企业前进，以多品种经营特色和薄利多销的原则，赢得了广大客户的信任。

UHCMF系列原油科氏力质量流量计是流量计中精度zui高、重复性的产品，采用的是先进的科氏力传感器，使用单台科氏力质量流量计就可直接测量质量流量、介质密度、温度，让用户更直接了解 流体的运行过程。

UHCMF系列原油科氏力质量流量计工作原理：
科里奥利质量流量计质量测量的原理是牛顿第二定律F=Ma。当流体在振动管中流动时，将产生与质量流量成正比的科里奥利力[1]。当没有流体流过时，振动管不产生扭曲，振动管两侧电磁信号检测器检测到的信号是同相位的；当有流体经过时，振动管在力矩作用下产生扭曲，两检测器间将存在相位差。变送器测量左右检测信号之间的滞后时间，这个时间差乘上流量标定系数就可确定质量流量。

科里奥利质量流量计的密度测量原理是振动频率与流体密度的平方根成反比，通过测量振动频率确定流体密度。所以质量流量计即可实现对流体质量流量的测量，又可实现对流体密度的测量。

UHCMF系列原油科氏力质量流量计技术指标参数表

指标名称	技术参数
质量流量测量准确度	±[0.2% +(零点稳定度/瞬时质量流量×100%)]
质量流量测量重复性	±(1/2)×[0.2% +(零点稳定度/瞬时质量流量×100%)]
密度测量范围	0.2 g/cm3～3.5g/cm3
密度测量准确度	±0.002g/cm3
口径	DN1-DN150
温度测量范围	-60℃～+200℃
温度测量准确度	±1℃
电流输出	4mA～20mA
频率输出	0Hz～10kHz
批控继电器触点容量	24V/0.1A
批控继电器触点形式	常开（用户订货时说明，可改为常闭）





科里奥利质量流量计使用与维护

①流量计零点调整。待流量传感器充满被测流体后关闭传感器下游阀门，在接近工作温度的条件下调整流量计的零点。调整零点时保证下游阀门彻底关闭，确认不泄漏流体是非常重要的。如果调零时阀门存在泄漏，将会给整个测量带来很大误差。

②设置流量和密度校准系数。正确设置流量和密度校准系数流量计的工作十分重要。流量校准系数代表传感器的灵敏度及流量温度系数，灵敏度表示每微秒时差测量多大的流量。

(单位往往为克/秒)；流量温度系数表示传感器弹性模量受温度的影响程度。这些与流量计的测量准确度都有直接关系，密度校准系数代表传感器在0℃下管内为空气和管内为水时的自振周期(单位往往为微秒)及密度温度系数，显然这些与测量密度的准确度直接相关。

③使用中维护流量计正常工作。及时发现故障和排除故障对流量计正常工作很重要，实际工作中常见的有以下几种故障情况：

a.无输出：指有流量通过传感器而传感器没有信号输出；

b.输出不变化：虽然流量变化了，但输出保持不变；

c.输出不正常，输出随意变化，与流量的变化无关，即输出反常；

d.断续地有输出：断续输出，开始和结束都无规律，但当有输出时，输出信号能正确反映流量大小。
