气体科里奥利质量流量计

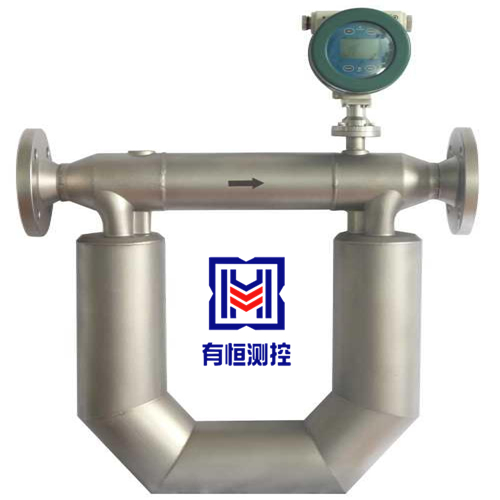

上海有恒测控UHCMF系列气体科里奥利质量流量计是依据科氏力原理及多变量数字处理测量技术开发的一种新型的高精度流量及密度测量仪表。实现流体质量流量的直接精密测量，而无需任何压力、温度、粘度、密度等换算或修正。其结构是由传感器单元和变送器单元两部分组成。

上海有恒测控技术有限公司位于上海市奉贤区，是一家集研发，生产制造和销售服务为一体的现代化企业。依靠精湛的技术，严格的管理制度，精细的制造工艺，稳定的产品质量，确保交期来赢得广大客户的信赖与好评，公司主要生产热式气体质量流量计、涡街流量计、电磁流量计、明渠流量计、涡轮流量计、金属管浮子流量计、椭圆齿轮流量计、超声波流量计、差压式流量计、超声波液位计、雷达料位计、磁翻板液位计、投入式液位计、压力差压变送器、扩散硅压力变送器、双金属温度计、温度传感器、压力表、智能流量积算仪、智能单光柱测控仪等系列产品。公司实力雄厚，重信用、守合同，并以核潜艇般的姿态，逐步朝着具有实力、专业、现代化的企业前进，以多品种经营特色和薄利多销的原则，赢得了广大客户的信任。

上海有恒测控UHCMF系列气体科里奥利质量流量计是依据科氏力原理及多变量数字处理测量技术开发的一种新型的高精度流量及密度测量仪表。实现流体质量流量的直接精密测量，而无需任何压力、温度、粘度、密度等换算或修正。其结构是由传感器单元和变送器单元两部分组成。

气体科里奥利质量流量计功能特点：

(1)科氏力质量流量计可直接测量质量流量，与被测介质温度、压力、密度、黏度变化无关。而其他各种质量流量计多采用间接测量方法，即先测得体积流量，再进行温度、压力、密度补偿后求出质量流量。
(2) 内部无可动部件，可靠性高；安装简单，无需前后直管段。
(3) 测量精确度高，可达±0.1%～±0.2%R；量程比宽，最高可达1:100。

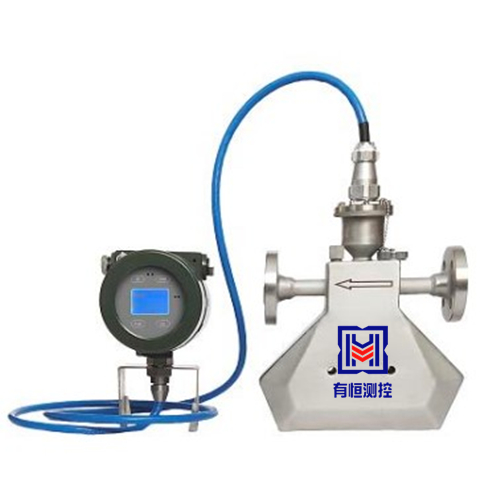

(4) 科氏力质量流量计可选分体型或一体型，液晶显示，防爆型，保温夹套型，可同时输出模拟信号，频率信号，RS485通讯接口。
(5) 科氏力质量流量计适用于各种液体，如腐蚀性液体、脏污介质、悬浮液、两相液体(液体中含气体量<10%体积)等。

气体科里奥利质量流量计选型技术参数

选型表

CMF

XXX

X

X

X

X

X

X

X

口径(mm)

公称通径

003~200















公称压力

0.6MPa

A

1.0MPa

B

1.6MPa

C

2.5MPa

D

4.0MPa

E

其他

F

连接方式

法兰

1

卡箍(卫生型)

2

螺纹

3

其他

4

精度

0.1

H

0.15

I

0.2

G

0.5

K

其他

L

介质温度

-200℃～200℃

6

-50℃～200℃

7

-50℃～300℃

8

其他

9

安装方式

分体

F

一体

W

其他

T

法兰标准及等级

DIN PN6

0

DIN PN10

1

DIN PN16

2

DIN PN25

3

DIN PN40

4

DIN PN60

5

ANSI 150#

6

ANSI 300#

7

ANSI 600#

8

JIS 5K

9

JIS 10K

A

JIS 16K

B

JIS 20K

C

JIS 30K

D

HG20592-2009 PN2.5

E

HG20592-2009 PN6

F

HG20592-2009 PN10

G



HG20592-2009 PN16

H

HG20592-2009 PN25

I

HG20592-2009 PN40

J

HG20592-2009 PN63

K

HG20615-2009 Class150

L

HG20615-2009 Class300

M

HG20615-2009 Class600

N

HG20615-2009 Class900

O

HG20615-2009 Class1500

P

GB9113-2010 PN2.5

Q

GB9113-2010 PN6

R

GB9113-2010 PN10

S

GB9113-2010 PN16

T

GB9113-2010 PN25

U

GB9113-2010 PN40

V

GB9113-2010 PN63

W

其他

X

传感器类别

高压型

P

高温型

T

低温型

L

保温型

K

标准型

空



科里奥利质量流量计使用与维护

①流量计零点调整。待流量传感器充满被测流体后关闭传感器下游阀门，在接近工作温度的条件下调整流量计的零点。调整零点时保证下游阀门彻底关闭，确认不泄漏流体是非常重要的。如果调零时阀门存在泄漏，将会给整个测量带来很大误差。

②设置流量和密度校准系数。正确设置流量和密度校准系数流量计的工作十分重要。流量校准系数代表传感器的灵敏度及流量温度系数，灵敏度表示每微秒时差测量多大的流量。

(单位往往为克/秒)；流量温度系数表示传感器弹性模量受温度的影响程度。这些与流量计的测量准确度都有直接关系，密度校准系数代表传感器在0℃下管内为空气和管内为水时的自振周期(单位往往为微秒)及密度温度系数，显然这些与测量密度的准确度直接相关。

③使用中维护流量计正常工作。及时发现故障和排除故障对流量计正常工作很重要，实际工作中常见的有以下几种故障情况：

a.无输出：指有流量通过传感器而传感器没有信号输出；

b.输出不变化：虽然流量变化了，但输出保持不变；

c.输出不正常，输出随意变化，与流量的变化无关，即输出反常；

d.断续地有输出：断续输出，开始和结束都无规律，但当有输出时，输出信号能正确反映流量大小。
