ZPA-100S 矿用粉尘时限自动洒水喷雾降尘装置

该装置主要用于煤矿井下进回风大巷,采掘工作面进回风巷道,车场,煤仓及其它需要对粉尘浓度设限喷雾降尘的场所,测定粉尘浓度,净化风 流,工作环境,保护工人健康.矿用粉尘时限自动洒水喷雾降尘装置

邹城市智烁机电设备有限公司位于“孟子故里”山东省邹城市境内，北依泰山、曲阜，东邻峄山，南傍微山湖，环境优美。东有京福高 速、104国道，北有兖州铁路、日东高 速、327国道，西有京沪铁路、京杭大运河，交通，便利。 本公司技术力量雄厚、具有，机加工设备、完善的质量检测手段和完整的质量管理体系，是山东省自主创 新模范企业、是煤炭行业及环 保机电设备生产单位。 公司主要产品： ZP-127、ZPR127、ZPC127、ZPS127型系列多功能自动洒水降尘装置，DFB20/7， DFH20/7矿用隔爆兼本质安，全型电动球阀，气体自动负压式采样器、GUR5、ZP-12R、ZP-12G，GUR9、型系列红外热释电光控传感器，KHP型全系列矿用带式输送机保护装置，GEJ系列跑偏传感器、GQQ5矿用烟雾传感器、矿用速度传感器、GUJ全系列堆煤传感器、GWD全系列矿用温度传感器、矿用本安型急停开关、KXB127矿用隔爆兼本安型语言报 警器、S Q全系列矿用机械调速无级绳连续牵引车所 有配件加工，JWB全系列矿用无级绳调速机械绞车所 有配件加工，ZWK-127、ZJK127矿用无级绳绞车保护控制装置及各种传感器，滚轮罐耳、GUD-20系列矿用本安型液位传感器、反冲洗/自冲洗式水质过滤器、矿用各种风门及风门电控装置、TDY-100型电缆拖挂单轨车、DKY3/6L型系列矿用信号灯、各种矿用传感器、SCZ型系列水射流降尘装置等产品畅 销全 国 各地，受到广大客户的认 可和赞誉。   我们将一如既往的坚持精益求精、质量优、诚信为本、用户至上的方针，以优的产品、优良的服务、与新老客户精诚合作、共创辉煌！

ZPA-100S型粉尘浓度chao限洒水降尘装置概述通用型号:ZPA-100S，ZPC127，ZPF127，ZPC12，ZPF127

ZPA-100S型粉尘浓度chao限洒水降尘装置（以下简称装置）,是在依托粉尘浓度传感器开发的,人性化矿用自动喷雾降尘装置。该套装置配接有GCG1000型粉尘浓度传感器,KXJPA-127S型矿用自动洒水降尘装置控制箱,ZP-12.5G矿用自动洒水降尘装置用光控传感器,DF15/10.0电磁阀,可以实现粉尘浓度chao限自动喷雾,测得的粉尘浓度值实时就地显示,可以单独自成系统使用,也可与矿井安 全监测系统联网使用,实现粉尘浓度在线监测。该装置主要用于煤矿井下进回风大巷,采掘工作面进回风巷道,车场,煤仓及其它需要对粉尘浓度设限喷雾降尘的场所,测定粉尘浓度,净化风 流,工作环境,保护工人健康.矿用粉尘时限自动洒水喷雾降尘装置

矿用粉尘时限自动洒水喷雾降尘装置
2 ZPA-100S型粉尘浓度chao限洒水降尘装置适应环境条件，矿用粉尘时限自动洒水喷雾降尘装置

2.1装置在下列环境中应能正常工作：

a）工作温度：0℃～40℃;

b）储存温度：－40℃～+60℃;

c）相对湿度：≤95

大气压力：86kpa～110kpa;

e）具有混合物及煤尘的煤矿井下。

2.2贮存温度：－40℃～＋60℃

3 主要技术指标

3.1 控制箱输入电压： 127V AC

3.2 电压波动范围: 标称值80～120。

4.结构特征及工作原理

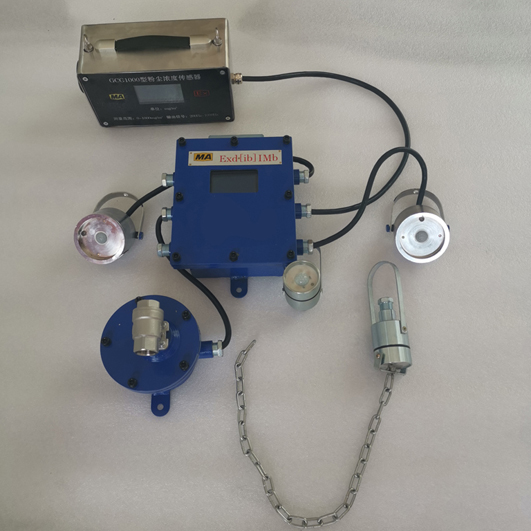

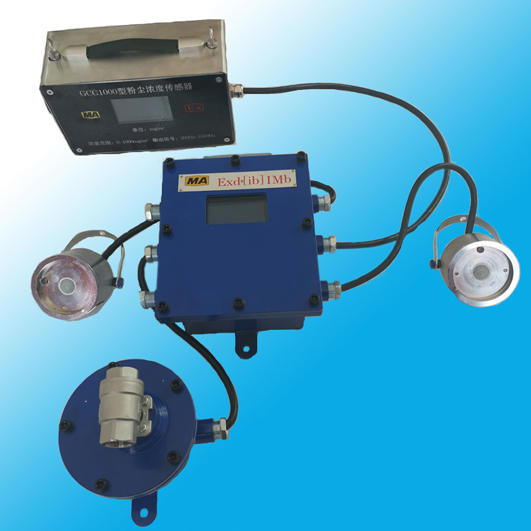

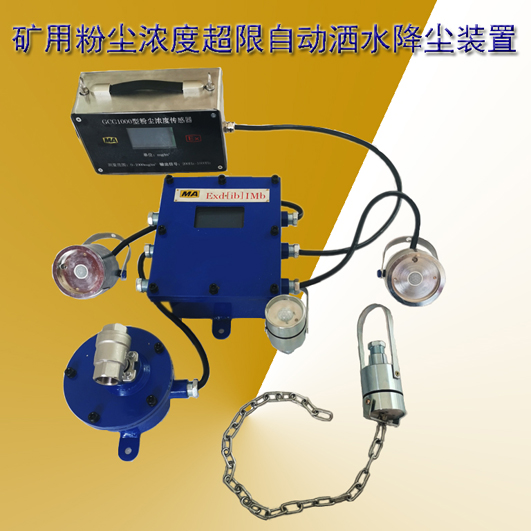

装置由矿用自动洒水降尘装置控制箱（以下简称控制箱）,GCG1000型粉尘浓度传感器,ZP-12.5G矿用自动洒水降尘装置用光控传感器,DF15/10.0 fangbao电磁阀（以下简称电磁阀）四部分组成（如图1所示,矿用电缆和喷雾装置为自选配件,监控分站为配接设备）。

本装置有两种使用方式,一种自成系统,另一种是与安 全监控系统联网。自成系统时粉尘浓度传感器与控制箱直接连接。如果是与煤矿安 全监控系统连网使用,则将粉尘浓度传感器连接结在监控分站上。

控制箱是本装置的主体,采用集成电路结构,由数字控制电路,热释电红外控制电路及继电器等组成。粉尘浓度chao过设定值后,控制箱通过继电器控制电磁阀的电源,从而控制其打开或关闭。当有人通过时,传感器感应人体发出的热量并转换成号,该信号输入到热释电红外控制电路,热释电红外控制电路通过继电器控制电磁阀的电源,从而控制其打开或关闭。

用户可根据矿井实际情况设置粉尘浓度chao限值, chao限喷雾时有人通过时,能自动停止或延时喷雾洒水,从而实现无人情况下巷道内根据粉尘浓度设定值自动喷雾洒水降尘的功能。

6.配套

6.1装置共有：

控制箱 1台

粉尘浓度传感器 1台

光控传感器 2个

电磁阀 1个

GCQ-3型水质过滤器 1个（备选）

喷嘴 5个
