ZT-04热电阻自动检定系统（-80℃-300℃）
【产品概述】
ZT-04热电阻自动检定系统（-80℃-300℃），是以计算机为核心，配以进口高精度六位半数字万用表，以及低电势扫描开关，主控箱等构成的测控系统。操作者可在中文Windows XP操作系统下方便地用鼠标进行全过程的操作。微机系统实时显示油槽、水槽的控温曲线、温度数值、以及检定时间等参数。系统完全按照现行国家计量检定规程进行数据处理，并能打印各种记录表格、检定证书，还可保留原始记录以备将来查阅。系统完全实现了低温热电偶和热电阻检定过程的全部自动化，即：自动控温、自动检定、自动数据处理、自动打印检定结果。使操作者的劳动强度大大降低，并提高了检定的工作质量。本装置还提供了该系统的认证程序以及数据文件管理程序，为操作者对系统的认证和检定结果的归档、检索和查询提供了方便。
【主要配置】
ZT-04智能化温度仪表检定系统主要有主控箱、进口6 1/2位数字多用表、微机系统、水槽、油槽、热工计量管理系统软件、测量导线和通讯导线等部分组成。（见图）

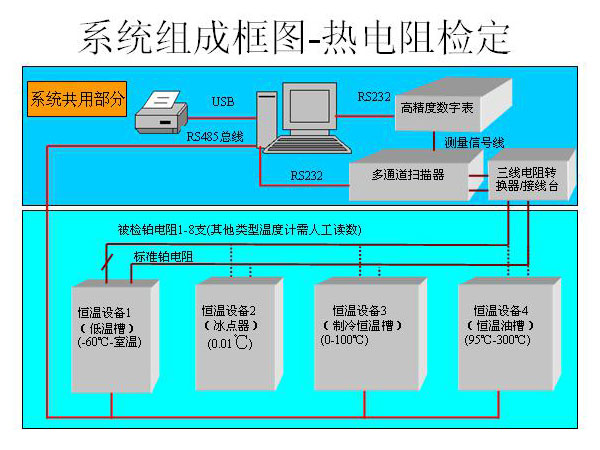

DY-01热电阻自动检定系统结构示意图
1、主控机箱
主控机箱由低电势扫描器/控制器、控温仪等子系统共同构成。采用日本进口的低电势镀银扫描开关，寄生电势小并且稳定；采用德国进口可控硅，并采用移相触发方式，控温稳定、抗干扰性强；数据线与仪器的连接采用瑞士进口的连接器件，连接器接触面镀金，接触电势小，连接可靠，比传统的接线柱方式接线快捷，方便；采用定做的双屏蔽电缆，数据传输稳定可靠，抗干扰性强。
2、数字表
数字表是本系统的标准电测仪器，采用美国进口6位半数字多用表，型号：吉时利2000。精度高，可靠稳定。
3、油槽
○ 温度范围：90℃～300℃；
○ 水平温场差：≤±0.01℃；
○ 垂直温场差：≤±0.02℃；
4、水槽
○ 温度范围：0～95℃；
○ 水平温场差：≤±0.01℃；
○ 垂直温场差：≤±0.01℃；
【规程规范】
该系统的检定程序严格按国家相关检定规程编写并执行ITS-90国际温标，满足相关标准及规程有：
○ JJG229--2010《工业铂、铜热电阻》；
○ JJG130-2004《工作用玻璃液体温度计》；
○ JJG978-2003《石油用高精密玻璃水银温度计》；
○ JJG310-2002《压力式温度计》；
○ JJG226-2001《双金属温度计》；
○ JJG1098-2003《热电偶、热电阻自动测量系统校准规范》。
【热电阻自动检定装置所用仪器配置清单及技术指标】
|
序号 |
名称 |
型号 |
技术规格及精度 |
|
|
1 |
低电势扫描开关 |
ZT-01 |
1、扫描开关采用机电一体化结构，开关机械式无源开关，采用步进电机躯动，处理器响应速度更快，可同时检定热电偶热电阻，寿命长、可靠性高；寄生电势小，仅0.2μV；一致性好。 |
|
|
2 |
专用检定软件 |
ZT-01 |
自主开发，完全自主知识产权，软件升级有保障 |
|
|
3 |
六位半数字万用表 |
KEITHLEY2000/E |
型号 |
2000 |
|
位数 |
六位半 |
|||
|
扩展通道 |
10 |
|||
|
直流电压 |
||||
|
灵敏度 |
100nV |
|||
|
读数 ≤ |
1000V |
|||
|
基本准确度 |
0.002% |
|||
|
比列测量 |
无 |
|||
|
直流峰值测量 |
无 |
|||
|
交流电压(TRMS) |
||||
|
灵敏度 |
100nV |
|||
|
读数 ≤ |
750V |
|||
|
基本准确度 |
0.05% |
|||
|
带宽 |
3Hz～300kHz |
|||
|
dB、dBm |
有 |
|||
|
频率、周期 |
有 |
|||
|
峰值/平均值/有效值 |
无 |
|||
|
AC、AC+DC |
无 |
|||
|
电阻(2/4线) |
||||
|
灵敏度 |
100μΩ |
|||
|
读数 ≤ |
120MΩ |
|||
|
基本准确度 |
0.008% |
|||
|
连通性测试 |
有 |
|||
|
二极管测试 |
有 |
|||
|
偏置补偿 |
无 |
|||
|
干电路 |
无 |
|||
|
恒流源 |
有 |
|||
|
开路检测 |
无 |
|||
|
直流电流 |
||||
|
灵敏度 |
10nA |
|||
|
量程 |
10mA～3A |
|||
|
基本准确度 |
0.03% |
|||
|
在线电流 |
无 |
|||
|
交流电流(TRMS) |
||||
|
灵敏度 |
1μA |
|||
|
量程 |
1A～3A |
|||
|
基本准确度 |
0.1% |
|||
|
带宽 |
3Hz～5kHz |
|||
|
一般特性 |
||||
|
接口 |
GPIB/RS-232 |
|||
|
读数保持 |
有 |
|||
|
数字I/O口 |
无 |
|||
|
读数内存 |
1024读数 |
|||
|
速度 ≤ |
2000读数/秒 |
|||
|
温度测量 |
热电偶 |
|||
|
仿真语言 |
8840/42、196/199 |
|||
|
随机附件 |
使用说明书、1751型安全测试线 |
|||
|
4 |
高精度制冷恒温槽 |
ZT-AZL10 |
工作温度范围（℃） |
-10～95 |
|
温度波动度（℃/10min） |
±0.01 |
|||
|
温度均匀度（℃） |
水平温场≤0.01℃；垂直温场≤0.01℃ |
|||
|
过度时间（min） |
≤10 |
|||
|
工作区尺寸（mm） |
Ф130×480 |
|||
|
槽体容积（L） |
18 |
|||
|
工作介质 |
低温时：无水乙醇;高温时（30℃以上）：软水或专用冷却液 |
|||
|
使用环境温度（℃） |
低于30 |
|||
|
总功率（kw） |
1.8 |
|||
|
电源（v/50hz） |
220 |
|||
|
外形尺寸（mm） |
750×550×1100 |
|||
|
内胆外壳材料 |
不锈钢发纹板 |
|||
|
5 |
高精度恒温油槽 |
ZT-AYC300 |
工作温度范围（℃） |
90～300 |
|
温度波动度（℃/10min） |
±0.01 |
|||
|
温度均匀度（℃） |
水平温场≤0.01℃；垂直温场≤0.01℃ |
|||
|
过度时间（min） |
≤10 |
|||
|
工作区尺寸（mm） |
Ф150×480 |
|||
|
槽体容积（L） |
23 |
|||
|
工作介质 |
201#甲基硅油 |
|||
|
使用环境温度（℃） |
低于35 |
|||
|
总功率（kw） |
3 kw |
|||
|
电源（v/50hz） |
220V |
|||
|
外形尺寸（mm） |
750×550×1100 |
|||
|
内胆外壳材料 |
不锈钢发纹板 |
|||
|
6 |
二等标准铂电阻 |
WZPB-2 |
使用温区：标准全温温度计：-189.3442℃-419.527℃ 外形尺寸：Φ7×480mm |
|
|
7 |
甲基硅油 |
201-50 |
1.进口，优良的耐高、低温性能，实用温度范围可达-60～+300℃。闪点＞300℃，挥发性低，温粘系数小，运动粘度≤300mm2/S(25℃)，表面张力小。 |
|
|
8 |
制冷液 |
|
制冷专用介质 |
|
|
9 |
电脑 |
联想 |
/ |
|
|
10 |
打印机 |
HP |
/ |
|
|
11 |
附件 |
信号线/石英管/固定块/高温棉等 |
||
