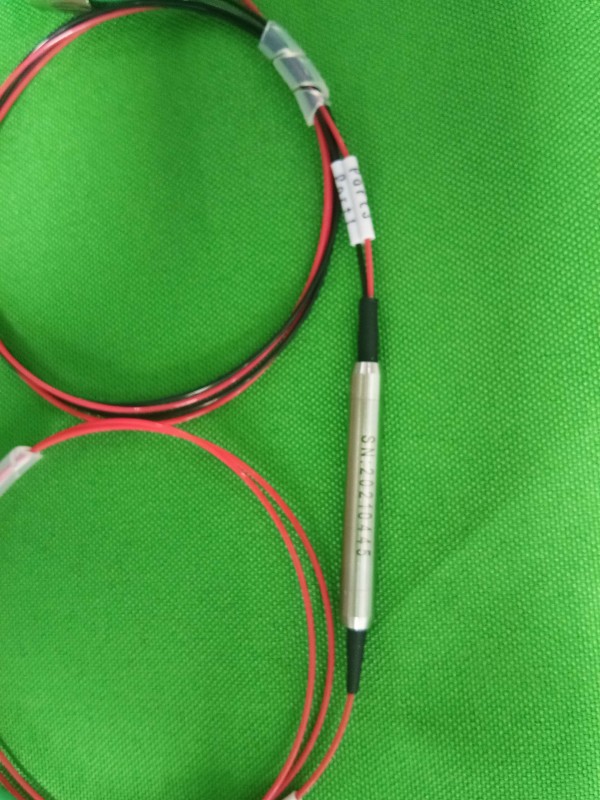

梓冠 光纤环形器

特性

应用

低插损

光纤放大器

高消光比

光纤传感

高稳定可靠性

光纤激光器

规格

单位

参数

端口类型

-

3 Ports

4 Ports

3 Ports

4Ports

中心波长

nm

1310 or 1550

1064

工作波长带宽

nm

±30

±5

典型插入损耗 23℃

dB

0.6

1.0

1.8

2.2

最大插入损耗23℃

dB

0.8

1.2

2.1

2.5

典型峰值隔离度 23℃

dB

50

30

最小隔离度23℃

dB

40

25

最小串扰

dB

50

最小回波损耗

dB

50

最大传输光功率(CW)

mW

300

最大拉力

N

5

光纤类型

-

Corning SMF-28 or Hi-1060 fiber

工作温度

°C

-5~+70

储存温度

°C

-40~+85

以上所有规格的损耗不包括连接头的损耗

ZG

中心波长

端口类型

尾纤类型

尾纤长度

连接器类型

1550=1550nm

1310=1310nm

3=3-Port

4=4-Port

0=250μm裸纤

1=900μm松套管

0=0.8m

1=1m

0=FC/UPC

1=FC/APC

2=SC/UPC

3=SC/APC

4=LC/UPC

5=LC/APC
