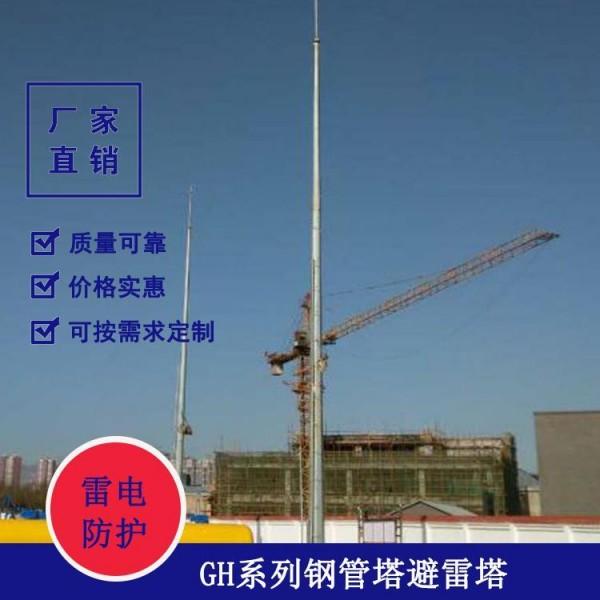

GH系列独立圆柱避雷塔

GH系列独立圆柱避雷塔1、施工结束后，需在避雷针底部法兰处四周C20细石混凝土保护帽，高200mm,向外做成斜坡。2、本构筑物设计使用年限为50年，设计安全等级为二级。3、避雷针用材不得使用Q235A钢。

陕西伟信防雷科技有限公司是一家专业从事防雷系统智能集成的高科技企业，主要承接陕西、甘肃、宁夏、新疆、内蒙古西北五省的防雷工程及检测业务。 总公司具有国家气象局颁发的防雷设计与施工双乙级资质，以及防雷检测甲级资质，团队师傅也都具备防雷设计与施工双重资质证书，公司自成立以来已先后完成防雷工程千余项，我们的服务遍布全国各地，我们的经验来自于各种项目：铁路防雷，油田防雷，通信基站防雷，电力变电站防雷，易燃易爆防雷，校园防雷，防雷，银行防雷，风力发电防雷，光伏发电防雷等，在众多领域均有样板工程。我们已成功解决大量的防雷难题，能够提供直击雷防护工程、感应雷防护工程、接地防雷工程等一系列防雷解决方案。

GH系列独立圆柱避雷塔

1.加工前对图中各构件及零件的数量、规格、用途等必须作核对，待确定无误后，方可开始加工。

2.施工图中材料表内的长度、节点板尺寸只作估料之用，施工时必须进行放样，并根据放样所需的尺寸进行下料加工。

3.避雷塔顶部采用不锈钢，其余部分采用Q235Bz，各管段之间连接分为法兰和插接连接两种，避雷针加工应严格遵照先行国标及各有关规程规范执行。除尖为无缝管外，其余管段一般采用钢板卷制成型的折弯管。

4.焊接件均为二级焊缝，均采用超声波检测，焊条E4303(注明者除外），焊剂431；焊接钢丝H08A，焊缝高度不小于对接材料的厚度，满焊。

5.避雷针管段部分除锈等级应达到Sa2,其余构件为St2.其质量要求应符合现行国家标准《涂妆前钢材表面锈蚀等级和除锈等级》的规定。

6.所有构件均采用热镀锌防腐，厚度不小于85um，必须镀锌质量对构件镀锌后产生的变形应进行校正，并尽量避免搬运过程中发生碰撞变形和镀锌脱落。

7.凡因烧焊或其它原因而是热镀锌层破坏处，焊缝处，均应除锈后补喷锌，再刷919罩面漆二度进行防腐处理。

8.针体分段长度不大于10m，无横向焊缝。

9.针体锥比为1/80左右。

10、加尽肋高度不小于螺栓直径的六倍。

GH系列独立圆柱避雷塔

1.避雷针安装时应采取可靠安全措施；整体安装，必须有可靠措施结构稳定和不导致变形，若分段安装，则应连接平整、顶紧；且螺栓要拧紧、插接到位。

2.避雷针各构件在安装前，必须对其构件质量进行检查，消缺后可进行。

3.避雷针连接段的上下管段对接时，折弯管直焊缝必须错开，错开的间距不小于200mm.

4.避雷针安装时要打临时拉线，基础强度达到设计强度的100%方可起吊安装。

5.避雷针钢管柱侧设置接地件。

6.针体出厂时各段挠曲度不大于段长的千分之五，安装时应注意。

7.各构件外形尺寸质量及安装完成后应按GB50205-2001，JGJ81-2002有关要求验收，镀锌检查应按《输电线路铁塔制造技术条件》（GB2694-2003)中各有关条款进行验收，并应提交相关的文件和资料。

GH系列独立圆柱避雷塔
