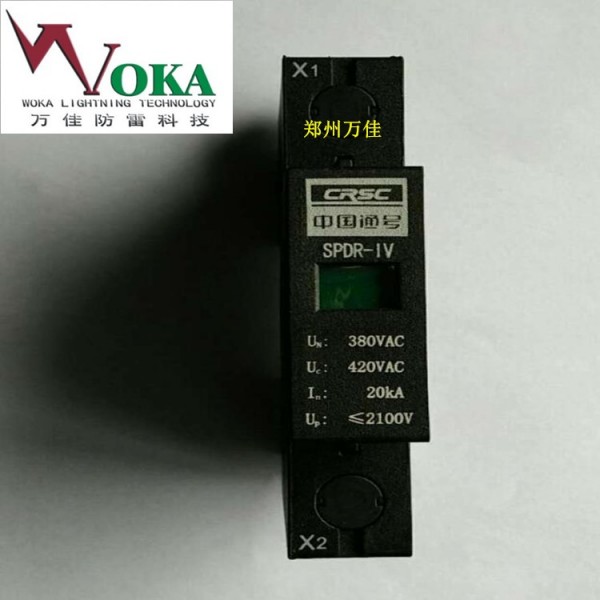

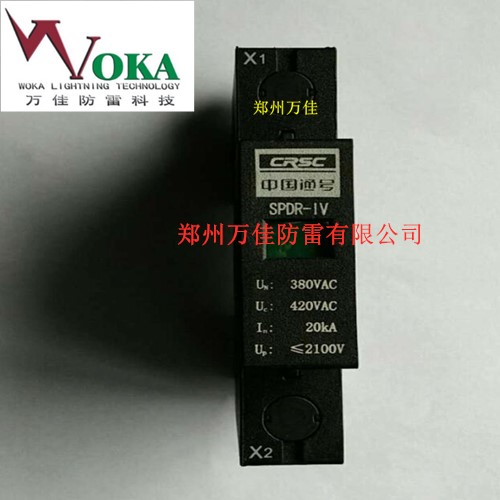

SPDR-IV-40 中国通号SPDR-IV-40铁路浪涌保护器

中国通号SPDR-IV-40铁路浪涌保护器万佳防雷

郑州万佳防雷检测公司拥有由国家气象主管机构颁发的防雷装置检测专项资质，同时拥有专业的防雷检测技术团队，专业的技术，专业的检测设备，高质量的服务，灵活的价格。另外，本公司是一家专注于防雷产品的研发生产、防雷工程设计施工、检测维护和技术咨询服务为一体的现代化高科技企业。公司产品涵盖了直击雷防护、电源线路浪涌保护、信号线路浪涌保护、接地降阻材料和SPD在线监测系统和智能型防雷综合检测等七大系列、一百多种品种。是国内防雷产品一站式采购、服务专业的制造供应商。

中国通号SPDR-IV-40铁路浪涌保护器万佳防雷

电气原理图

防雷保安器采用压敏电阻和放电管串联方式，见图2。

图2原理图

5安装维护

防雷保安器可应用于铁路设备的电源或铁路信号设备（频率小于3kHz）的横向保护（见图3）,也可应用于单根（见图4）或多根（见图5）信号线纵向保护，连接线缆应小于0.5m。如果安装位置无法满足连接线缆小于0.5m时，建议采用凯文接线（见图6）。本装置提供常开(NO-COM)、常闭(NC-COM)的开关接点(COM公用)作为遥讯接点（见图7），可用来远距离传送报警信号。遥讯接点为动合接点，负载电流≤100mA，交直流电压应不大于24V。应用示例如下：

图3横向保护接线示意图

图4单线纵向保护接线示意图

图5多线纵向保护接线示意图

图6“凯文”接线示意图

图7遥讯接线示意图

6使用方法及注意事项

6.1使用方法

6.1.1防雷保安器正常运行时，泄放模块窗口显示绿色(正常)。当某一泄放模块失效后，泄放模块窗口显示红色(故障)，此时需更换此模块。更换时只需抽出失效模块，插入新模块即可。

6.1.2定期紧固压线螺钉以保证压线连接可靠。

郑州万佳防雷有限公司专业生产销售各系列防雷产品。种类有：电源防雷器、信号防雷器、接地材料、避雷针、避雷塔。品牌有：德国OBO、盾、北京华铁、深圳科安达BVB、深圳铁创、广州华炜、广州圣科萨（山光社）、上海铁大、恒毅兴、中国通号SPDR等多种铁路地铁用防雷模块、防雷单元、防雷保安器。另有菲尼克斯、ABB、施耐德、英国Furse、MTL、艾力高、雷光、中光、地凯、普天、万佳、雷讯、雷科星、TOP、杜尔梅森、矛头等（其它未标注品牌有货，）。标价仅供参考，具体价格详询！
更多详情请咨询郑州万佳防雷薛红
