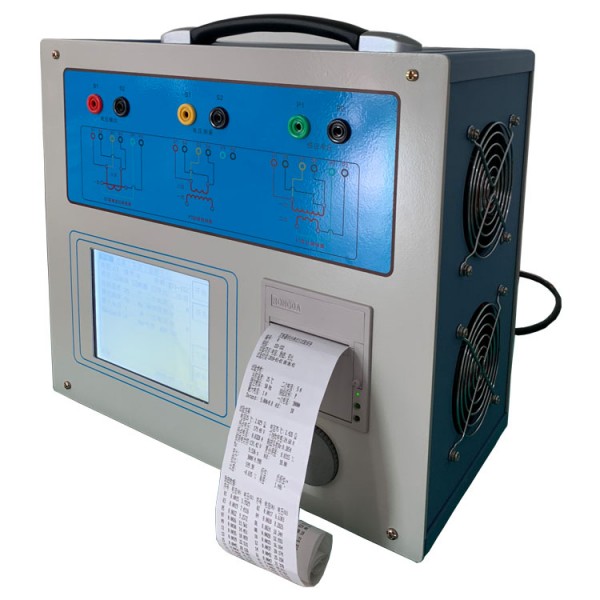

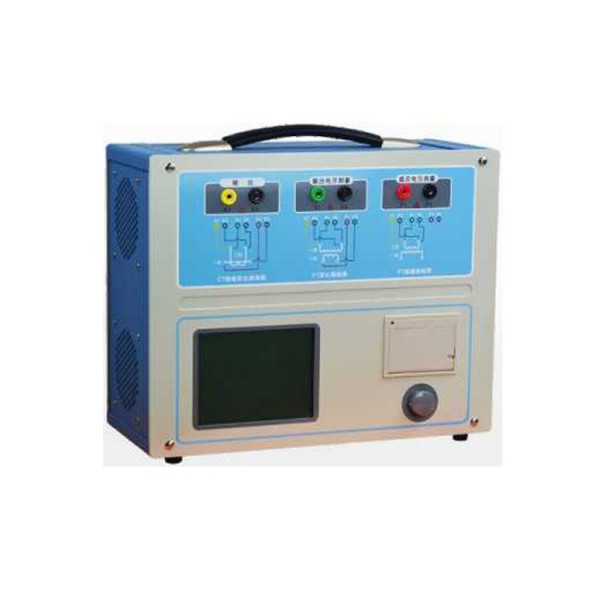

XHTX206 互感器综合特性测试仪

XHTX206互感器综合特性测试仪是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和FPGA、新的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率,是电力行

西安旭之辉机电科技有限公司依托西安电子科技大学，西安交通大学、重庆大学、西高所、武高所等众多科院研究所，主要为电力行业的发电、变电、供电、用电部门、科研机构与电力设备相关的生产服务企业，提供高压试验设备和检测仪器仪表，公司是集科研、生产、销售、服务为一体的科技企业。旭之辉公司以电力 行业的检测试验设备作为自己的核心支柱产业，以雄厚的科技实力，服务于电力事业的研究与发展，努力把公司建成科技、多元化的公司。 公司产品质量稳定，智能检测、外形坚固美观，操作人性化，是电力实验人员的助手，公司产品销往各地，设计众多行业，是快速检测电力设备故障，恢复生产供电的必备仪器，公司常年开展技术咨询服务，为用户解决实际困难，为用户提供经济实惠，便捷快速的测试方案和设备。 公司得到迅速发展壮大，创立了“旭之辉”品牌，在全国技术比武中屡次获胜。产品行销全球，在广大用户中赢得了良好的声誉。 旭之辉公司坚持“以人为本”的企业理念，“质量优良、服务周到、顾客至上、诚信为本”的方针，倡导“团结、创业、求实、创新”的企业精神。公司每一位员工全心全意为客户提供周到的服务；开拓新 技术产品是我们永恒的追求；管理现代化、产品智能化是我们的发展理念；倾全力打造电力检测试验设备制造行业的世界知名企业。

 XHTX206互感器综合特性测试仪是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和FPGA、新的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率,是电力行业用于互感器的专业测试仪器。
XHTX206互感器综合特性测试仪性能特点：
功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试。
现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。
可精确测量变比差与角差，比差最大允许误差±0.1%，角差最大允许误差±5min，能够进行0.2S级电流互感器的现场测试，变比测量范围为1~40000。
选配我司专用的升流器后，可输出180A的电流，方便现场通流测试。
基于先进的变频法测试CT/PT伏安特性曲线和10%误差曲线,输出最大仅180V的交流电压和12Arms(36A峰值)的交流电流，却能应对拐点高达60KV的CT测试。
自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
全中文动态图形界面，无需参考说明书即可完成接线、设置参数：动态显示参数设置，根据当前所选的试验项目自动显示其相关参数；动态显示帮助接线图，根据当前所选试验项目，显示对应的接线图。
5.7寸图形透反式LCD，阳光下清晰可视。
采用旋转光电鼠标操作，操作简单，快捷方便，极易掌握。
面板自带打印机，可自动打印生成的试验报告。
装置可存储1000组测试数据，掉电不丢失。
XHTX206互感器综合特性测试仪技术参数
测试用途 CT， PT
输出 0~180Vrms，12Arms，36A（峰值）
电压测量精度 ±0.2%
CT变比测量范围 1~40000
精度 1~2000精度<0.1%
2000~5000精度<0.2%
5000~35000精度<0.5%
PT变比测量范围 1~35000
精度 1~2000精度<0.1%
2000~5000精度<0.2%
5000~35000精度<0.5%
相位测量精度 ±5min
分辨率 0.5min
二次绕组电阻测量 范围 0~600Ω
精度 <0.5%±2mΩ
交流负载测量 范围 0~1000VA
精度 <0.5%±0.02VA
输入电源电压 AC220V±10%，50Hz
工作环境 温度：-10οC~50οC，  湿度：≤90%
尺寸、重量 尺寸365 mm×290 mm×153mm  重量<10kg
                           升流器
测试用途 通流测试
输入 0~180VAC
电流输出 0~180A 精度<0.2%
工作环境 温度：-10οC~50οC，  湿度：≤90%
尺寸、重量 尺寸200 mm×150 mm×170mm
重量<5kg
