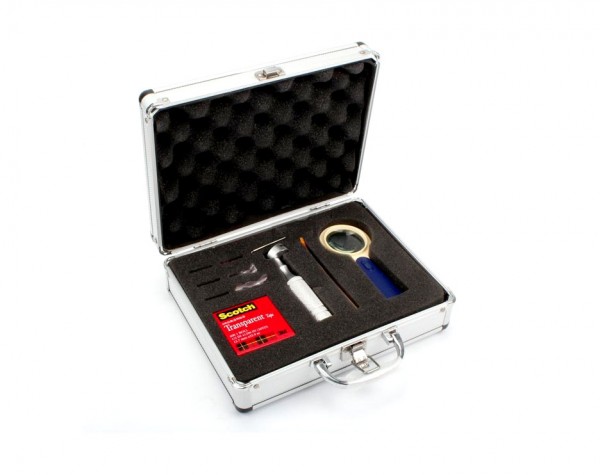

QFH划格法漆膜附着力试验仪

QFH划格法漆膜附着力试验仪产品简介：根据ISO2409-1992标准设计制造的。适用于GB/T9286-98、BS 3900 E6/ASTM D3359。

河北泰斯特建筑仪器制造有限公司位于河北省沧州市,集科研、开发、制造、经营于一体 ，是工程试验仪器专业制造实体,是经北京市科委认定的高新技术企业。公司主要生产混凝土、 水泥、沥青、砂浆、防水材料、建筑节能、油漆、涂料、钢筋、路面等试验仪器上百种产品,同 时经营上海,无锡,天津,浙江,山东等各大厂家的优质试验仪器.为各检测中心,公路,铁路,建材企 业,大学院校,市政单位供应全套的检测仪器,提供*的售前,售中,售后服务,发货及时,质量过硬, 所售产品保修1-3年,终身服务.公司竭诚欢迎国内外客商光临惠顾，愿与各界朋友真诚合作，携手共赢。

QFH划格法漆膜附着力试验仪



QFH划格法漆膜附着力试验仪产品简介：

根据ISO2409-1992标准设计制造的。

适用于GB/T9286-98、BS 3900 E6/ASTM D3359。

QFH划格法漆膜附着力试验仪特点：

用于均匀划出一定规格尺寸的方格，通过评定方格内涂膜的完整程度来评定涂膜对基材附着程度，以‘级’表示。它主要用于有机涂料划格法附着力的测定，不仅适用于实验室，也可用于各种条件下的施工现场。

用途：该仪器主要适用于有机涂料划格法附着力的测定。不仅适用于实验室，也可用于各种条件下的施工现场。

QFH划格法漆膜附着力试验仪工作原理和适用范围：

该仪器以一定规格的工具，将涂层做格阵图形切割并穿透，划格完成的图形按六级分类，评定涂层从底材分离的抗性。

QFH划格法漆膜附着力试验仪技术指标：

多刃切割刀间距分别为：1+0.01mmL，2+0.01mm，3+0.01mm。

多刃切割刀齿顶直线度分别为：≯0.003mm≯0.006mm。

多刃切割刀工作齿尖宽度：≯0.05mm。

刀齿间距：

1mm刀片:漆膜厚度：60um以下

2mm刀片:漆膜厚度：120um以下

3mm刀片:漆膜厚度：120um以上

QFH划格法漆膜附着力试验仪操作与使用方法：

试片必须按ISOR1514及ISO2808的规定制备。

将试片放置在有足够硬度的平板上。

手持划格器手柄，使多刃切割刀垂直于试片平面。

以均匀的压力，平衡的不颤动的手法和20-50mm/S的切割速度割划。

将度片旋转90°，在所割划的切口上重复以上操作，以使形成格阵图形。

用软毛刷测格阵图形的两对角线轻轻地向后5次，向前5次的刷试片。

试验至少在试片的三个不同位置上完成，如果三个位置的试验结果不同，应在多于三个位置上重复试验，同时记录全部结果。

如需更换多刃切割刀，可用螺丝刀将刀体上两个螺丝旋松，换上所用的刀，把刀刃口部位贴向手柄一侧，将螺丝旋紧。

QFH划格法漆膜附着力试验仪注意事项：

所有切口应穿透涂层，但切入底材不得太深。

如因涂层过厚和硬而不能穿透到底材，则该试验无效，但应在试验报告中说明。

在特殊情况下或有特殊要求时须配合胶带法测定。胶带一般是25mm宽的半透明胶带，背材为聚酯薄膜或醋酸纤维。将胶带贴在整个划格上，然后以最小角度撕下，结果可根据漆膜表面被胶落面积的比例来求得。

试验应在温度23±2℃和相对湿度50±5％中进行。

本页产品地址：http://www.geilan.com/sell/show-9046056.html
