SCD-2100-G14 电压输出压力传感器

电压输出压力传感器SCD-2100-G14是胜脉电子专门为水泵、空压机、工业控制设计的一款低成本压力传感器，具有良好的防水性能，体积小，性价比高，易于安装。外壳采用304不锈钢，有良好的密封性、耐腐蚀性能。

凯跃（天津）测控技术有限公司(Kyue Measurement & Control)是专注于气密检测、液体压力流量测量控制、自动化检测、测试设备、仪器仪表、无线智能控制、过程控制成套、非标智能设备研发、制造及进口产品代理销售服务于一体的科技技术公司。
公司推崇“一站式过程自动化控制解决方案”理念，为用户提供科学的自动化仪表解决方案和及时优质的售前咨询和售后服务。在充分吸收国内外技术的基础上，结合客户的实际需求，以的产品质量和精湛的技术服务得到了用户的一致好评，并且得到了国内外很多行业领域的大，中，小型企业及各类研究设计院，多所高校的长期合作与认可。如今，产品广泛已应用于石油化工、环境工程、污水处理、冶金、能源、汽车、医疗制药、科研院校、核电等领域。

电压输出压力传感器电压输出压力传感器电压输出压力传感器
描述

SCD-2100-G14是胜脉电子专门为水泵、空压机、工业控制设计的一款低成本压力传感器，具有良好的防水性能，体积小，性价比高，易于安装。外壳采用304不锈钢，有良好的密封性、耐腐蚀性能。



特性

1. 工作电压5±0.5V
2. 输入电压范围：正向10V，反向30V
3. 过载压力6倍（60Bar）
4. 常温综合精度1.0%



优势

相比于普通陶瓷压力传感器，我司做了多项改进，使之更能满足水应用

1，外壳：采用304不锈钢，具有良好的耐腐蚀性

2，防冲击：采用进口陶瓷基体，可耐受6MPa的压力，有效防止水锤的影响

3，防潮：采用4点式陶瓷结构，防止PCB在潮湿环境下输出受影响

4，电路防水：PCB采用防水措施

5，密封：采用内部径向密封，提高了密封的可靠性

6，接头：采用我司设计的直出密封接头，减小了体积，同时有很好的密封性

7，EMC:采用优秀的电路设计，外壳屏蔽，线缆屏蔽，有效降低马达工作及起停带来的强电磁干扰



极限参数

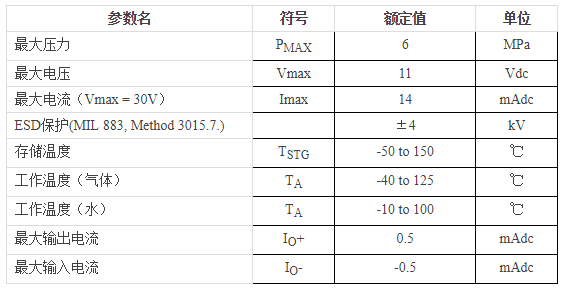

表1. 最大额定值



传递函数和输出特性图

1. 传递函数

VOUT =Vs×(0.0008×PIN+0.1)±(压力误差×温度误差因子×0.0008×Vs)

       式中，Vs为芯片供电电压值，单位Volts。

                PIN为压力值，单位为kPa。



2）温度特性

   注：温度误差因子在-10~0℃和70~100℃之间是线性的。



注：1，线采用传感器专用线缆，耐高低温，防老化，耐酸碱及多种有机溶剂，线长250mm，屏蔽线，3芯，每芯0.2平方毫米，总线径4.8~5.0mm.

2，端纽采用我司开模定制的直出线接头，可承受50N拉力。过大拉力会造成断线或端纽损坏。



订购须知

SCD-2100-G14是我司通用批量型号，如有其他参数，请联系我司。
