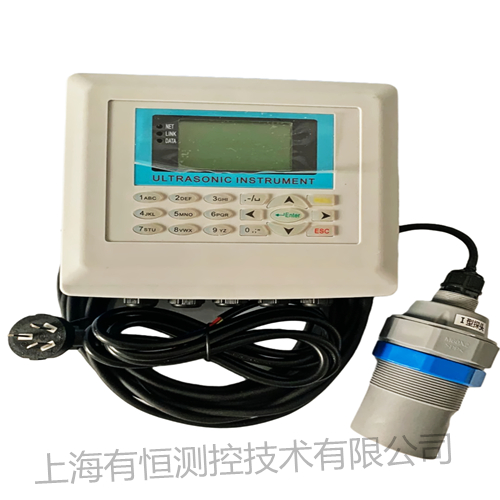

UHMQ-F 山东菏泽明渠流量计

山东菏泽明渠流量计——明渠流量计的工作原理利用超声波技术，通过测量液位高度，再通过仪器内部的微处理器来计算流量。由于非接触式测量，明渠流量计可以在恶劣的环境中使用。明渠流量计计在微机控制下，实现超声波的收发。根据传输时间，计算明渠流量计与被测液位之间的距离，得到液位。由于液位与流量之间存在一定

上海有恒测控技术有限公司位于上海市奉贤区，是一家集研发，生产制造和销售服务为一体的现代化企业。依靠精湛的技术，严格的管理制度，精细的制造工艺，稳定的产品质量，确保交期来赢得广大客户的信赖与好评，公司主要生产热式气体质量流量计、涡街流量计、电磁流量计、明渠流量计、涡轮流量计、金属管浮子流量计、椭圆齿轮流量计、超声波流量计、差压式流量计、超声波液位计、雷达料位计、磁翻板液位计、投入式液位计、压力差压变送器、扩散硅压力变送器、双金属温度计、温度传感器、压力表、智能流量积算仪、智能单光柱测控仪等系列产品。公司实力雄厚，重信用、守合同，并以核潜艇般的姿态，逐步朝着具有实力、专业、现代化的企业前进，以多品种经营特色和薄利多销的原则，赢得了广大客户的信任。

山东菏泽明渠流量计——明渠流量计的工作原理利用超声波技术，通过测量液位高度，再通过仪器内部的微处理器来计算流量。由于非接触式测量，明渠流量计可以在恶劣的环境中使用。明渠流量计计在微机控制下，实现超声波的收发。根据传输时间，计算明渠流量计与被测液位之间的距离，得到液位。由于液位与流量之间存在一定的比例关系，可根据计算公式得到液体流量Q。

明渠非满管流量计是采用多普勒速度面积法原理的非满管流量计。为明渠和非满管等领域的流速和流量测量而设计，其原理是采用超声波多普勒原理测量流体流速，通过压力和超声波传感器测量液位，计算仪可以设置20个点坐标模拟堰槽外形尺寸得出截面积，从而测量并监测流量。

山东菏泽明渠流量计特点如下：

（1）超声波非接触式液位测量，完全不影响流速，液位测量准确是理想的液位仪。
（2）探头功耗低，安装简便，易定位，广泛应用于与河流，供水，工厂、城市排污管道等相关领域。
（3）适用量水堰槽类型宽，包括薄壁直角三角堰，矩形堰，巴歇尔槽等。
（4）操作简便，无需进行信号输入标定。只需设置简单参数即可使用。
（5）流量积算仪带历史流量计录功能，可计录过去60小时、30天、12个月、10年的流量数据，并可通过SD卡实时记录数据。
（6）仪表控制功能全面，四路继电器信号输出，易连接常用执行机构（电动机，报警器等）；
（7）根据工况要求，探头可选IP68、防腐、防爆、小盲区高精度型、超低功耗、大量程等特殊型号产品；

山东菏泽明渠流量计技术选型参数如下：

（1）累计流量范围：0~9999999（满8位清零，同时累计次数加1，流量单位根据设定）；瞬时流量范围：10L/s～10m3/s （由配用的量水堰槽的种类、规格确定）

（2）流量精度：5%

（3）探头测距范围：2m、5m、8m、10m（标配为2m，根据现场工况,可选高精度小盲区型也可以选择更大量程型）

（4）探头盲区：0.3--0.5m（与量程而不同）

（5）测距精度：±0.25%F.S（示探头而定）

（6）显示：中文3吋ＬＣＤ

（7）液位分辨率：1mm

（8）键盘：16位键盘操作；

（9）信号输入：换能器（标配）、4～20mA、0～20mA、1～5V、 0～5V、RS485

（10）可选信号输出：一路或两路4-20mA（标配一路4-20mA，换能器输入时只有一路）RS485/232（支持Modbus协议）（标配）4通道继电器输出（继电器触点容量:AC:5A 250V DC:10A 120V）

（11）工作电压：AC220V或DC12~24V

（12）功耗：<3W

（13）仪表材质：主机材质ABS、传感器材质ABS

（14）主机外形尺寸：240mm×184mm×110mm；

（15）传感器外形尺寸：Φ65mm×119mm×G1 1/2(3m量程)、Φ74mm×137mm×M60(5-15m量程)、Φ109mm×194mm×M30(20-30m量程)；

（16）传感器安装接口：G1 1/2(3m量程)、M60×2（5-15m量程）、M30X1.5（20-30m量程）

（17）传感器线缆：10m屏蔽线缆（可定制任意长度）

（18）工作环境：常温、常压
