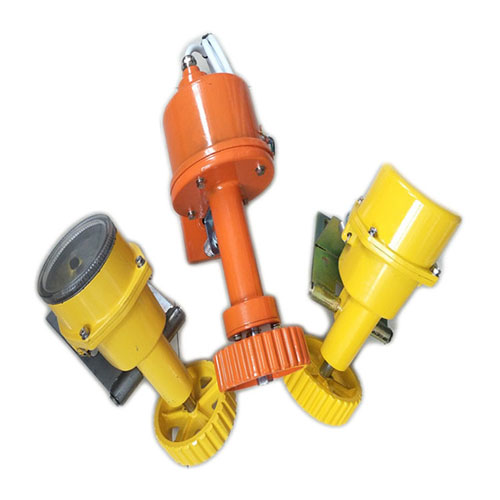

JH-DH-II 矿用本安型打滑开关

JH-DH-II矿用本安型打滑开关工作原理 当触轮随胶带机运行而旋转时而带动机内的脉冲盘，在脉冲盘旋转时传感器的磁应信号输入到控制电路中去，经放大整形后进行计数。其计数值与预置数比较，判断胶带的带速，即：正常速度、打滑或超速等等。同时执行电路输出相应的开关信号。

湖北杭荣电气有限公司

JH-DH-II矿用本安型打滑开关

简介：

打滑开关工作时，通过胶带带动触轮，使触轮反应出胶带的实际带速，触轮带动检测器内传动轴，使产品内部继电器工作，继电器工作主要是由轮片切割光电信号，由内设固定数值与实际值产生对比数值从而产生通断信号，完成检测带速工作，如果胶带速度与主滚筒速度不同步并下降到正常带速的20-30%时，接点通断信号发生变化，重新输出一组信号给控制室，警示工作人员胶带已处于严重打滑状态。

概述

    本机用于对输送机带速进行线性检测的新型装置，对带速进行实时监测，已广泛应用于输送系统中的胶带上，为胶带机的安全运行提供了可靠的检测手段。

配置参数：

输入电源：AC220V/380v

触点形式：三点式一开一闭两组

输出容量：AC500V/2A

适用带速：0.5-3.5米/秒

触点寿命：不大于10万次

打滑率：25-30%(可依用户要求而定）

安装方式：上运皮带的下面，滚轮紧压皮带

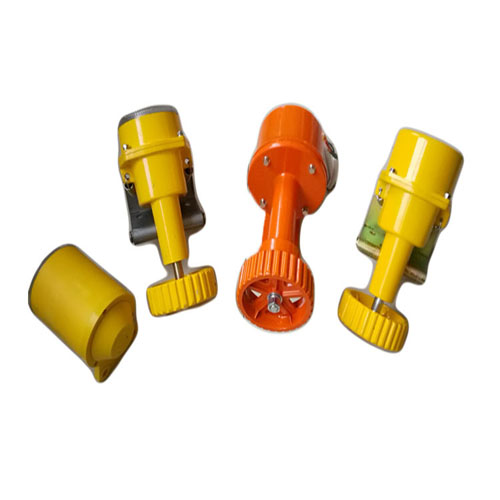

JH-DH-II矿用本安型打滑开关

技术指标:

1、工作电源：AC220V                   频率：50-60Hz

2、温度范围：-20℃~+70℃

3、触点容量：240V/AC，3A，输出值一组常开，一组常闭

4、检测距离：从检测器到感应块之间 距离Sn：20mm

5、启动延时：约10秒钟

结构特点

1、机由触轮、脉冲盘、电子脉冲开关、壳体等组成，触轮采用铸铁铸造，表面铣槽以耐磨护打滑作用。壳体采用铝铸造，联接处配有密封圈即使本机减轻重量与较好防水性能。

2、机内开关采用常闭型、若带速低于80%既可跳闸或停机。

安装与使用

    本机安装在输送机胶带的下面，安装后应保证胶带有料情况下使打滑检测器与胶带面平行，同时胶带无料运转时检测器触轮与胶带面应可靠接触
JH-DH-II矿用本安型打滑开关
