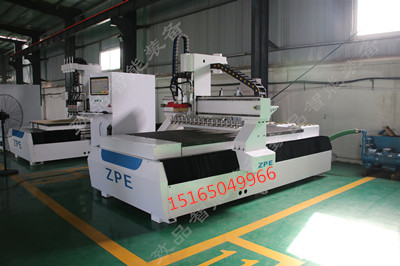

ZN-2512T1 单工位直排换刀加工中心介绍

单工位直排换刀加工中心介绍1 直排换刀加工中心机床的龙门件采用加强钢结构件，内腔采用内置加强筋结构，采用矩管焊接结构形式，并经热处理，抗扭、抗弯，具有较高的钢性，预防随使用年限的提升导致龙门件变形扭曲。

山东致品智能装备有限公司是一家集新产品研发、规模化生产、品牌化销售于一体的高新技术企业。公司长期致力于智能化无人工厂，自动化木工设备及数控设备研发和制造。公司产品涵盖自动化生产工程组，板式家具生产线设备、数控加工中心系列，数控钻孔中心系列、全系列五轴立体化加工中心、数控裁板锯系列、镂铣加工中心系列等机械设备。致品装备是木工数控设备行业中国代表性企业，ZPE的核心竞争力是际市场，国外市场行业总占有率10%，产品远销世界98个国家和地区。

单工位直排换刀加工中心介绍
一、直排换刀加工中心主要技术参数：

1 XYZ分辨率 mm 0.02mm/300

2 XYZ轴重复定位精度 mm 0.03

3 XYZ轴工作行程 mm 1300x2500x220

4 工作台尺寸 mm 1300*2500

5 直排换刀加工中心最大工作负重 kg 1500

单工位直排换刀加工中心介绍

二、基础生产工艺特点介绍

龙门：1 直排换刀加工中心机床的龙门件采用加强钢结构件，内腔采用内置加强筋结构，采用矩管焊接结构形式，并经热处理，抗扭、抗弯，具有较高的钢性，预防随使用年限的提升导致龙门件变形扭曲。

2 横梁安装直线导轨基准面加焊带钢并经过五面铣精铣攻丝，具有较高的接触精度，以及固定螺丝的精准定位，攻丝为通孔，加大连接深度，提高轨道固定稳定性。

3直排换刀加工中心龙门下方立柱分两个部分，一为机械力学设计大梯形钢板支撑的主件，以及立柱与龙门连接处的结构附件，两部分均有五面铣精加工而成，经由校正检测，可确保整体龙门件与床体工作面的平行。

4直排换刀加工中心应用新式笼式构架机身，床体上下两部均有拉伸支撑杆，截面均为三角加强结构，符合几何受力方向原理，增加机身自重，减少机身内部变形以及运行震动提高基础稳定性。

5直排换刀加工中心床身安装直线导轨以及传动齿条的基准面经过五面铣加工中心铣平攻丝而成，具有较高精度的接触精度。采用高强度螺栓固定，定位点五面铣找准攻丝，提高整个固定位的精准度以及螺栓稳定性。
单工位直排换刀加工中心介绍
