双主轴加排钻包数控开料机
一、设备介绍

双主轴加排钻包开料机，顾名思义就是具有两个主轴加一个排钻包的开料设备，两个主轴分别负责划槽、开料，通过气缸切换实现自动换刀，5 + 4 垂直钻包实现了快速打孔功能，加工过程中自动切换，速度快、精度高。双主轴排钻开料机能够实现对板材的自动开料、自动打孔、自动划槽、自动推料功能，由于拥有一个5+4钻包，可以实现相邻位置打孔，非常适合衣柜橱柜等柜体加工。

本机是一款经济型、高性价比的数控开料机，可以加装排钻包可以实现自动定位、打孔、开槽、优化开料于一体，是传统板式家具企业进入现代化、数控化生产入门级设备；

二、产品性能介绍

1.ZN-2512D双主轴+排钻孔料专机是一款性价比较高的孔料专机。采用人工辅助上料，脚踏定位气缸定位，主轴1开槽，主轴2开料，9垂直排钻打孔，自动推料相结合。打孔速度快，组合钻可直接由优化软件程序控制方便快捷，有效提高生产效率，强大的兼容性可与多种设计拆单软件无缝对接；广泛用于板式家具行业的衣柜，橱柜的打孔、开槽、开料等领域。

2.本机采用模块式设计，可选择M6单机，M6双工位，M6自动上下料三种形式，更方便为客户提供选择。

3.采用200x250mm厚壁大方管支架结构，工美学外观设计结构，回火或震动时效处理，进口五面体金属加工中心进行高精度铣削加工；

4.采用侧挂式，单边双滑块设计结构，运行平稳，齿条导轨全防尘设计结构。

5.台湾新代数控系统，进口伺服电机，减速机，齿条，导轨，性能稳定，操作简单，普通人经简单培训即可完成操作，无需专业知识。

6.采用真空吸附台面设计，可吸附不同尺寸的板材，最小开料板件宽度可达25mm；设有加工，推料除尘功能可降低人工强度，提高生产效率，降低生产成本，提高产品标准化程度。可选加自动下料平台。

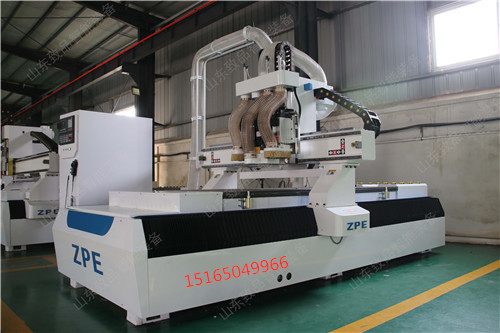

致品ZN-2512D双工序加排钻包数控开料机
双主轴加排钻包数控开料机

三、性能参数及配置

1.设备具备的功能：做橱柜门板衣柜门板，打垂直孔，拉槽，开料

2.XYZ工作行程：    1300*2500*220mm

3.空行雕刻速度     80000mm/min

4.最大雕刻速度     20000mm/min

5.重复定位精度     ±0.02mm

6.兼容软件         Artcam，type3，CAD制图，CDR，精雕，文泰等软件

7.雕刻指令         标准G代码, u00, mmg, plt

8.软件运行环境     Windows98/2000/XP/WIN7 32位

9.外观尺寸         2750*3200mm

10.机床材质       整体钢结构，加厚床身（本工厂焊接），8mm厚方管，五面铣加工

11.龙门            大钢板龙门

12.台面       真空吸附台面，双层台面，带定位气缸，11kw水冷真空泵

13.控制系统      台湾新代工业系统

14.排钻包        5+4垂直打孔钻包，台湾普登品牌

15.驱动电机      XYZ三轴采用台湾台达伺服电机1.0kw及配套驱动器

16.减速机        法国摩多利减速机/日本新宝减速机

17.传动方式      XY轴高精密台湾柯泰研磨级斜齿条传动，Z轴台湾PMI滚珠丝杆传动

18.变频器        上海富凌变频器

19.导轨          台湾进口直线方轨银泰PMI25

20.除尘          带双筒吸尘器7.5kw
双主轴加排钻包数控开料机
