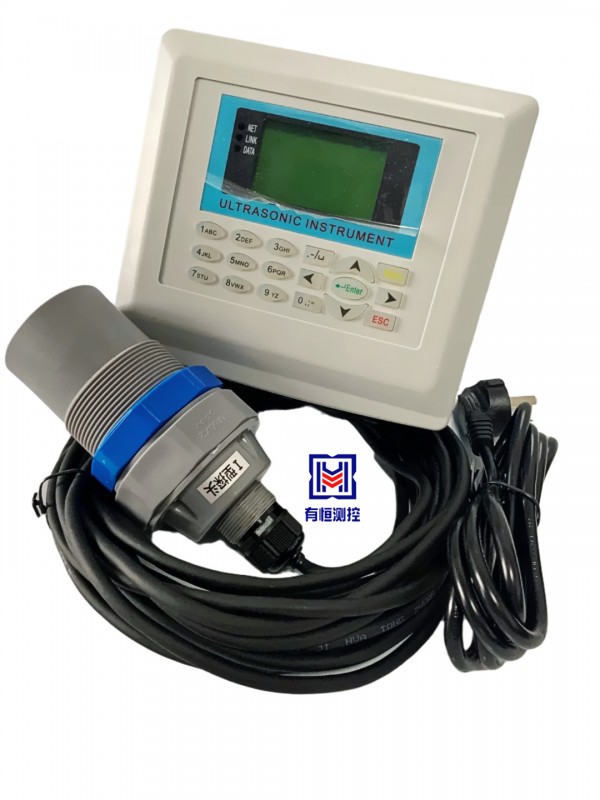

污水用明渠流量计以流速-水位运算法为基础，并采用了先进的流速测量仪和水位测量仪，从而确保测速和运算的准确性的一种新型智能化流量系统，根据渠道的宽度和测量精度的要求，采用单探头法或多探头法明渠测流的数学模型。智能明渠流量系统显示仪中微处理器根据水位计测出的实际水位和已置入的渠道几何尺寸、边坡系数、渠道精度、水力坡道、流速垂直平面修正系数，按照预定的数学模式计算出渠道的流量。
明渠流量计的原理是在渠道中安置标准量水堰槽（如巴歇尔量水槽），通过测量被测流体液位高度，再经过测量仪器内部的处理器运算得到流量（根据相应流量公式或经验关系式，将测出的水位值换算成流量值）。据统计，现用大多数的明渠测量方法为巴歇尔槽明渠流量计，因此本文以标准巴歇尔槽明渠流量计为例进行分析。
标准巴歇尔槽流量Q 计算公式如下:
Q=0.375×b×（Ha / 0.305）n n=1.569b0. 026
式中: b为喉道宽度； Ha为实测液位；n 是指数，不同渠道指数不同。由计算公式可知，流量测量的准确度是由喉道宽度b 和实测液位Ha两个因素决定的。实际测量液位时受到的影响因素最多，如测量液位仪器的准确度和被测液面的流动状态等。综合而言有以下几个方面影响测量准确度：
（1）测量液位的准确度，主要取决于液位计的测量准确度。大多数明渠都在使用非接触式超声波液位计，实际测量时受到被测液体表面浮沫和固体漂浮物的影响较大。
（2）明渠流量计液位测量的重复性主要取决于液面的稳定程度。在实际测量污水的时候，经常发生水流不稳定的情况，如产生小型漩涡、波浪、泡沫等，液位测量的重复性常常得不到满足。
（3）堰槽的几何尺寸，取决于测量仪器的准确度（堰槽尺寸的制造精度和安装技术要求严格，稍有偏差将会对测量结果造成较大误差）。综上所述，明渠流量计在监测污水流量的准确度，受到多方面因素的影响，如堰槽的选型、设计、制作、安装、调试和设置，一旦安装成型后出现误差很难纠正，在实际测量污水时受到外界环境干扰因素影响较大（如被测液面扰动和结冰等），而且使用中需要经常维护。
污水用明渠流量计技术参数
（1）累计流量范围：0~9999999（满8位清零，同时累计次数加1，流量单位根据设定）
瞬时流量范围：10L/s～10m3/s （由配用的量水堰槽的种类、规格确定）
（2）流量精度：5%
（3）探头测距范围：2m、5m、8m、10m（标配为2m，根据现场工况,可选高精度小盲区型也可以选择更大量程型）
（4）探头盲区：0.3--0.5m（与量程而不同）
（5）测距精度：±0.25%F.S（示探头而定）
（6）显示：中文3吋ＬＣＤ
（7）液位分辨率：1mm
（8）键盘：16位键盘操作；
（9）信号输入：换能器（标配）、4～20mA、0～20mA、1～5V、 0～5V、RS485
（10）可选信号输出： 一路或两路4-20mA（标配一路4-20mA，换能器输入时只有一路）RS485/232（支持Modbus协议）（标配）4通道继电器输出（继电器触点容量:AC:5A 250V DC:10A 120V）
（11）工作电压：AC220V或DC12~24V
（12）功耗：<3W
（13）仪表材质：主机材质ABS、传感器材质ABS
（14）主机外形尺寸：240mm×184mm×110mm；
（15）传感器外形尺寸：Φ65mm×119mm×G1 1/2(3m量程)、Φ74mm×137mm×M60(5-15m量程)、Φ109mm×194mm×M30(20-30m量程)；
（16）传感器安装接口：G1 1/2(3m量程)、M60×2（5-15m量程）、M30X1.5（20-30m量程）
（17）传感器线缆：10m屏蔽线缆（可定制任意长度）
（18）工作环境：常温、常压
（19）防护等级：主机防护等级IP53 传感器防护等级IP65（可选更高的防护等级）
（20）数据浏览：快速查看时、日、月、年流量记录
（21）选项功能：支持MiniSD卡数据采集、支持无线传输、支持微型打印机（订货时选购）
选型须知：
1、 精度等级和功能根据测量要求和使用场合由用户自行选择，做到经济合算。比如用于贸易结算、产品交接和能源计量的场合，应该选择精度等级高的多普勒明渠流量计；用于过程控制的场合，根据控制要求选择不 同精度等级;有些仅仅是检测一下流量，无需做精确控制和计量的场合，可以选择精度等级稍低的超声波明渠流量计；
2、如果要测量流速指标，需要选择多普勒明渠流量计或多声道明渠流量计；若只选择测量流量，则用超声波明渠流量计即可；
3、流体特性主要指燃气的压力、温度、密度、黏度、压缩性等，由于煤气的体积随着温度、压力而变化，应考虑是否要补偿修正。
4、仪表性能是指仪表的精度、重复性、线性度、量程比、压力损失、起始流量、输出信号及响应时间等，选流量计时应对上述指标进行仔细分析比较，选择能满足计量介质流量要求的仪表。
5、安装条件是指燃气流向、管道走向、上下游直管道长度、管径、空间位置及管件等，这些都会影响燃气煤气流量计的准确运行、维护保养和使用寿命。
6、经济因素是指购置费、安装费、维护费、校验费及备品备件等，其又受燃气煤气流量计的性能、可靠性、寿命等影响。
量水槽安装：
安装量水堰槽（常用的量水堰槽有，直角三角堰、矩形堰和巴歇尔槽）
①量水堰槽的中心线要与渠道的中心线重合，使水流进入量水堰槽不出现偏流。
②量水堰槽通水后，水的流态要自由流。三角堰、矩形堰下游水位要低于堰坎；巴歇尔槽的淹没度要小于“巴歇尔槽参数”的临界淹没度。
③量水堰槽的上游最小要有大于5 倍渠道宽度的平直段，使水流能平稳进入量水堰槽，标准是“水面没有浪花”。即没有左右偏流，也没有渠道坡降形成的冲力。
④量水堰槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密，不能漏水。使水流全部流经量水堰槽的计量部位。量水堰板的计量部位是堰口；量水槽的计量部位是槽内喉道段。
