XJ-9000 彩屏无纸记录仪

中长图彩屏无纸记录仪产品概述 AKT-XJ-9000中长图彩屏无纸记录仪，40路输入，可输入标准电流、标准电压、频率、毫伏、热电偶、热

江苏爱克特仪表有限公司坐落于美丽的运河之滨———淮安，东接扬州，南邻省会南京，宁连高速贯穿境内，地理位置十分优越，交通便利。公司本着“质量至上，服务完善”的宗旨、以技术创新为企业的发展动力，以完善的售后服务体系为产品拓展市场的保证，通过采用新技术、新工艺，向用户提供了质量可靠、性能优越的产品。
公司将以优质的产品、优良的服务积极服务于市场，竭诚与各界朋友，新老客户诚信合作，共创辉煌。
1.公司使命：诚信服务行业用户，提升国产自动化仪器仪表竞争力。
2.公司宗旨：科技创新，敢于天下试争先
3.管理理念：职业化、规范化、高效化
4.营销理念：以客户为导向，以细致周到的服务满足并超越客户的期望，让客户有愉悦的感觉。
5.产品理念：性能超稳、操作方便、功能超前、价格超值。
6.人才理念：德才兼备，品德为先，共同成长，让想干事的人有机会，让能干事的人有舞台，干成事的人有地位有待遇。
“科技保障品质，创新推动发展，诚信编织未来”，“江苏爱克特”秉承着自己的坚定信念，开创了一条适合自身特色的发展道路。继往开来，我们坚信，“江苏爱克特”的前途必将是充满鲜花和笑脸的阳光大道！

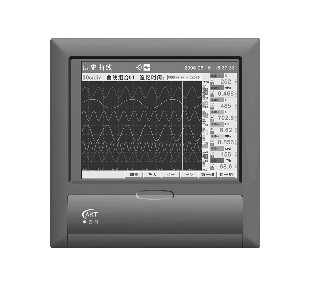

中长图彩屏无纸记录仪

产品概述

    AKT-XJ-9000中长图彩屏无纸记录仪，40路万能输入，可输入标准电流、标准电压、频率、毫伏、热电偶、热电阻等信号。具有传感器隔离配电输出、继电器报警输出、变送输出、流量积算、温压补偿、历史数据转存、打印以及远程通讯功能。

功能特点

1、进口SHARP  10.4英寸640×480点阵TFT高亮度彩色图形液晶显示屏，CCFL背光、画面清晰、色彩绚丽、宽视角；

2、屏幕亮度可以自由调节；

3、高速、高性能32位ARM微处理器，画面响应时间小于0．5秒，可同时实现40路信号的检测、记录、显示和报警；

4、采用新大规模集成电路，国际名厂元器件精心设计；

5、大容量FLASH闪存芯片存贮历史数据，掉电永不丢失数据；

6、全隔离万能输入，可输入多种信号，无需跳线，通过软件组态即可；

7、工程量显示数值范围宽，可显示5位数值：-9999～19999；

8、支持真空度科学计数法显示；

9、曲线显示可以自由组合，自定义曲线颜色；

10、曲线走纸方式可设定横向或纵向；

11、中文莱单组态、显示工程位号，工程单位。软件密码锁保证用户组态安全；

12、内置国标二级字库(6500汉字)，使用T6拼音输入法，自由输入位号和单位；

13、报警显示，同时指示各路通道的下下限、下限、上限、上上限报警。可以记录近的15条报警信息；

14、使用USB接口转存和备份历史记录，支持256M、512M、1G优盘；

15、标准串行通讯接口：RS-485和RS-232C；

16、10M Ethemet标准RJ45接口；

17、标准Modbus通讯协议。除支持本公司的ScanX数据管理软件外，还支持iFIX、组态王、MCGS等流行专业组

态软件，无需专用驱动；

18、可外接微型打印机，支持手动打印、定时自动打印，满足用户现场打印的需要；

19、集成硬件实时时钟，掉电情况下时钟也能准确运行；

20、新型开关电源，85VAC～265VAC范围内正常工作；

21、提供变送器+24VDC隔离配电；

22、金属外壳，允许在恶劣的环境下使用。

主要技术指标

♦ 输入信号

 全隔离万能输入：AKT-XJ-9000系列仪表允许40路不同类型的信号直接输入，通道间全隔离，隔离电压大于400V。


AKT-XJ-9000系列万能输入量程表
输入类型		量程范围		输入类型		量程范围（℃）
Ⅱ型：0～10mA, 0～5V		-9999～19999		热 电 偶	B	500～1800
Ⅲ型：4～20mA, 0～5V		-9999～19999			S	0～1600
20mA		0～20 mV			K	0～1300
100mV		0～100 mV			E	0～1000
频率Fr		0～10KHz			J	～1000
热 电 阻	Cu50	-50～140℃			R	0～1600
	Cu53	-50～140℃			N	0～1300
	BA1	-100～600℃			T	0～380
	BA2	-100～600℃			WRe5-26	0～1800
	Pt100	-200～650℃		辐射 高温计	F1	700～2000
电阻0～350Ω		-9999～19999			F2	700～2000

♦ 输出信号

配电：16路配电，8组24VDC输出，输出电流60mA/组   36路可组态继电器触点输出，触点容量为3A、250VAC（阻性负载）默认为常开触点  多12路模拟量变送输出或8路调节PID输出，4-20mADC,负载电阻＜600Ω通讯、打印

♦ 通讯、打印：

通讯接口：RS-232C、RS-485和Ethernet RJ45

波特率：1200、2400、9600、57600（RS-232C、RS-485)、10M(Ethernet)

打印接口：RS-232C直接连接串行微型打印机

♦ 补偿运算：

蒸汽：根据IFC67公式计算蒸汽密度补偿蒸汽的质量流量

一般气体：温度、压力补偿测量标准体积流量

天然气:温度、压力补偿测量标准体积流量

液体：温度补偿测量标准体积流量或质量流量

♦ 累积范围：0～99999999

♦ 数据备份和转存：265～1G优盘可选

♦ 记录时间：



记录间隔	1秒	2秒	5秒	10秒	15秒	30秒	1分	2分	4分
纪录长度	72小时	6天	15天	30天	45天	90天	180天	360天	720天

♦ 精度：±0.2%F·S

♦ 显示方式：640×480点阵、高亮度、大屏幕、宽视角10.4英寸真彩图形液晶显示屏，CCFL背光

♦ 保护方式：内置Flash存储器保护参数和历史数据，断电后可保存

♦ 供电电源：开关电源85VAC-265VAC,50Hz±5%,功耗＜120W
