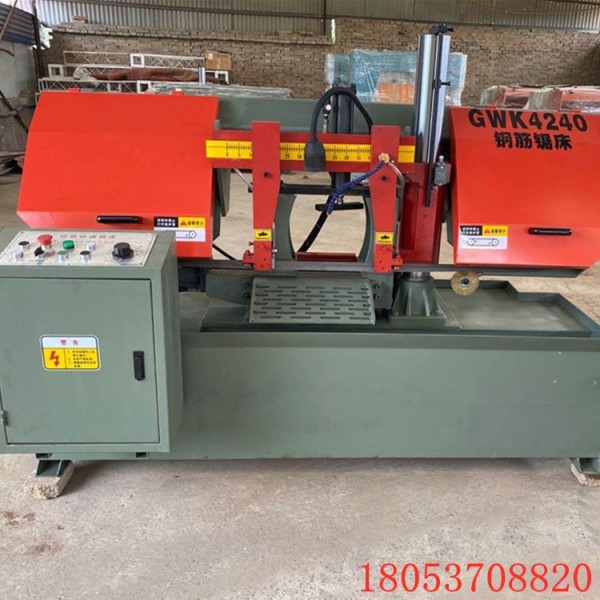

GB4230 双立柱液压加紧金属带锯床

双立柱液压加紧金属带锯床是集机、电、液为一体的全自动带锯床，是锯切较大直径的黑色金属和有色金属等各种型材的设备，具有高效、节能等特点。其结构合理，造型美观.数控车床可分为卧式和立式两大类。卧式车床又有水平导轨和倾斜导轨两种。档次较高的数控卧车一般都采用倾斜导轨。按刀架数量分类，又可分为单刀架数控车床和双刀架数控车，前者是两坐标控制，后者是四坐标控制。双刀架卧车多数采用倾斜导轨。

双立柱液压加紧金属带锯床主要用途：

本机床应用于切割高度≤300mm、宽度≤300mm的钢胚、铁板、无缝钢管及大型轴类零件，亦可在选取适当的工艺参数后，切割各种黑色或有色金属材料。

双立柱液压加紧金属带锯床机床的主要特征及参数：

1、机床通过机械、电气、液压的配合，自动进刀、切割完毕锯架自动快速上升（即退刀）的功能。

2、进给速度，在给定的范围内，可进行无级调整。

3、液压虎钳夹紧材料，防止锯切短料时不稳抖动造成拉齿。

4、由于其切削刀具，采用薄片的双金属带锯条，因此，切口窄，耗材少，所需动力小，是中小型企、事业单位切割大型钢胚、一种具有显节材又节能的切割刀具。

5、结构布局合理，使用维修方便，是中、小型材料锯切设备。

金属带锯床主要部件有：底坐；床身、立柱；锯梁和传动机构；导向装置；工件夹紧；张紧装置；送料架；液压传动系统；电气控制系统；润滑及冷却系统。

液压传动系统由泵、阀、油缸、油箱、管路等元辅件组成的液压回路，在电气控制下完成锯梁的升降，工件的夹紧。通过调速阀可实行进给速度的无级调速，达到对不同材质工件的锯切需要。电气控制系统由电气箱、控制箱、接线盒、行程开关、电磁铁等组成的控制回路，用来控制锯条的回转、锯梁的升降、工件的夹紧等，使之按一定的工作程序来实现正常切削循环。

润滑系统开车前必须按机床润滑部位（钢丝刷轴、蜗轮箱、主动轴承座、蜗杆轴承、升降油缸上下轴、活动虎钳滑动面夹紧丝杆）要求加油。蜗轮箱内的蜗轮、蜗杆采用30号机油油浴润滑，由蜗轮箱上部的油塞孔注入，箱仙面备有油标，当锯梁位于位置时，油面应位于油标的上、下限之间。试用一个月后应换油，以后每隔3－6个月换油1次，蜗轮箱下部设有放油塞。

GB系列金属带锯床主要用于锯切各种黑色金属、有色金属。具有锯口窄、省料、节能、锯削精度高、操作方便、生产效率高等优点锯床主要部件有底坐；床身、立柱；锯梁和传动机构；导向装置；工件；张紧装置；送料架；液压传动；电气控制；及冷却；底座底座为钢板焊接而成的箱形结构,床身、立柱固定其上，底座内腔有较大空间，前左侧为电气按钮控制箱，右侧为电气配电板箱，中间由钢板焊成的液压油箱，装有液压泵站，液压管路。

右侧为冷却切削液箱及水泵床身为铸铁件，固定在底座上，立柱由一大小圆柱组成，大圆立柱作为锯架动的导轨，是用以支撑锯梁上下升降运动，并导向，小圆柱起辅助作用，从而锯条的正常切削。中间为夹料虎钳和手动送料机构，虎钳前方连接有承接成品件的工作台，左侧的装置为丝杆穿过液压油缸杆内孔，转动手轮或按动按钮，使左钳口左右运动。2：适用：主要应用于机械，锻造，加工等的下料。
