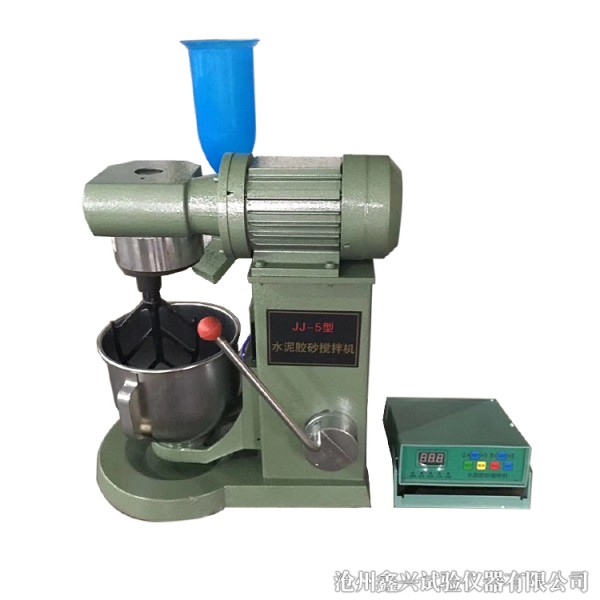

JJ-5 水泥胶砂搅拌机

水泥胶砂搅拌机主要由双速电机、加砂箱、传动箱、主轴、偏心座、搅拌叶、搅拌锅、底座、立柱、支座、外罩、程控器等组成。

沧州鑫兴试验仪器有限公司是试验仪器、低温设备、公路检测仪器、土工布仪器、防水卷材仪器、沥青试验仪器、搅拌站实验室仪器、混凝土试验仪器、各种塑料，铸铁试模等产品专业生产加工的公司，拥有完整、科学的质量管理体系。沧州鑫兴试验仪器有限公司的诚信、实力和产品质量获得业界的认可。欢迎各界朋友莅临参观、指导和业务洽谈。

主要技术参数
1、搅拌叶转数 速度挡 自转 r/min 公转 r/min 低 速 140±5 62±5 高 速 285±10 125±10
2、搅拌叶在搅拌锅内的运动轨迹同ISO679—1989（E）。
3、搅拌叶宽度135mm。
4、搅拌叶与搅拌叶轴联接螺纹M18×1.5。
5、搅拌锅容积5L，壁厚1.5mm。
6、搅拌叶与搅拌锅之间的工作间隙为3±1mm。
7、电动机为立式分马力双速电动机,功率为0.55/0.37kW。
8、外形尺寸：长×宽×高为600×320×660（mm）。
9、净重70kg。
主要结构

水泥胶砂搅拌机主要由双速电机、加砂箱、传动箱、主轴、偏心座、搅拌叶、搅拌锅、底座、立柱、支座、外罩、程控器等组成。

水泥胶砂搅拌机工作原理
双速电动机（1）通过联轴器（2）将动力传给传动箱（10）内的蜗杆（3）再经蜗轮（6）及一对齿轮（7）和（9）传给主轴（8）并减速。主轴带动偏心座（12）同步旋转，使固定在偏心座（12）上的搅拌叶（16）进行公转。同时搅拌叶通过搅拌叶轴（14）上端的行星齿轮（13）围绕固定的内齿轮（11）完成自转运动。搅拌锅（17）与支座（18）用偏心槽旋转锁紧、砂罐内加砂子后，可在规定时间自动加砂或手动加砂，手柄（20）用于升降和定位搅拌锅位置用.
