通用型低流量型流量开关系列GEMS英国捷迈

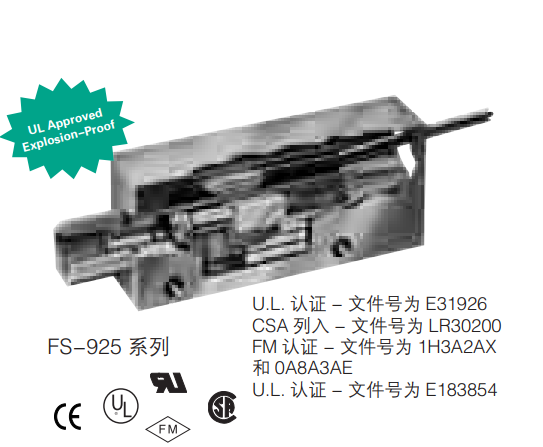

FS-925 系列 - 通用型

流量设置 ：液体 ：0.1GPM 到 1.5GPM

空气 / 气体 ：见下页的流量设定

U.L. 认证 - 文件号为 E31926

CSA 列入 - 文件号为 LR30200

FM 认证 - 文件号为 1H3A2AX

和 0A8A3AE

U.L. 认证 - 文件号为 E183854

FS-926 系列 - 低流量型

接口 ： 1/4” NPT

主要结构材质 ： 黄铜或不锈钢

设置类型 ： 固定式

流量设置 ： 液体 ：50-300cc/min

空气 / 气体 ：见下页的流量设置

这两种校准的流量开关，性能可靠，重复性在 1％之内，需在出厂时设定动

作点。

这些开关可探测流量的变化，如 ：在水压系统中保持适当的流量 ；在半导体

处理设备中确保适当的冷却剂流量 ；监控高压润滑系统 ；在 水 / 废物处理系统

中确保适当的气体流量。

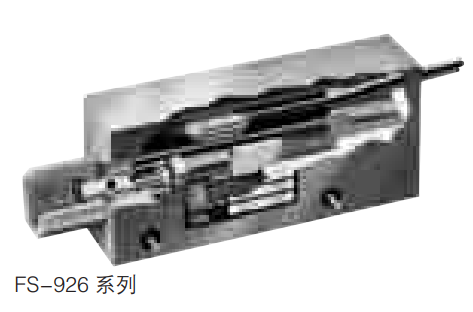

FS-926 系列

FS-926 系列的特点为特殊的低流量

活塞，适用于流体和气体。这一附

加活塞可允许探测的流体流量低达

50cc/min。如 ：气体采样、液体或气

体泄漏探测、 或化学物品注入。

性能参数

接液材质

外壳/接头 黄铜或316不锈钢

活塞

黄铜外壳 对于水为聚砜；对于油或气体为黄铜

不锈钢外壳 316不锈钢

低流量活塞 (FS-926) 与外壳相同

弹簧 316不锈钢

O型环 Viton®

其他接液部分 环氧树脂

工作压力 1000 PSIG

双活塞探测微小的流量 FS-926

在 Gems FS-926 系列中，还有一重

叠配合型活塞，用于地探测低流

量液体。通过低流量活塞底端的一个

或多个计量口，可以进行刻度校准，

调整支路流量，从而进行动作设置。

当计量的支路流量过大时，压力会使低流量活塞移位，从而推动装有磁铁的活塞，

以使簧偏开关动作。在动作之后，活塞边上的两个大旁路孔会暴露出来，以维持

低压降。

气体流量设置（典型值）

与工作管道的压力有关。下面所示的例

---

子为在给定管道压力下的设置点范围

管道压力

动作点

FS-925 FS-926

蕞小 蕞大 蕞小 蕞大

5 PSIG（蕞小） 0.5 SCFM 10 SCFM 2 SCFM 15 SCFM

100 PSIG 1.5 SCFM 25 SCFM 7 SCFM 50 SCFM

管道蕞小要求压力为 5PSI。

气体校准

不能将水流量校准设备用于空气 / 气体 ：因为气体流量设备有一特殊的缓冲活塞，

以保证可靠的工作。气体校准与下列因素有关 ：管道压力、开关方位和特定类型

的气体。校准的工作点会随管道压力波动而变化。

订购指南 - 标准型号 - 水校准

根据所需要的外壳材质和流量设定点来选择产品型号。

除水之外的液体 ：对于除水之外的介质，Gems 可提供特殊的校准。请将您的要

求通知给工厂，包括外壳材质（黄铜或不锈钢）、流体介质、工作压力、流量设

定点和液体粘度（SSU）。对于特殊校准，会有很多变化。

气体流量：关于校准请向工厂咨询。需指明：外壳材质（黄铜或不锈钢）、气体类型、

安装方位、工作压力和动作设置（SCFM 或 SCFH）和正常流量。对于特殊校准，

会有很多变化。

FS-925 系列 - 通用型

流量设置             部件号

GPM,±10%         黄铜   316 S.S.

0.10               26914    26926

0.25               26915    26927

0.50               26916    26928

0.75               26917    26929

1.00               26918    26930

1.50               26919    26931

FS-925 和 FS-926 系列开关都通过

了 U.L. 认证， 用于 l 类， 2 区， A、 B、

C、D 组的危险场所。还有通过了 FM

认证的接线盒，用于 l 类，1 区，D

组的危险场所。所有的装置必须在

Gems 的工厂进行。

FS-926 系列 - 低流量型

流量设置                               部件号

cc/Min. ±10%    Equiv. GPM      黄铜     316 S.S. Material

50                  .013         26938         26951

100                 .025         26939         26952

150                 .045         26941         26953

200                 .055         26942         26954

250                 .065         26943         26955

300                 .075         26944         26956

注 ：

1. 流量设定是用水来校准的，水温为 @+70°F，按照流量渐增的顺序进行，设备位置垂直（导线向上）。

对于特殊流量设置的校准，请向工厂咨询。

2. 温度变化会轻微地影响上面所列出的标准水或气体的流量设定。油的流量设置会随粘度而改变。

3. 建议采用 50 微米过滤器。

- 库存产品

FS-925的xing能参数

开关 SPDT,20VA

设定点精度 ±10% 设定点偏差 15%Max.

耐压 2500PSIG  破裂压力 5000PSIG

重复xing 1%max.

   FS-925的环境参数

工作压力 1000PSIG

工作温度 黄铜或不锈钢活塞:-20℉～+300℉(-29℃～+148.9℃)

聚砜活塞:-20℉～+225℉(-29℃～+107.2℃)

物理参数

接口 1/4″NPT  电气连接 NO.十八十八8AWG,24″长,聚合物导线

ink117">ink41">GEMS流量,GEMS流量,GEMS流量开关,流量变送器

低流量型

流量设置:液体:50-300cc/min;空气/气体:见PDF文件

接口:1/4″NPT  设置类型:固定式

主要结构材质:黄铜或不锈钢

 FS-926的接液材质

外壳和倒钩 黄铜或316不锈钢

活塞 黄铜外壳:对于水为聚砜;对于油或气体为黄铜

不锈钢外壳:316不锈钢  弹簧和止动螺栓 316不锈钢

O形环 Viton®

低流量活塞 与外壳相同  其它触介质部分 环氧树脂

  FS-926的xing能参数

开关 SPDT,20VA

设定点精度 ±10% ,设定点偏差 15%Max.

耐压 2500PSIG

破裂压力 5000PSIG ,重复xing 1%max.

   环境参数

工作压力 1000PSIG

工作温度 黄铜或不锈钢活塞:-20℉～+300℉(-29℃～+148.9℃)

聚砜活塞:-20℉～+225℉(-29℃～+107.2℃)

   FS-926的物理参数

接口 1/4″NPT

电气连接 NO.十八十八8AWG,24″长,聚合物导线
