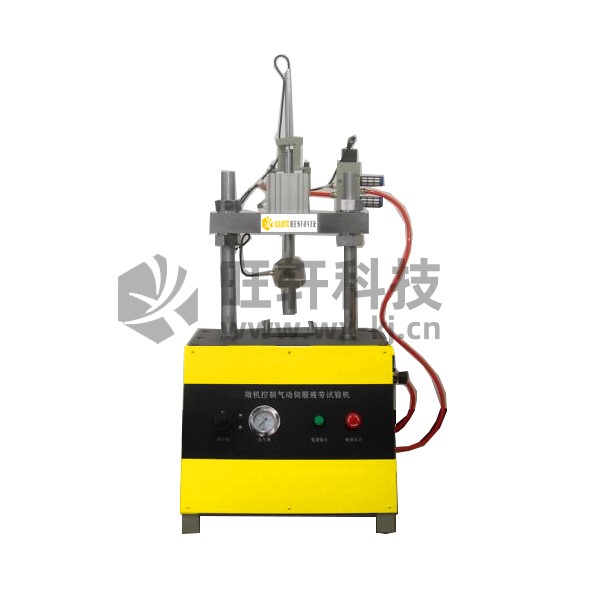

WXPW-5KN 微机控制气动伺服砂浆疲劳试验机

二、主要技术指标：

1、大静态试验力：±5kN，示值精度每档20%起±1%。

2、大动态试验力：±5kN，幅值波动度小于各档±1%FS。

3、作动器大振幅：±25mm，示值精度20%起±0.5%FS。

4、频率范围：0.01-10Hz。

5、控制方式：具有位移控制、负荷控制和应变控制方式。

6、主要试验波形：正弦波、方波、三角波、斜波、间歇脉冲波以及外部输入波等。

7、框架形式：双柱。

8、立柱距离：300mm。

9、大试验空间：300 mm。

10、横梁可升降调整试验空间。

11、气动伺服阀：原装进口气动伺服阀。

12、全数字多通道闭环控制器，其特点为：

（1）全数字应力、应变、位移闭环控制；

（2）基于DSP的控制系统平台；

（3）多通道控制输出接口；

（4）高数据采集系统；

（5）维修和升级方便。

13、数据控制与处理软件：

（1）所有试验项目均由微机软件自动完成，软件可以在Windows系统平台上运行，界面友好，操作简单；

（2）计算机屏幕显示各类试验数据，绘制时间－试验力、时间－位移、位移－试验力等曲线、全自动数据处理；

（3）试验机控制系统能自动标定试验机准确度、能够自动调零；

（4）试验条件、参数设置和试验结果系统会自动存盘；

（5）具有完整的文件操作及数据存储功能；

（6）自动生成并打印试验报告；

（7）实时显示各种试验曲线、试验数据自动处理，试验数据能以多种文件格式保存，试验结束后数据可导入在Word、Excel等多种软件下进行处理，试验完成后可对数据进行分析处理；

（8）具有完整的安全保护装置：

A、系统具有过载、破坏保护、次数设定功能；

B、当试验力超过每档大试验力2％～5％时，过载保护，系统自动卸荷；

C、当活塞位移达到上限位置时，行程保护；

（9）软件可根据用户要求进行修改和升级。

14、具有完善的过载、限位等安全保护功能。

15、微机配置：品牌微机，19英寸液晶显示器。

16、主机电源：220V×50Hz。

17、主机功率：500w。

18、主机尺寸：540×400×1300mm。

19、总重量：约180kg。

三、配置清单

序号	名称	数量	备注
1	主机	1台	作动器及框架。
2	空气压缩机	1台
3	空气过滤装置及管路	1套
4	全数字闭环控制系统	1套
5	进口气动伺服阀	1套
6	位移传感器	1只	量程0～50mm，精度0.2%FS
7	位移传感器	1只	量程0～5mm，精度0.2%FS
8	拉压负荷传感器	1只	量程0～5KN，精度0.1%FS
9	砂浆疲劳试验夹具	1套	试件尺寸：Φ100mm
10	树脂疲劳试验夹具	1套
11	微机	1台
12	数据处理软件	1套	Windows系统版本
13	说明书	1份
14	合格证	1份

四、数据处理软件的软件界面

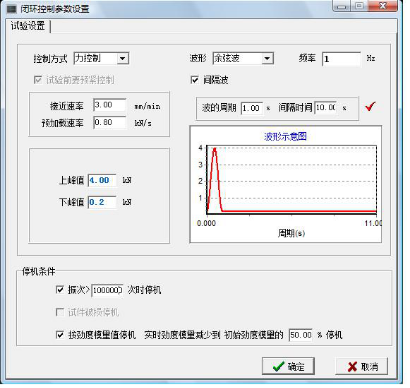

参数设置

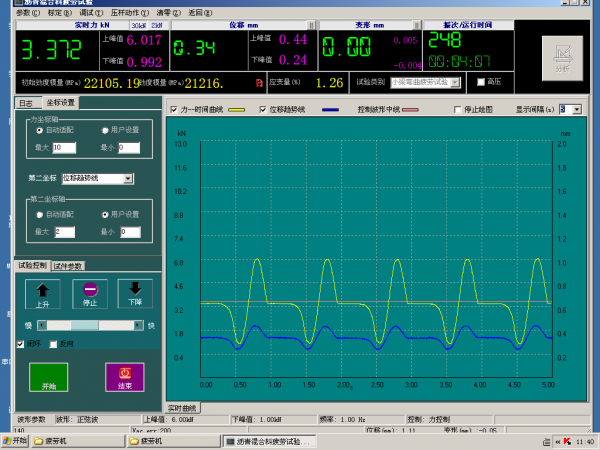

                                     实时曲线（间歇波）

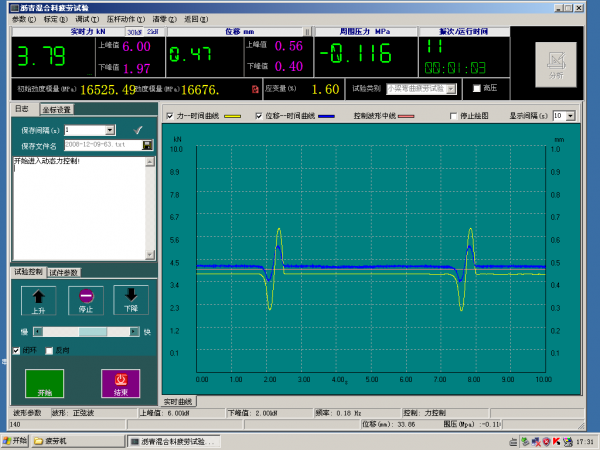

                                        实时曲线（间歇波）

                                       实时曲线（间歇波）

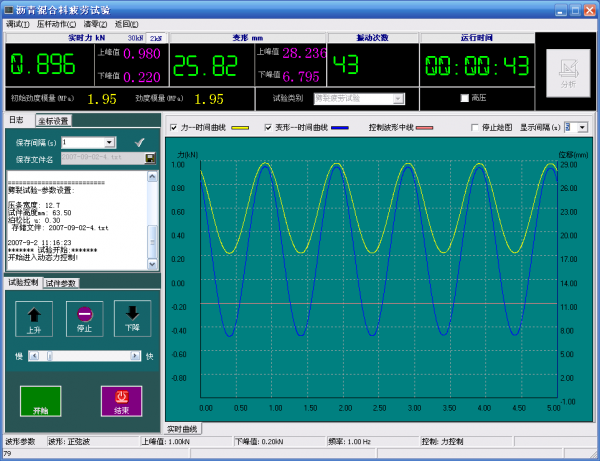

                                            实时曲线（正弦波）

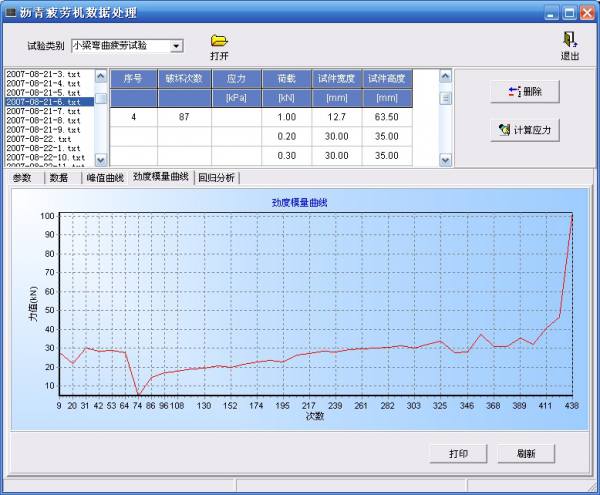

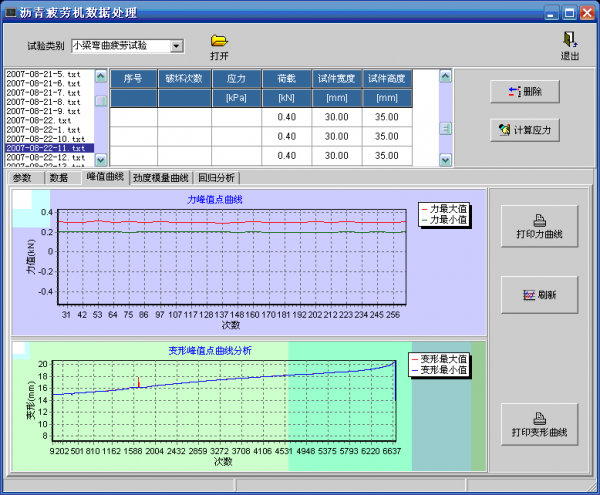

                                            数据分析

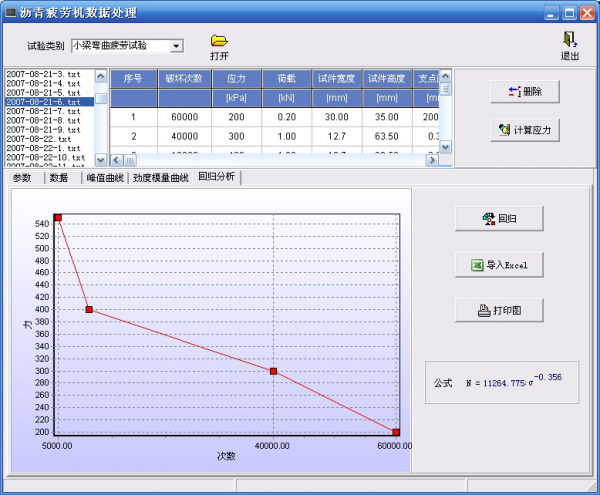

                                              数据分析
