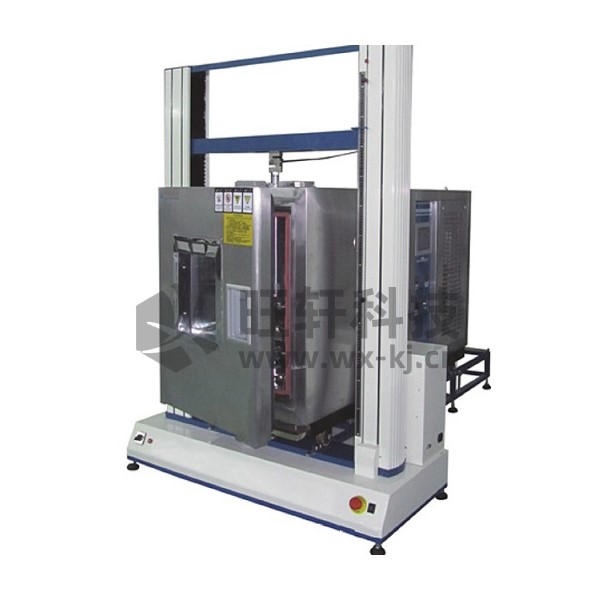

WXYSY-20 微机控制沥青混合料约束应力试验机

WXYSY-20 微机控制沥青混合料约束应力试验机(TSRST)

一、产品简介

      微机控制沥青混合料约束应力试验机是湖南旺轩科技有限公司采用伺服电机技术、制冷（进口制冷机组）技术、传感器技术、计算机控制各数据处理技术开发的，用于沥青混合料温度循环试验（-40℃～50℃）、温度应力松驰试验、低温冻断试验。本试验机符合标准《AASHTO Standards》（M231、PP3、TP10）、《ASTM Standards》（D3202、D3665、DL/T5362、JTG/TE20）的要求。

      本试验机可以在微机控制下自动选取温度下降梯度，自动选取加载速度，并实现温度、压力、位移的自动测试和曲线图表的输出，可得到破断温度、破坏强度、温度应力曲线斜率和转折点温度。

二、主要技术指标

1、试件尺寸：40×40×160mm、40×40×200mm、50×50×160mm、60×60×160mm、Φ50×160mm、Φ60×160mm。

2、温度范围：-40℃～50℃。

3、温度下降速度：5±0.5℃/h、10±0.5℃/h、15±0.5℃/h、30±0.5℃/h可选，由微机编程自动控制。

4、采用双级压缩机制冷，控制精度高，可降低使用成本。

5、加载速度：0.002mm～10mm/min。

6、升降行程：0～100mm。

7、加载方式：采用微机闭环控制伺服电机带动减速机构对试件自动加载。

8、承力架大承载力：20kN。

9、应变传感器：分辨率0.001mm，量程：0～5mm。

10、压力传感器：0～20KN，测量精度：优于0. 5%。

11、测力分辨率：10N。

12、温度传感器测试范围：-50℃～50℃，精度：0.2℃。

13、数据采集和处理软件可运行在Windows操作系统下，可进行参数设置，能实时数据曲线显示，具有数据分析、自动存储、结果打印等功能，原始数据可导入到Excel另作处理，软件可根据用户的要求进行修改。

14、微机：研华工业控制机、19寸液晶显示器。

15、主机尺寸（长×宽×高）：400×750×1500mm。

16、制冷系统（进口压缩机组）3KW。

三、配置清单

四、数据采集和处理软件界面

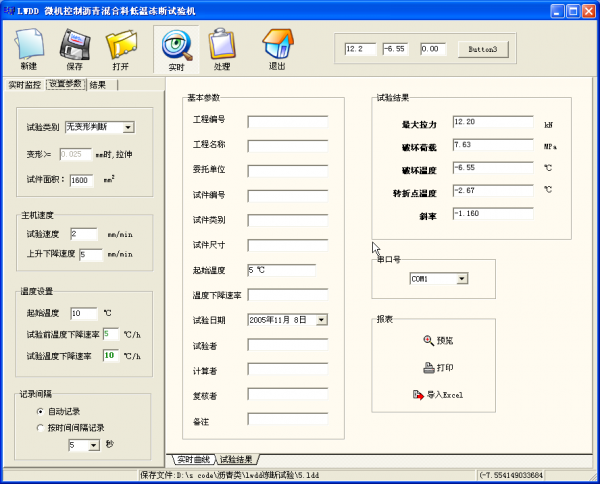

试验参数设置界面

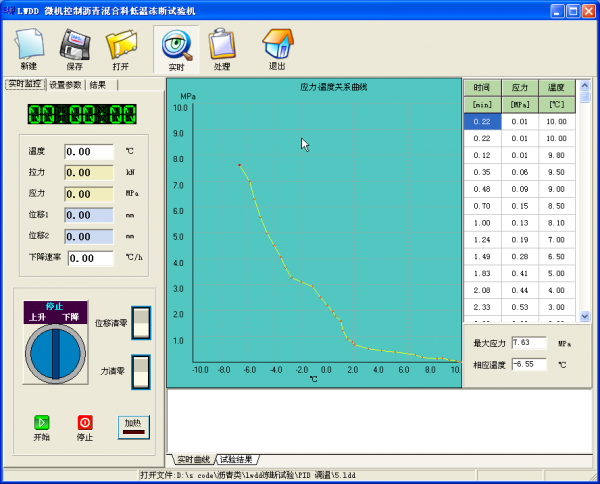

实时实验数据显示界面

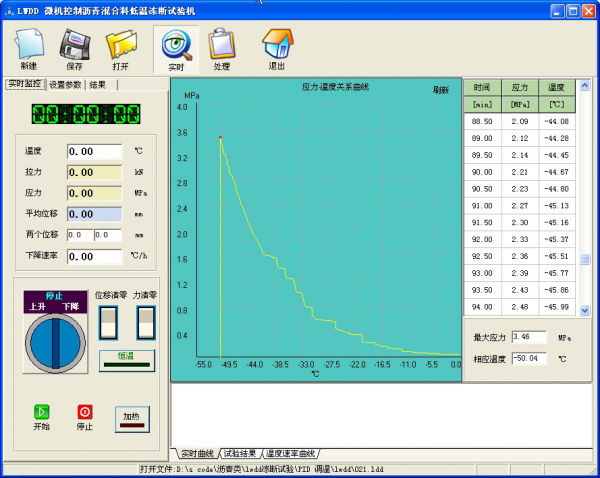

实时曲线显示界面

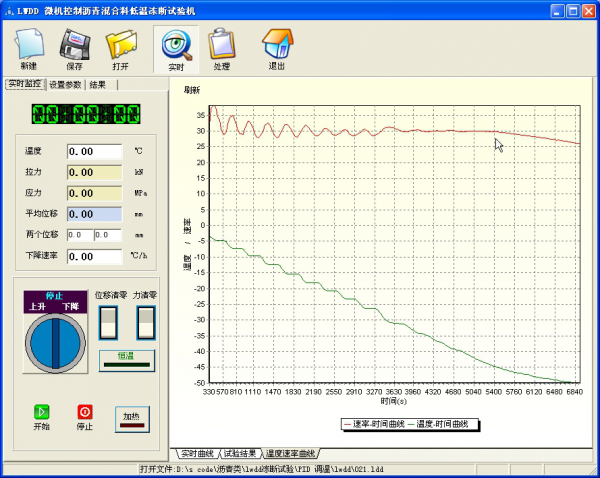

温度曲线显示界面

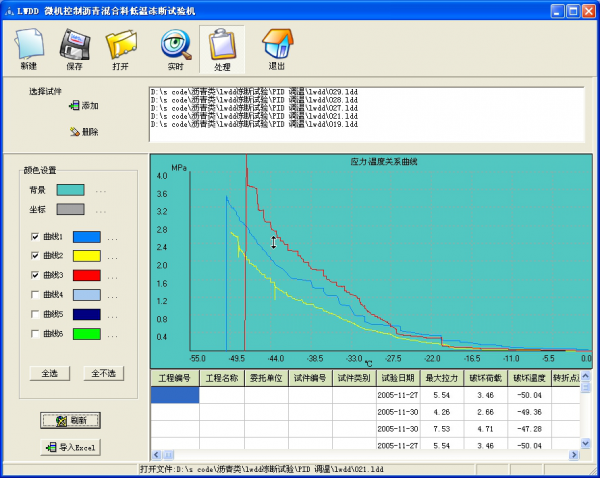

多曲线分析界面

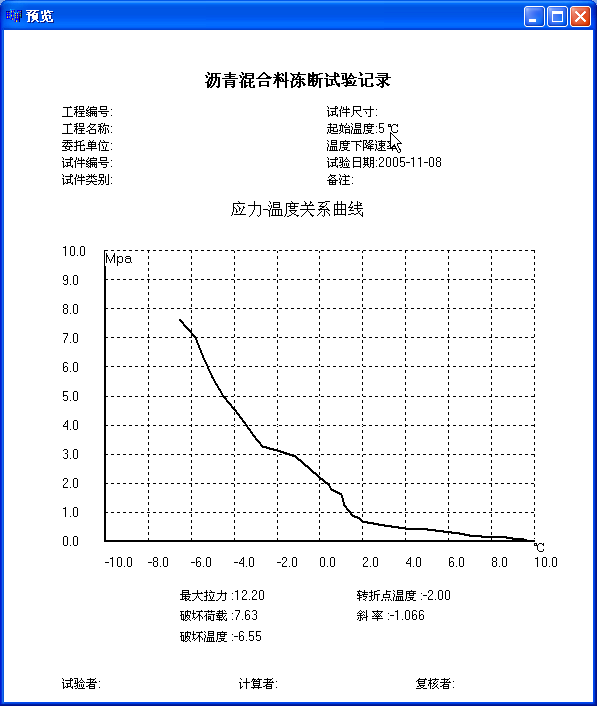

试验结果报告

五、特点

1、采用双级压缩机制冷，温度控制精度高，可以解决使用液氮成本高的问题。

2、采用微机控制，软件全中文绿色版本，安装简单、直观易懂、操作方便。

3、软件可以任意设定温度控制速率和拉伸速率，可进实时修改，试验曲线可进行放大处理。

4、软件可根据用户的要求对界面及报告输出格式进行修改。

5、具有操作简单、维护成本低等特点。
