GCS低压开关柜

GCS低压开关柜简称GCS开关柜作为额定工作电压为380V(400V),(660V),三相交流频率为50(60)Hz的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

利百加电气集团有限公司是一家专业从事低压电器设计,研发生产制造和销售于一体的企业,主要生产小型断路器,塑壳断路器,漏电断路器,框架断路器,交流接触器,双电源,机械式电能表,电子式电能表,高压真空断路器,高压隔离开关,高压负荷开关,高压接地开关,高低压成套开关设备等2000多种型号规格的工业及建筑用高低压电器. 公司技术力量雄厚,检测设备齐全.十多年来坚持走自主创新,科技研发之路,秉承敬业争先的精神.通过“内培外引”的方式建立一支具有团队协作,努力进取,勇于超越和富有竞争力的经营队伍,为客户提供良好的产品和服务,产品畅销国内外.专业生产的各种型号规 格的低压电器在同行中率先荣获中国质量认证中心颁发的“ccc”证书，和IS09001:2000质量体系认证证书. 回顾历史,利百加人员充满自豪和欣慰.展望未来,二十一世纪知识经济的时代,竞争与发展同存,机遇与挑战并举.利百加人员决心与时俱进,展开百年规划蓝图,继续以品牌为旗帜,以技术为核心,以营销为龙头,人力资源为根 本,低压电器产业为支柱,努力打造市场多样化,产品多元化的公司.

一、适用范围

  GCS低压开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为额定工作电压为380V(400V),(660V),三相交流频率为50(60)Hz的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

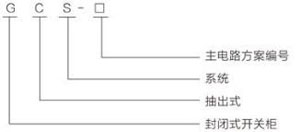

二、型号及含义

三、结构特点

GCS低压开关柜主构架装配形式设计为两种，全组装式结构和部份（侧框和横梁）焊接式结构，供用户选择。

装置的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对。

水平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施。

电缆隔室的设计使电缆上下进出均十分方便。

抽屉层高的模数为160mm。分为1/2单元、1单元、1.5单元、2单元、3单元、五个尺寸系列。单元回路额定电流400A及以下。

抽屉改变尽在高度尺寸上变化，其宽度、深度尺寸不变。箱体功能单元的抽屉具有良好的互换性。

每台MCC柜多能安装11个一单元的抽屉或22个1/2单元的抽屉。其中一单元以上抽屉采用多功能后板。

抽屉进出线根据电流大小采用不同片数的同一规格片式结构的接插件。

1/2单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件。

单元抽屉与电缆室的转接电流分档采用相同尺寸或管式结构ZJ-1型转接件。

抽屉面板具有分、合、试验、抽出等位置的明显标志。

抽屉单元设有机械联锁装置。

馈线柜和电动机控制柜设有专用的电缆隔室，功能单元室与电缆室内电缆的连接通过转接件或转接铜排实现，即提高电缆的使用可靠性，又大地方便了用户对电缆的安装与维修。电缆隔室有二个宽度尺寸(240mm和440mm)可供选用，视电缆数量、截面和用户对安装与维修方便的要求而定。

装置的功能单元辅助接点对数一单元及以上的为32对，1/2单元的为20对，能满足自动化用户与计算机接口的需要。

考虑到干式变压器使用的普通性安全性和油浸变压器的经济性，装置即可以方便地与干式变压器组成一个祖列，也可以与油浸变压器低压母线方便连接。

GCS低压开关柜以抽屉为主，同时具有抽出式固定式，可以混合，任意选用。

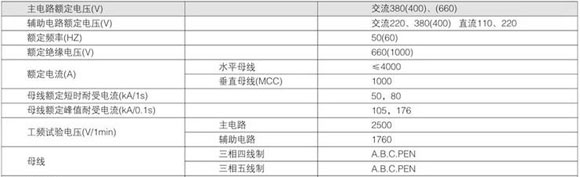

四、主要技术参数

五、正常工作条件

周围空气温度不高于+40℃，不低于-50℃, 24小时内平均温度不得高于+35℃。超过时，需根据实际情况降容运行;

户内使用，使用地点的海拔高度不得超过2000m;

周围空气相对湿度在高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响;

装置安装时与垂直面的倾斜度不超过5°，且整组柜列相对平整(符合GBJ232-82标准):

装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所:

用户有特殊要求时，可以与制造厂协商解决

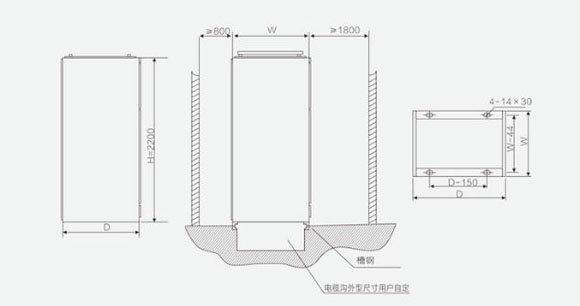

六、外形及安装尺寸

注：提供的外形及安装尺寸仅供选型时参考，尺寸以我公司产品图纸为准。
