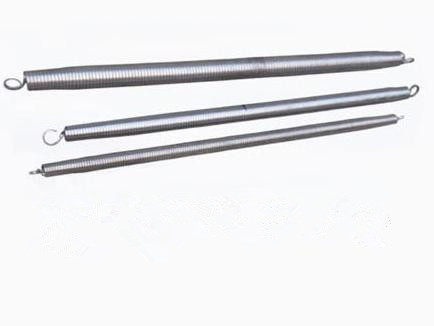

梯形钢丝弹簧
一、
梯形钢丝弹簧简介：
梯形钢丝制做的弹簧，弹簧外径小于规定套管内径0.70～1.0mm。
二、
梯形钢丝弹簧技术参数：
弹簧直径：16、 20、 25mm
对应尺寸：400、435、450mm
重量：0.8KG
梯形钢丝弹簧的选配要根据管材的轻型、中型、重型、超重型、定制
三、
梯形钢丝弹簧测定方法：
1、只对公称尺寸为16、20、25的硬质套管进行弯扁试验。
2、取500mm长硬质套管试样六根，其中三根试样在常温下进行，另三根试样放入低温箱内。低温箱内温度控制如下：
a) －5型和90型，低温箱温度为-5℃±2℃；
b) －15型，－25型，和90/－25型，低温箱温度为-15℃±2℃。
将梯形弹簧也同时放入低温箱内，当试样和梯形弹簧弹簧在低温箱规定温度下放置2h后，取出梯形弹簧和套管，立即将梯形弹簧插入套管内并按图9所示的固定夹具固定套管，然后缓慢地压下带滚轮的手柄，将套管弯曲成180°，放开手柄使套管弯曲成大约90°，弯曲半径如图9的规定。
取下套管并撤出弹簧，试验后要求弹簧及套管均无损伤且套管试样表面应无可见裂纹。
非冷弯型硬质套管弯曲试验也可在厂家提供的弯曲装置下进行。
3、对半硬质套管及波纹套管取六根试样，每根试样长度至少为：
a) 半硬质套管：长度为其外径的30倍；
b) 波纹套管：长度为其外径的12倍。
其中三根试样置于低温箱，箱内温度控制同本标准规定，另三根试样在常温下进行试验。
将低温箱内处理好的套管取出立即进行试验，将套管垂直放于图10所示的弯曲试验装置中进行弯曲，弯曲半径按图10规定选择。先向左弯曲大约90°，然后回到垂直位置，1 min后再向右弯曲大约90°，回到垂直位置停留1min，以上操作重复进行4次，在后一次不将试样弯回到垂直位置，而使其处于与垂线成45°的弯曲位置保持5min，然后将套管一端朝上，一端朝下，按图11规定选择相应的量规，量规应能在其自重作用下从管中自由滑落。
试验后六根套管表面应无可见裂纹，且量规可自由滑落出套管。
===================================================================
一、简介：
梯形钢丝制做的弹簧，弹簧外径小于规定套管内径0.70～1.0mm。
二、测定方法：
1、只对公称尺寸为16、20、25的硬质套管进行弯曲试验。
2、取500mm长硬质套管试样六根，其中三根试样在常温下进行，另三根试样放入低温箱内。低温箱内温度控制如下：
a) －5型和90型，低温箱温度为-5℃±2℃；
b) －15型，－25型，和90/－25型，低温箱温度为-15℃±2℃。
将弹簧也同时放入低温箱内，当试样和弹簧在低温箱规定温度下放置2h后，取出弹簧和套管，立即将弹簧插入套管内并按图9所示的固定夹具固定套管，然后缓慢地压下带滚轮的手柄，将套管弯曲成180°，放开手柄使套管弯曲成大约90°，弯曲半径如图9的规定。
取下套管并撤出弹簧，试验后要求弹簧及套管均无损伤且套管试样表面应无可见裂纹。
非冷弯型硬质套管弯曲试验也可在厂家提供的弯曲装置下进行。
3、对半硬质套管及波纹套管取六根试样，每根试样长度至少为：
a) 半硬质套管：长度为其外径的30倍；
b) 波纹套管：长度为其外径的12倍。
其中三根试样置于低温箱，箱内温度控制同本标准规定，另三根试样在常温下进行试验。
